КСВ

При монтаже и настройке систем радиосвязи часто измеряют некую не всем и не совсем ясную величину называемую КСВ. Что же это за характеристика, помимо спектра частот указываемая в характеристиках антенн?
Отвечаем:
Коэффициент стоячей волны (КСВ), коэффициент бегущей волны (КБВ), обратные потери это - термины, характеризующие степень согласования радиочастотного тракта.

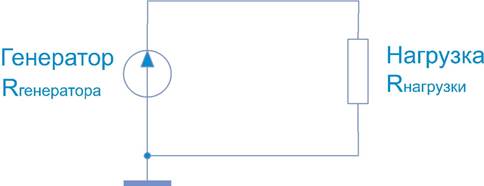

В высокочастотных линиях передачи соответствие сопротивления источника сигнала волновому сопротивлению линии определяет условия прохождения сигнала. При равенстве этих сопротивлений в линии возникает режим бегущей волны, при котором вся мощность источника сигнала передается в нагрузку.

Измеренное на постоянном токе тестером сопротивление кабеля покажет либо холостой ход либо короткое замыкание в зависимости оттого, что подключено к другому концу кабеля, а волновое сопротивление коаксиального кабеля, определяется соотношением диаметров внутреннего и внешнего проводников кабеля и характеристиками изолятора между ними. Волновое сопротивление это сопротивление, которое оказывает линия бегущей волне высокочастотного сигнала. Волновое сопротивление постоянно вдоль линии и не зависит от её длины. Для радиочастот волновое сопротивление линии считают неизменным и чисто активным. Оно приблизительно равно:
 где L и С распределенные емкость и индуктивность линии;



Где: D – диаметр внешнего проводника, d – диаметр внутреннего проводника, - диэлектрическая проницаемость изолятора.
При расчете радиочастотных кабелей стремятся получить оптимальную конструкцию, обеспечивающую высокие электрические характеристики при наименьшем расходе материалов.
При использовании меди для внутреннего и внешнего проводников радиочастотного кабеля справедливы соотношения:
минимальное затухание в кабеле достигается при отношении диаметров

максимальная электрическая прочность достигается при:

максимум передаваемой мощности при:

исходя из этих соотношений, выбраны волновые сопротивления радиочастотных кабелей, выпускаемых промышленностью.
Точность и стабильность параметров кабеля зависят от точности изготовления диаметров внутреннего и внешнего проводников и стабильности параметров диэлектрика.
В идеально согласованной линии отражение отсутствует. Когда сопротивление нагрузки равно волновому сопротивлению линии передачи, падающая волна полностью поглощается в нагрузке, отраженная и стоячая волны отсутствуют. Такой режим называется режимом бегущей волны.
При коротком замыкании или холостом ходе линии на конце линии, падающая волна полностью отражается обратно. Отраженная волна складывается с падающей, и результирующая амплитуда в любом сечении линии является суммой амплитуд падающей и отраженной волн. Максимум напряжения называется пучностью, минимум напряжения узлом напряжения. Узлы и пучности не движутся относительно линии передачи. Такой режим называется режимом стоячей волны.
Если на выходе линии передачи подключена произвольная нагрузка, только часть падающей волны отражается обратно. В зависимости от степени рассогласования возрастает отраженная волна. В линии одновременно устанавливаются стоячая и бегущая волны. Это режим смешанных или комбинированных волн.
Коэффициент стоячей волны (КСВ) это безразмерная величина, характеризующая соотношение падающей и отраженной волн в линии, то есть степень приближения к режиму бегущей волны:
; как видно по определению, КСВ может меняться от 1 до бесконечности;
КСВ меняется пропорционально соотношению сопротивления нагрузки  к волновому сопротивлению линии :

Коэффициент бегущей волны это величина обратная КСВ:
  КБВ= может меняться от 0 до 1;

• Обратные потери (return loss) - это отношение мощностей падающей и отраженной волн, выраженное в децибелах.

 или наоборот:
Обратные потери удобно использовать при оценке эффективности фидерного тракта, когда потери кабеля, выражаемые в дБ/м можно просто просуммировать с обратными потерями.
Величина потерь на рассогласование зависит от КСВ:
 в разах или  в децибелах.
Передаваемая энергия при несогласованной нагрузкевсегда меньше, чем при согласованной. Передатчик, работающий на несогласованную нагрузку, не отдает в линию всю ту мощность, которую бы отдавал в согласованную. Фактически, это не потери в линии, а снижение мощности, отдаваемой в линию передатчиком. Насколько влияет КСВ на снижение, видно из таблицы:

КСВ	Мощность попадающая в нагрузку	Обратные потери RL
1	1,00	0,00
1,1	1,00	-0,01
1,2	0,99	-0,04
1,3	0,98	-0,07
1,4	0,97	-0,12
1,50	0,96	-0,18
1,6	0,95	-0,24
1,7	0,93	-0,30
1,8	0,92	-0,37
1,9	0,90	-0,44
2	0,89	-0,51
2,2	0,86	-0,66
2,5	0,82	-0,88
3	0,75	-1,25
4	0,64	-1,94
5	0,56	-2,55
6	0,49	-3,10
10	0,33	-4,81
20	0,18	-7,41
50	0,08	-11,14

Важно понимать, что:

• КСВ одинаков в любом сечении линии и не может регулироваться изменением длины линии. Если показания измерителя КСВ при перемещении по линии существенно различаются, это может указывать на антенный эффект фидера, вызываемый током, текущим по внешней стороне оплетки коаксиального кабеля, и/или на плохую конструкцию измерителя, но не на то, что КСВ изменяется вдоль линии.
• Отраженная мощность не попадает обратно в передатчик не нагревает и не повреждает его. Повреждения могут быть вызваны работой выходного каскада передатчика на рассогласованную нагрузку. Выход из передатчика, поскольку на его выходе могут в неблагоприятном случае сложиться напряжение выходного сигнала и отражённая волна, может произойти из-за превышения максимального допустимого напряжения полупроводникового перехода.
• Высокий КСВ в коаксиальном фидере, вызванный значительным рассогласованием характеристического сопротивления линии и входного сопротивления антенны, сам по себе не вызывает появления ВЧ тока на внешней поверхности оплетки кабеля и излучения фидерной линии.

Измеряют КСВ, например, с помощью двух направленных ответвителей, включённых в тракт в противоположных направлениях или измерительного мостового рефлектометра, что позволяет получить сигналы пропорциональные падающему и отраженному сигналу.

Для измерения КСВ могут использоваться различные приборы. Сложные приборы имеют в своем составе генератор качающейся частоты, позволяющий увидеть панорамную картину КСВ. Простые приборы состоят из ответвителей и индикатора, а источник сигнала используется внешний, например, радиостанция.

Например, двухблочный РК2-47 за счет широкополосного мостового рефлектометра обеспечивал измерение в диапазоне 0,5-1250MГц.

Р4-11 служил для измерения КСВН, фазы коэффициента отражения, модуля и фазы коэффициента передачи в диапазоне 1-1250МГц.

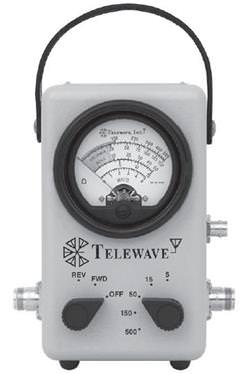

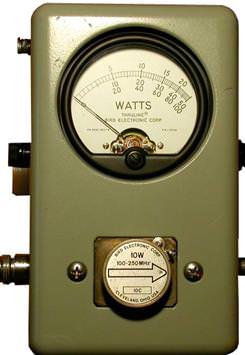

Импортные приборы для измерения КСВ ставшие классическими от Bird и Telewave:



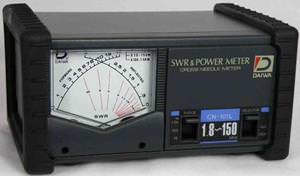

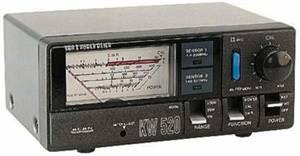

Или попроще и подешевле:



Популярны простые и недорогие панорамные измерители от AEA:



            Измерение КСВ может проводиться как в конкретной точке спектра, так и в панораме. В этом случае на экране анализатора могут быть выведены значения КСВ в указанном спектре, что удобно для настройки конкретной антенны и исключает промах при обрезке антенны.
К большинству системных анализаторов существуют control head - рефлектометрические мосты, позволяющие с высокой точностью измерять КСВ в частотной точке или в панораме:

Практическое измерение заключается в подключении измерителя к разъёму испытуемого устройства или в разрыв тракта при использовании прибора проходного типа. Значение КСВ зависит от многих факторов:

• Перегибов, дефектов, неоднородностей, спаек в кабелях.
• Качества разделки кабеля в радиочастотных соединителях.
• Наличия переходных соединителей
• Попадания влаги в кабели.

При измерении КСВ антенны через фидер с потерями, испытательный сигнал в линии затухает и фидер внесет погрешность, соответствующую потерям в нем. И падающая, и отраженная волны испытывают затухание. В таких случаях КСВН рассчитывается:
 где k — коэффициент ослабления отраженной волны, который вычисляется : k=2BL; В— удельное затухание, дБ/м; L— длина кабеля, м, при этом
множитель 2 учитывает, что сигнал ослабляется дважды - на пути к антенне и на пути от антенны к источнику, на обратном пути.
Например, используя кабель с удельным затуханием 0,04 дБ/м, ослабление сигнала на длине фидера 40 метров составит 1,6 дБ в каждую сторону, всего 3,2 дБ. Значит, вместо действительного значения КСВ=2,0 прибор покажет 1,38; при КСВ=3,00 прибор покажет около 2,08.

Например, если Вы проверяете фидерный тракт с потерями 3дБ, антенну с КСВ 1,9 и используете передатчик мощностью 10 Вт как источник сигнала для проходного измерителя, то падающая мощность, измеренная прибором составит 10Вт. Поданный сигнал ослабится фидером в 2 раза, от антенны отразится 0,9 пришедшего сигнала и, наконец, отраженный сигнал на пути к прибору ослабится ещё в 2 раза. Прибор честно покажет соотношение падающего и отраженного сигналов падающая мощность 10Вт и отраженная 0,25Вт. КСВ получится 1,37 вместо 1,9.

Если будет использоваться прибор с встроенным генератором, то мощности этого генератора может оказаться недостаточной, чтобы на детекторе отраженной волны создать нужное напряжение и Вы увидите шумовую дорожку.

В общем случае, усилия, затрачиваемые на снижение КСВ ниже 2:1 в любой коаксиальной линии не дают результата с точки зрения увеличения эффективности излучения антенны, и целесообразны в тех случаях, если схема защиты передатчика срабатывает, например, при КСВ>1,5 или расстраиваются частотнозависимые цепи, подключенные к фидеру.

Наша компания предлагает широкий спектр измерительного оборудования различных производителей вкратце рассмотрим их:
MFJ
MFJ-259 – достаточно простой в эксплуатации прибор для комплексного измерения параметров систем работающих в диапазоне от 1 до 170 МГц.

Технические характеристики
Диапазон частот, МГц	1.8-170 МГц
Измеряемые характеристики	Длина кабеля (футы) Потери в кабеле (дБ) Емкость (пФ) Импеданс или величина Z (Ом) Фаза импеданса (градусы) Индуктивность (мкГн) Реактивность или X (Ом) Сопротивление или R (Ом) Резонанс (МГц) Обратные потери (дБ) Частота сигнала (МГц) КСВ (относительно 50 Ом).
Размеры	200х100х65 мм
Вес	0,45 кг

КСВ-метр MFJ-259 очень компактный, его можно использовать как с внешним источником питания низкого напряжения, так и с внутренним комплектом батарей типа АА.



MFJ-269
КСВ-метр MFJ-269 компактным комбинированным прибор с автономным питанием.
Индикация режимов работы осуществляется на жидкокристаллическом дисплее, а результатов измерений - на ЖКД и стрелочных приборах, расположенных на лицевой панели.
MFJ-269 позволяет производить большое количество дополнительных антенных измерений: РЧ импеданса, потерь в кабелях и их электрических длин до места обрыва или короткого замыкания.

Технические характеристики
Диапазон частот, МГц	1.8-170 МГц
Измеряемые характеристики	электрическую длину (в футах или градусах); потери в фидерных линиях (дБ); ёмкость (пФ); импеданс или значение Z (ом); фазовый угол импеданса (в градусах); индуктивность (мкГн); реактивное сопротивление или Х (ом); активное сопротивление или R (ом); резонансную частоту (МГц); обратные потери (дБ); частоту сигнала (МГц); КСВ (Zo программируется).
Размеры	200х100х65 мм
Вес	0,47 кг

Диапазон рабочих частот КСВ-метра разбит на поддиапазоны:1,8…4 МГц, 27…70 МГц, 415…470 МГц, 4,0…10 МГц, 70…114 МГц, 10…27 МГц, 114…170 МГц



Измерители КСВ и Мощности Comet
Серия измерителей мощности и КСВ Comet представлена тремя моделями:CMX-200 (Измеритель КСВ и мощности, 1,8-200 МГц, 30/300/3 кВт), CMX-1(Измеритель КСВ и мощности, 1,8-60 МГц, 30/300/3 кВт) и, представляющий наибольший интерес, CMX2300 T (Измеритель КСВ и мощности, 1,8-60/140-525 МГц, 30/300/3 кВт, 20/50/200 Вт)

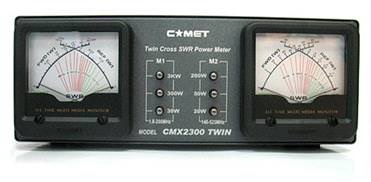

CMX2300 T
Измеритель мощности и КСВ CMX-2300 состоит из двух независимых систем диапазона 1.8-200МГц и диапазона 140-525 МГц с возможностью одновременного измерения этих диапазонов. Проходная структура прибора и, как следствие, невысокая потеря мощности позволяет проводить измерения в течении длительного времени.

Технические характеристики
	Диапазон М1	Диапазон М2
Частотный диапазон	1.8 - 200 МГц	140 - 525 МГц
Площадь измерения мощности	0 - 3КВт (HF), 0 - 1КВт (VHF)	0 - 200 Вт
Диапазон измерения мощности	30\300\3КВт	20\50\200Вт
Погрешность измерения мощности	±10% (всей шкалы)
Область измерения КСВ	от 1 до бесконечности
Сопротивление	50 Ом
Остаточный КСВ	1.2 и менее
Вносимое затухание	0.2 дБ или менее
Минимальная мощность для измерений КСВ	Приблизительно 6Вт.
Разъем	М-образный
Питание для ламп подсветки	11 - 15В постоянного тока, приблизительно 450 мА
Габариты (данные в скобках с учетом выступов)	250(Ш) х 93 (98) (В) х 110 (135) (Г)
Вес	Приблизительно 1540 г.



Измерители мощности и КСВ Nissen
Зачастую для работы на объекте не требуется сложный и дающий полную картинку, а скорее функциональный и простой в использовании прибор. Именно такими «Рабочими лошадками» и является серия измерителей мощности и КСВ Nissen.
Простая проходная структура и высокое предельное значение мощности до 200 Вт совместно с частотным спектром 1,6-525МГц делают приборы Nissen весьма ценным подспорьем там где необходима не комплексная характеристика линии а быстрота и точность измерения.

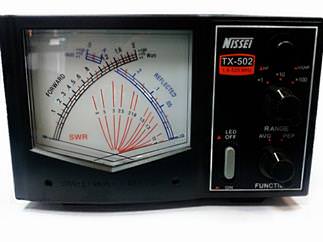

NISSEI TX-502
Характерным представителем серии измерителей Nissen может послужить Nissen TX-502. Измерение прямых и обратных потерь, измерение КСВ, стрелочная панель с явно видимой градуировкой. Максимум функционала при лаконичном исполнении. И при этом в процессе настройки антенн этого зачастую вполне хватает для быстрого и оперативного развертывания системы связи и наладки канала.



Технические характеристики
Диапазон частот	1.6-525 МГц
Диапазон мощности	0-200 Вт
Шкала мощности	2/20/200 Вт
Максимальная мощность	200 Вт
Калибровка центра	28.5/145/435 МГц
Минимальная мощность	1 ВТ
Минимальная мощность для SWP	3 Вт
Вход/Выход	M or N type
Функции	REP, SWR
Входное/Выходное сопротивление	50 ОМ
Вес	1070 g
Габариты	184x 118 x131 мм

Более подробную информацию по ассортименту и наличию измерителей КСВ и мощности вы можете получить на сайте Yaesu.ru или по телефону +7 (495)2322903
