РЕГУЛИРОВКА НЕКОТОРЫХ ХАРАКТЕРИСТИК ТРАНСИВЕРА YAESU FT-920

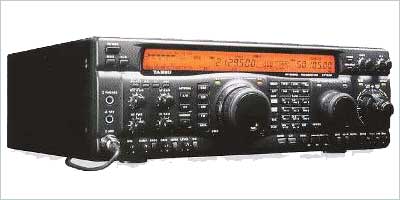

Радиолюбительский трансивер FT-920 является недавней разработкой японской фирмы YAESU и относится к аппаратам средней ценовой категории. Несмотря на меньшую стоимость, по своим техническим характеристикам и эксплуатационным возможностям трансивер вполне может составить конкуренцию значительно более дорогим и сложным моделям, таким как FT-1000 МР фирмы YAESU, IC-775 фирмы ICOM или TS-870 фирмы KENWOOD.
К неоспоримым достоинствам трансивера следует отнести так называемую систему DSP (digital signal processor) - устройство цифровой обработки сигналов, которое совсем недавно можно было увидеть только в аппаратах суперкласса. Система DSP трансивера FT-920 имеет уникальную, пожалуй, лучшую, на сегодняшний день среди любительских трансиверов, эргономичную систему оперативного управления характеристиками устройства в режиме приёма с визуальным отображением параметров на дисплее. Кроме того, устройство обрабатывает НЧ сигнал в режиме передачи и пользователь может скорректировать тембр своего голоса или придать сигналу "металлический" оттенок для лучшей разборчивости в помехах. К достоинствам трансивера следует отнести и наличие автоматического NOTCH фильтра. Эта функция DSP имеет универсальную амплитудную характеристику, обеспечивающую тем большее подавление сигнала помехи, чем больше его амплитуда. Так, например, при испытаниях на вход аппарата подавался сигнал помехи с уровнем 1 мВ, а на выходе приёмника уровень сигнала составлял -127 дБ относительно его чувствительности. Количество сигналов помех может быть сколь угодно большим, DSP уменьшит амплитуду всех их до уровня шума приёмника.
Трансивер FT-920 имеет богатое меню, обеспечивающее широчайший выбор сервисных функций и возможность их настройки. Несмотря на наличие на передней панели 79 кнопок, ручек и клавиш управления, аппарат прост в управлении и удивительно удобен в эксплуатации.
В некоторых случаях, например, после некачественного ремонта или когда появились сомнения в "родословной" аппарата, если у Вас есть желание, немного опыта и подходящие измерительные приборы, Вы можете самостоятельно проверить и при необходимости отрегулировать многие его характеристики.
В течение 1999 г. в нашем сервис центре по разным причинам побывало свыше 20 экземпляров FT-920. Мы проводили дотошные измерения каждого из них на момент поступления - и вот какие результаты мы получили.

Чувствительность приемника при отношении сигнал/шум 10 дБ-мкВ:
в диапазоне 1,8...30 МГц 0,06...0,53
в диапазоне 50 МГц 0,1 ...0,35
Динамический диапазон
по блокированию, дБ 127...138
Динамический диапазон
по интермодуляции, дБ 98...106
Подавление прямого прохождения сигналов с частотой ПЧ, дБ 74...86
Подавление немодулированных сигналовв режиме автоматического поиска (NOTCH FILTER или "фильтр-пробка"), дБ...... 105

Данные испытаний передатчика трансивера полностью соответствовали параметрам, приведенным в паспорте на изделие.
Какие выводы можно сделать из столь неоднозначных результатов - тема отдельной статьи. А пока мы остановимся на наиболее доступных методах регулировки некоторых важных характеристик трансивера.
Для настройки трансивера требуется следующий комплект измерительной аппаратуры:
1. генератор сигналов высокой частоты 1,8... 110 МГц со спектральной плотностью фазовых шумов не более -135 дБ/Гц;
2. милливольтметр высокой частоты;
3. милливольтметр низкой частоты;
4. анализатор спектра высокочастотный;
5. эквивалент антенны сопротивлением 50 Ом и мощностью 200 Вт;
6. эквивалент антенны сопротивлением 16,6 Ом и мощностью 200 Вт;
7. вольтметр постоянного тока.
Все работы должны проводиться после 30-минутного прогрева аппаратуры при температуре 20°С.
Перед началом настройки включают трансивер в режим установки регулировок, для чего:
1. при выключенном трансивере нажимают и удерживают кнопки "STEP" и "LOCK";
2. включают трансивер, на дисплее появляется информация "П7Б11Б1;
3. после каждой настройки нажимают кнопку "ENT".
1. Настройка регулятора напряжения питании
Подсоединяют вольтметр постоянного тока к разъему J9006 (контакт 6) и к корпусу аппарата. Потенциометром VR9001 устанавливают напряжение 11,5±0,1 В.
2. Основная плата
2.1 Регулировка выходного напряжения опорного генератора
Подсоединяют ВЧ милливольтметр к испытательной точке ТР2003 и элементами Т2001 и Т2002 добиваются максимальных показаний милливольтметра.Амплитуда сигнала должна быть не менее 60 мВ.
2.2. Установка частоты опорного генератора
Подключают частотомер к точке ТР2003 и подстроенной емкостью ТС2901 на плате генератора устанавливают частоту колебаний 33,554432 МГц±ЗОГц.
2.3. Настройка амплитуды второго опорного генератора
Подсоединяют ВЧ милливольтметр к точке ТР2005 и контуром Т2009 устанавливают амплитуду сигнала 1+0,1 В на частоте 80,770 МГц.
2.4. Установка амплитуды ПЧ синтезатора частот (диапазон1,8...30 МГц)
Устанавливают частоту трансивера 7,263 МГц и режим LSB. Подсоединяют ВЧ милливольтметр к точке ТР2004 и подстройкой контуров Т2006-2008 добиваются показаний прибора 70 мВ.
2.5. Установка амплитуды ПЧ синтезатора частоты (диапазон 50 МГц)
Устанавливают частоту трансивера 50,226 МГц, подключают ВЧ милливольтметр к точке ТР2004 и подстройкой контуров T2003, T2004 добиваются показаний прибора 70 мВ.
2.6. Установка напряжений управления ГУН
Подключают вольтметр постоянного тока к точке ТР2001, настраивают трансивер на указанные в табл. 1 частоты и подстройкой соответствующих элементов добиваются указанных напряжений.
3. Настройка приемника
3.1. Грубая настройка приемника
Подключают ГСС к гнезду "ANT", a низкочастотный милливольтметр переменного тока с нагрузкой 8 Ом - к разъему "EXT SP".
Подают сигнал уровнем +100 дБ мкВ и частотой 13,800 МГц и элементами Т1013-Т1018, Т1024-Т1026, Т1040-Т1043 добиваются максимальных показаний милливольтметра.
3.2. Балансировка первого смесителя
Устанавливают частоту трансивера 1,8 МГц, при этом сигнала на антенном разъеме не должно быть. Резистором VR1001 добиваются минимального шума на выходе приемника.
3.3. Балансировка второго смесителя
Подключают ГСС к разъему " ANT", подают сигнал уровнем +10 дБмкВ и частотой 13,8 МГц. Потенциометром VR1008 добиваются максимальной амплитуды звукового напряжения на выходе приемника (по показаниям милливольтметра переменного тока на нагрузке 4 Ома).
3.4. Настройка полосовых фильтров любительского диапазона
Подсоединяют вход приемника анализатора спектра к разъему J1006, а разъем J1005 - к выходу генератора анализатора спектра. Кнопка IPO "включена".
Элементами, указанными в табл. 2, настраивают желаемую ширину АЧХ полосовых фильтров.
3.5. Регулировка фильтра-пробки по ПЧ1
Устанавливают диапазон 50 МГц, подключают анализатор спектра, как указано в 3.4, и настройкой емкости ТС 1001 добиваются максимального затухания на частоте 68,985 МГц.
3.6. Регулировка неравномерности АЧХ ПЧ1
Подсоединяют выход генератора анализатора-спектра к коаксиальному разъему J1007, а разъем J1008 - к входу анализатора спектра.
Переключатель AGC - в положении "выключено". Настраивают контуры Т1014-Т1016 по минимуму неравномерности АЧХ фильтра XF1001, частота 68.985 МГц, полоса пропускания 7,0 кГц по уровню - 3 дБ.
3.7. Установка нули S-метра
Устанавливают ручку "RF GAIN" до упора против часовой стрелки и резистором VR1006 устанавливают включенным один сегмент индикатора. Ручку "RF GAIN" поворачивают по часовой стрелке до тех пор, пока не загорятся три деления на индикаторе. Резистором VR1006 устанавливают включенными только два деления.
3.8. Регулировка усиления по ПЧ
К разъему "ANT" подключают ГСС и подают сигнал уровнем +80 дБмкВ и частотой 13,8 МГц (режим USB). Резистором VR1005 устанавливают усиление таким, чтобы S-метр показывал 1 сегмент.
3.9. Регулировка S-метра (полная шкала)
На вход приемника ГСС подают сигнал уровнем 100 дБмкВ и частотой 13,800 МГц (режим USB). Потенциометром VR1007 устанавливают стрелку S-метра на деление "S9+60 дБ".
3.10. Настройка регулятора SQL
3.10.1. Настройка SSB шумоподавителя
Выбирают режим USB (сигнала на антенном входе нет). Потенциометр VR1024 устанавливают до упора против часовой стрелки, а ручку SQL - в положение "10 часов". Выбирают функцию F-11 меню. На дисплее высвечивается информация "SSB-SQL", после чего нажимают кнопку "ENT".
3.10.2. Настройка шумоподавителя в режиме FM
Выбирают режим FM, ручку "SQL" устанавливают в положение "1 час". Выбирают функцию F-12 меню, на дисплее высвечивается информация "FM-SQL", после чего нажимают кнопку "ENT".
После окончания всех настроек нажимают кнопку "MENU" для сохранения результатов и выхода из режима MENU.

ТАБЛИЦА 1.

Частота, на которую настраивают трансивер Настройка элемента/подтверждение значения Напряжение, В
56,000 Подстр. элемент ТС2005 8,0   +/-0,1
48,000 Подтверждают значение 3,0....4,0
29,999 Подстр. элемент ТС2004 8,0  +/- 0,1
21,500 Подтверждают значение 1,0....2,5
21,499 Подстр. элемент ТС2003 8,0  +/- 0,1
14,500 Подтверждают значение 1,0....2,0
14,499 Подстр. элемент ТС2002 8,0   +/-0,1
7,300 Подтверждают значение 1,0....2,5
7,299 Подстр. элемент ТС2001 8,0  +/- 0,1
0,030 Подтверждают значение 1,0....2,0

ТАБЛИЦА 2.

Частота, на которую настраивают трансивер Обозначение подстраиваемых элементов
7,150 Т1002, Т1003
14,250 Т1004, Т1005
21,250 Т1006, Т1007
52,000 Т1008, Т1009
