Блок питания Байкал БК23Л1
 Блок питания Байкал БК23Л1
Сверх компактный
и самый простой в управлении
импульсный блок питания
Модель БК23Л1
на сегодняшний день является
самым компактным
и уникальным
импульсным блоком питания
из всей линейки «Байкал», обеспечивающий
ток в нагрузке 23 Ампер при постоянном выходном напряжении
13,8 Вольт

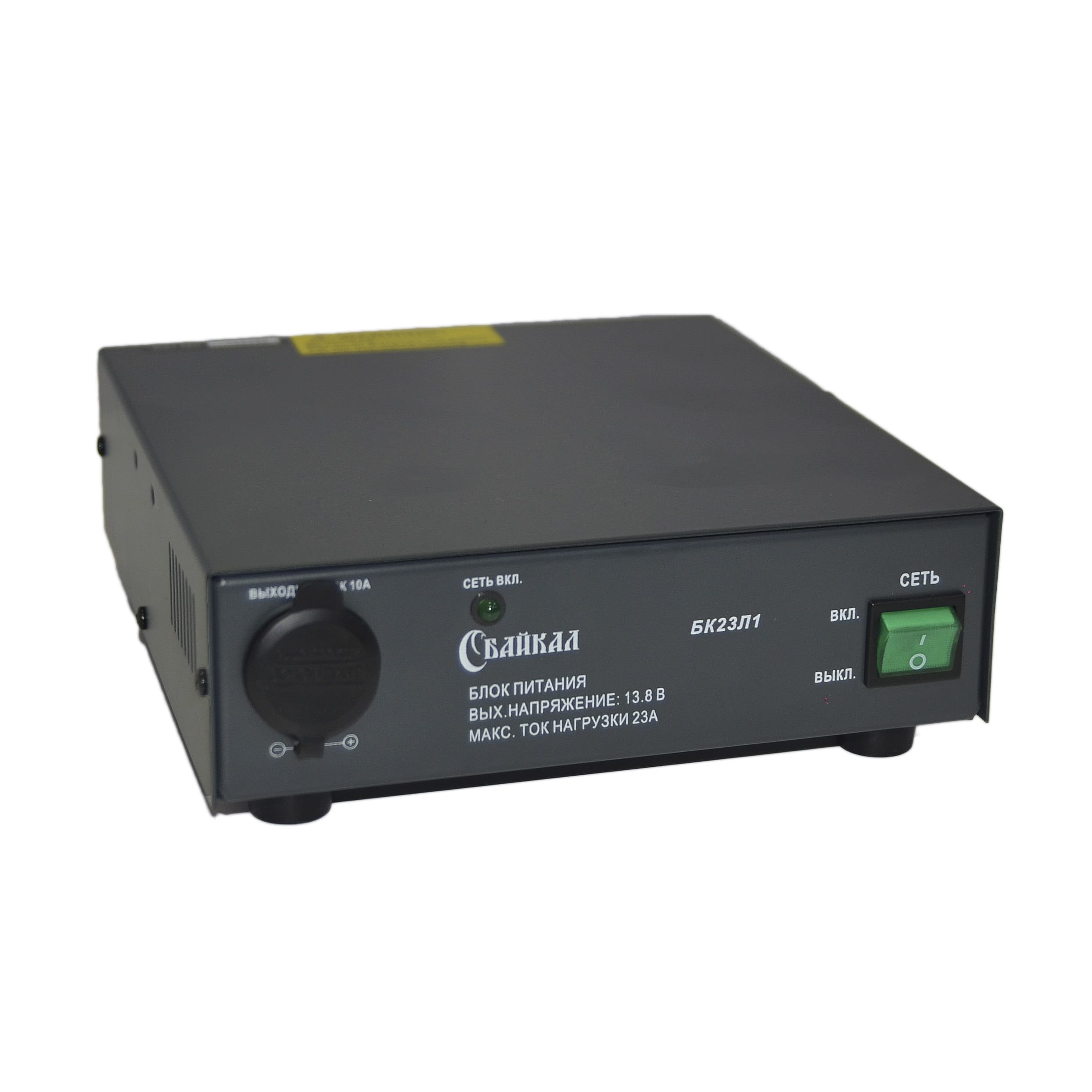

На лицевой панели корпуса
расположен клавишный включатель питания, индикатор,
гнездо прикуривателя, который рассчитан на ток в нагрузке до 10 Ампер.

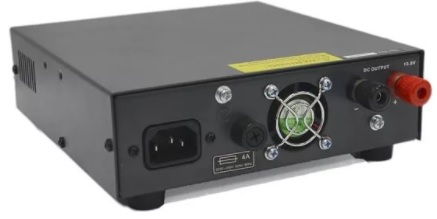

Клеммы для подключения нагрузки (
DC
Output
) находятся на задней панели. Там же
расположены разъём с трёх
полюсной вилкой для подключения стандартного шнура
питания, вентилятор и наружный предохранитель, который рассчитан на ток 4 Ампера.
Самый оптимальный вариант применения блока питания
–
его подключение к
автомобильной радиостанции, в
случае её использования в базовом варианте.
В этом
случае, габаритные размеры БК23Л1 соответствуют габаритным размерам радиостанции, а
расположенные на задней панели клеммы подключения нагрузки, позволяют разместить
шнур питания радиостанцией в удобном для
оператора месте. Теперь ни что не мешает
управлению радиостанцией! Разумеется, данный блок питания можно подключать не
только к автомобильным радиостанциям. Широкий разброс
входных сетевых напряжений,
небольшие габаритные размеры и вес,
делают его незаменимым для работы с дачи или в
походных условиях
(если имеются альтернативные источники питания 220 Вольт). Модель БК23Л1 имеет
уникальную
встроенную защиту от превышения выходных напряжений,
перегрузок и от коротких замыканий, обеспечивая надёжную защиту
подключенного
оборудования.
Блок питания БК23Л1
очень простой в управлении,
мало восприимчив к радиочастотным
помехам от оборудования радиосвязи, имеет низкий уровень собственных пульсаций,
защиту от скачков напряжения, от перегрева и перенапряжения (OV
P), а так же обеспечивает высокую надежность
работы и сохранность подключенного оборудования.
БК23Л1
4
Технические характеристики
Напряжение питания:
220 –
240 В/50 Гц
Выходное напряжение:
13,8 ±2 В
Максимальный ток нагрузки:
23 А
Уровень пульсаций:
≤100мВ
Защита:
от короткого замыкания, от превышения температурного режима выходных
транзисторов схемы, от превышения предельного уровня входного напряжения, от
короткого замыкания и превышения тока в нагрузке
Габаритные размеры:
181x6
3x190 мм
Вес:
1.6кг
1.
Кнопк
а
«сет
ь
вкл/выкл»:
включает
и
выключает
устройство
2.
Индикатор
питания
«сет
ь
вкл»
:
(горит,
когда
питание
включено)
3.
Ра
зъем
автомобильног
о
прикуривателя
(д
о 10
А)
4.
Встроенный
пр
едохранитель
4
A
5.
Кабель
входной
мощности:
220В
/
50Гц
7.
Трёх
полюсная
вилка
для
подключения
стандартного
шнура
питания
8.
Встроенны
й
вентилятор:
обеспечивает
оптимальны
й
теплово
й
режим
9.
Клеммы питания:
красная
(+
)U
ВЫХ
,
черная (
-)U
ВЫХ
Параметры:
Встроенный вольтметр
Встроенный амперметр
Входное напряжение: 220 В/110 В
Выходное напряжение: 1.5 - 15 В ( с перекючением в 13.8 В)
Ток нагрузки: 25/30А
Размеры: 300*150*235 мм
Вес: 9.8 к
|
 Блок питания Байкал БК23Л1
Блок питания Байкал БК23Л1
Цена:
11550 руб.
Артикул: 00014804
Нет в наличии.
Доставка по Москве бесплатная
Гарантия производителя:
Радиооборудование и аксессуары, антенно-фидерное оборудование - 1 год
Аккумуляторные батареи - 6 месяцев
Цена актуальна на: 04.09.2024
