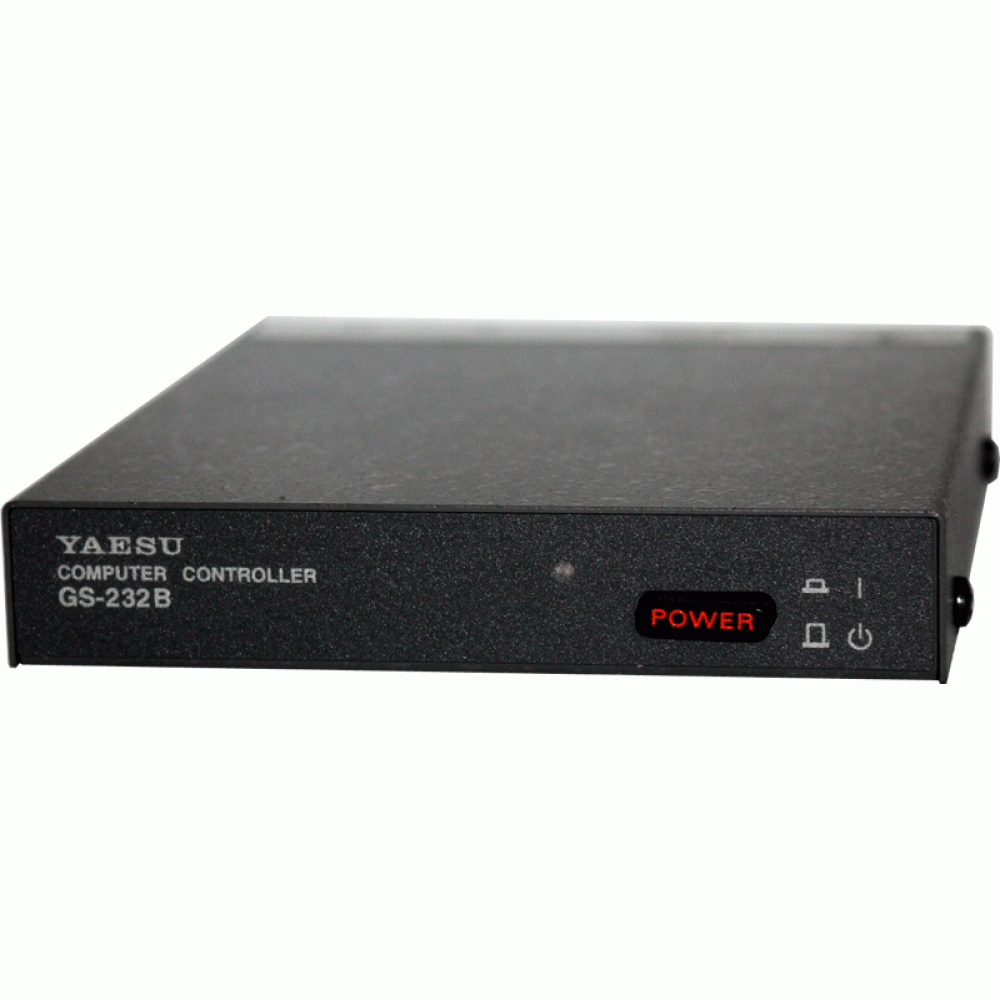

Контроллер YAESU GS-232B для поворотного устройства GS-5500

Интерфейс для управления поворотными устройствами Yaesu GS-232B обеспечивает управление всеми функциями поворотных устройств Yaesu при подключении через последовательный порт RS-232 (COM) к персональному компьютеру.

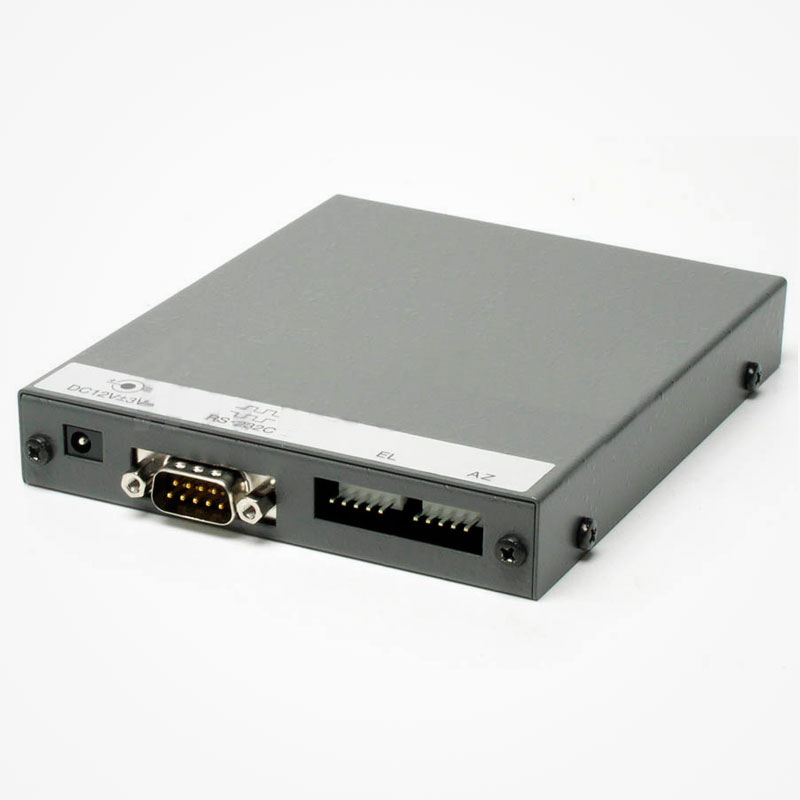

Yaesu GS-232B имеет собственный микропроцессор с 10-битным АЦП и ПЗУ. Последовательный порт интерфейса может быть сконфигурирован для работы со скоростями обена от 1200 до 9600 бод. На задней панели интерфейса расположен стандартный разъем типа DB-9 для подключения ПК с помощью обычного последовательного кабеля. Внутреннее программное обеспечение интерфейса Yaesu GS-232B поддерживает выполнение команд вводимых напрямую с клавиатуры компьютера или команд от внешних программ.

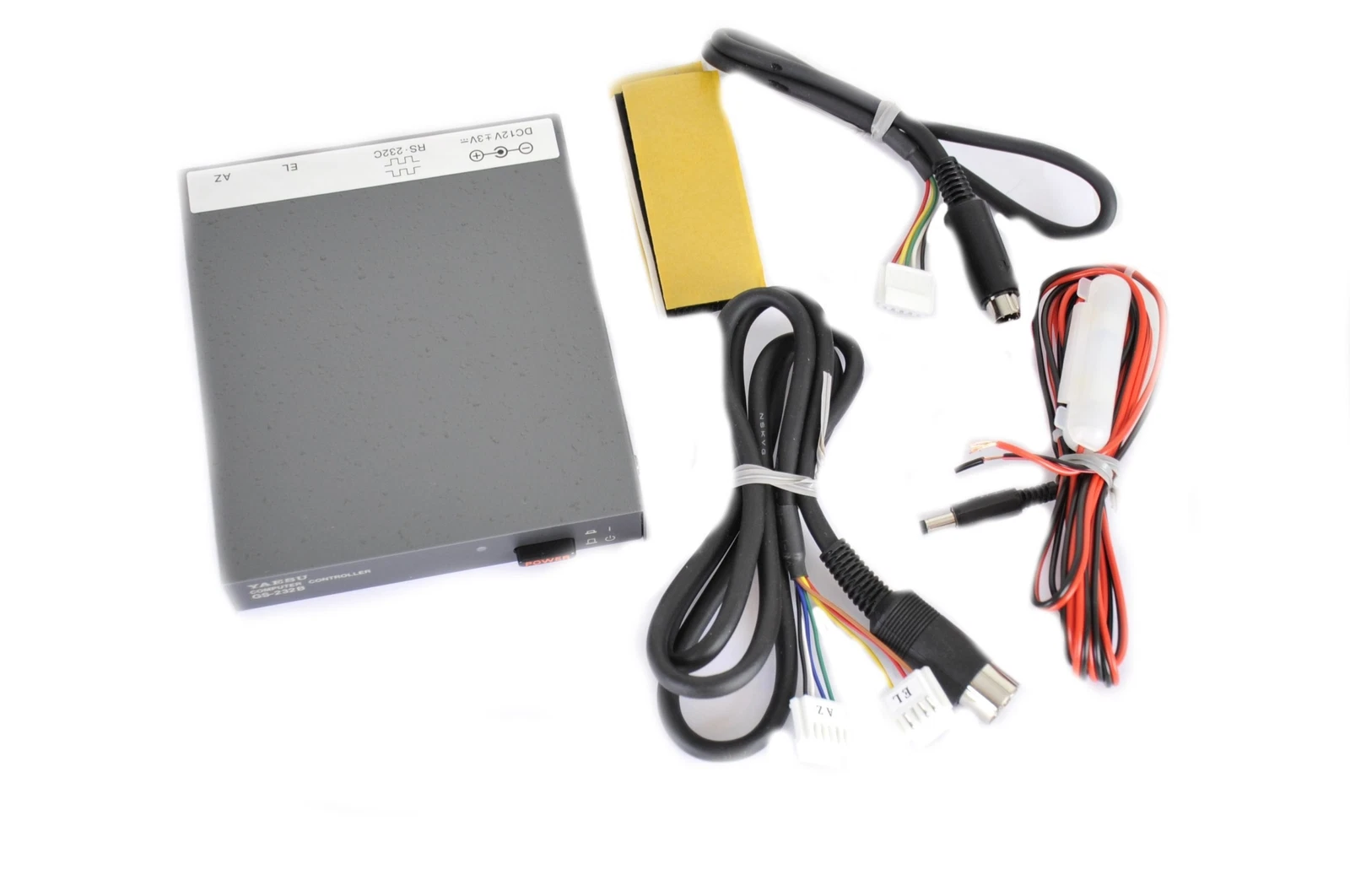

В дополнение к возможностям считывать и устанавливать направление и скорость вращения антенны внутреннее ПО интерфейса имеет программы для автоматического передвижения антенны по запрограммированному интервалу среди 3800 значений угла поворота для того чтобы, к примеру, сканировать диапазон на открытие прохождения или производить поиск спутников. Интерфейс Yaesu GS-232B имеет два раздельных канала управления для подключения к поворотным устройствам с вращением антенны как по азимуту, так и по углу места. В комплект поставки интерфейса входит кабель для подключения к внешнему источнику питания постоянного тока напряжением 12 Вольт, кабель для подключения к поворотным устройствам типа Yaesu G-800DXA, 1000DXA, 2800DXA и кабель для подключения к поворотным устройствам типа Yaesu G-5500, G-5400.

В прилагаемом описании приведен подробный список и формат команд управления поворотными устройствами. Для подключения к поворотным устройствам серии SDX требуется кабель Yaesu C1000 (в комплект не входит).
