Как увеличить дальность работы радиостанции

Итак, вы решили приобрести для личного пользования автомобильную антенну.
дальность работы рацииПредположим, вы радиолюбитель и предпочитаете уверенный прием везде. Как все мы помним, качество и дальность радиосвязи зависит от:

  • Рельефа местности (как легко можно понять, этот фактор, хотя и основополагающий, но  от пользователя увы не зависящий.)
  • Мощность передачи (но покупать дополнительно радиостанцию для использования только в условиях езды на машине (а носимые рации ограничены 5 Вт), это дополнительное удорожание.
  • Высоты подъёма.
  • Усиления антенны.

радиостанцияТо есть проще говоря: чтобы вас услышали, нужно либо выбраться на открытое место (увеличить предел прямой видимости), либо забраться повыше (с той же целью) либо взять в руки «рупор» (увеличить коэффициент усиления антенны), либо «крикнуть погромче» (взять более мощную станцию).
Но. Мощная станция может быть только мобильная (до 50 Вт). Нам же необходимо вести переговоры как вне машины, так и в ней.

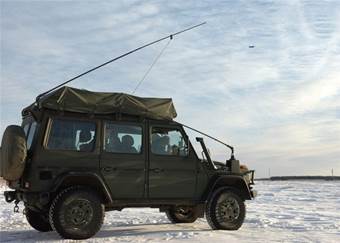

Решением может послужить установка мобильной (возимой) антенны на автомобиль с вводом с салон автомобиля кабеля с разъёмом.
Это сразу же решает несколько проблем.

  • Мы получаем на выходе более высокое усиление. В среднем автомобильные антенны имеют усиление сигнала порядка 3 dBi (или по другому в 2 раза)
  • Антенна установленная на крышу даст вам преимущество в высоте на 1,5-2 метра (в зависимости от диапазона в котором будет вестись работа)
  • Не самое важное, но тоже чувствительное. Переговоры из машины это переговоры в тепле, комфорте а не беготня под дождем или ветром для нахождения точки принимаемого сигнала.

Но начнем по порядку.

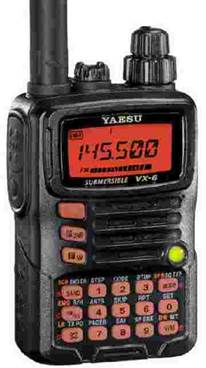

imag/vx-6r.jpgМы имеем в руках рацию среднего ценового диапазона (как примерYaesu VX-6R). tovar_yaevx-6r работающую в широком диапазоне частот.
И всё бы в ней было прекрасно.
И «экстерьер» и мощность (до 5 Вт) и частотный диапазон (от 0,5 до 470 МГц). То есть мы успешно закрываем и КВ и LPD, и PMR диапазоны (433 и 446 МГц соответственно).
Но увы. Какой бы носимая рация не была профессиональной, какую бы мощность не выдавала, но в густом лесу этого бывает недостаточно. А в случае например использования рации на охоте (загонной или «по номерам») расстояние может достигать до десяти километров. Прибавим к этому возможность нахождения в пути следования в естественных неровностях почвы (оврагах, сухих руслах рек)
В общем случае, можно сказать одно. Связь в лесу, вне зависимости от оборудования вопрос спорный.
Итак, попытаемся решить эту проблему.
В общем случае, нам необходимо получить следующую систему.
обзор антенныАнтенна, поднятая как можно выше (как я уже писал выше например автомобильная), антенный кабель, переходник от разъёма антенны к разъёму рации , и рация.
Итак по оборудованию описанному выше.
Разъём у рации большинства производителей (напомню мы говорим про носимые радиостанции) представляет собой разъём SMA (в зависимости от марки рации male или female). Внешний вид разъёмов представлен на рисунке.
оценка антеннНо следует учитывать, что при покупке антенны (какой именно, рассмотрим позже) мы получим на выходе разъём либо N-типа, либо PL-259 (также в литературе проходит под маркой UHF). То есть, либо вы будете вынуждены переделывать разъём на антенне, либо использовать переходник.
Переходник может быть как цельными (например представленный на рисунке переход SMA/PL под кодом  SU-312 )
прайс
Но при постоянном подключении/выключении оборудования от антенны подобное жесткое крепление может привести к расшатыванию и даже деструкции разъёма радиостанции.
Для того, чтобы избежать этого хорошим вариантом может служить гибкий переходник COMET HS-05
tovar_cable_comet_hs-05
Кабель переходник COMET HS-05Гибкий кабель RG-58 длиной 50 сантиметров (также существует модификация с длиной в 1 метр COMET HS-10) с разделанными в заводских условиях разъёмами сохранит разъём радиостанции в целости.
Разберемся теперь с установкой и выбором антенны.
Итак при установке антенны на крышу автомобиля следует соблюдать следующие правила.

  • Устанавливать только на металлические детали.

Это связано с тем, что любая антенна требует так называемой подстилающей поверхности, то есть проще говоря, листа металла. Без него характеристики антенны начинают «плавать» непредсказуемо.

  • Не ставить две антенны рядом, а по возможности разносить при близких частотах.

Любая антенна, вне зависимости от диаграммы направленности очень чувствительна (особенно на КВ частотах) к находящимся в поле действия металлических предметов. Не следует также забывать, что при работе в спектра коротких волн передатчик может «вдуть» в антенну большую мощность, на которую может быть не рассчитан выход вашего приемника. А если это произойдет на близком расстоянии, то наводка может произойти непосредственно на вход приемника, что в свою очередь может привести к помехам и даже выходу его из строя.
Антенны могут быть разнесены как по вертикали, так и по горизонтали.

  • Решить изначально, каким образом будет производится крепление антенны.

Вообще креплений бывает 3 типа.
1.Врезное крепление.
К примеру ОРЕК АМ-207А /access_krep
Основой врезного крепления является следующее. В корпусе автомобиля прорезается отверстие. Основание вставляется в него и далее фиксируется снаружи и изнутри гайками.
Основными плюсами является следующее.

  • Такое крепление практически невозможно вырвать.
  • Кабель находится в неподвижности.
  • Контакт обеспечивается непосредственно основанием антенны.

Основные минусы.

  • Невозможность переставить.
  • Возможность потери герметичности со временем.
  • Удобство только в случае, если пользователю требуется использовать много разных антенн на одном автомобиле с периодичностью либо при «мертвой» стационарной установке антенны и отсутвии необходимости в её демонтаже.









2. Крепление на водосток либо реллинг автомобиля.
опекК примеру ОРЕК AM-503 /access_krep
Крепление на водосток производится при помощи винтового соединения методом плотного прижима основания к подстилающей поверхности. Оно не требует нарушения целостности кузова автомобиля. Весь монтаж производится снаружи, затяжкой винтов крепления при помощи обычной крестовой отвертки либо, иногда, затяжкой 8 гранной головки винта или гайки.
Существенные плюсы:

  • Простота и надежность установки
  • В ограниченных пределах, возможность изменения положения антенны и соответственно разноса по горизонтали.
  • Обеспечивает неподвижное крепление кабеля и отсутствие возможности его перегиба или излома в процессе эксплуатации

Существенные минусы.

  • Плохой зачастую контакт с крышей. Особенно на старых автомобилях. Иногда для лучшего контакта требует зачистки поверхности от краски.
  • Разбалтывание со временем. Подобное крепление требует периодической проверки.
  • Обязательно требует герметизации разъёма антенны.















3. Крепление на магнит
К примеру ОРЕК АМ-1023. www.yaesu.ru/fidery
Магнитное крепление ОРЕК АМ-1023Наиболее распространенным и простым является крепление антенны к крыше посредством магнитного основания.
В основу данного крепления, положена установка на металлическую часть крыши мощного магнита, который притягивает антенну к крыше автомобиля, что обеспечивает надежный контакт.
Существенный плюсы:

  • Простота монтажа и демонтажа.
  • Возможность настройки разносом в пределах длины кабеля
  • Герметичность крепления.
  • Не нарушает целостности кузова.

Существенные минусы:

  • Меньшая надежность крепления (правда, следует отдать должное, магнит исключает поломку антенны при задевании, она ложится а не ломается)
  • В случае неудачной установки возможен перегиб кабеля и даже его излом у основания.

В целом, каждое крепления предназначено для своих нужд и любое из них может быть удобно в том или ином случае.
Рассмотрим теперь то, что мы будем устанавливать на основание. Антенны, а если точнее то полотно или корпус антенны.
В зависимости от нужд пользователя антенны делятся по диапазонам и соответственно длинам.
Длины антенн бывают ¼, 5/8, ½ длинный волны, (или в просторечии «четвертушка» «восьмушка», «полуволновая».
Чтобы представить какой длины должна быть ваша антенна используйте формулу
L=с/f  где L – длина волны, с = 300000 (скорость звука), f – частота сигнала.
Далее умножением на коэффициент укорочения (о нем я писал выше) вы получите реальную длину антенны.
Но, бывают и антенны работающие в широком диапазоне частот.

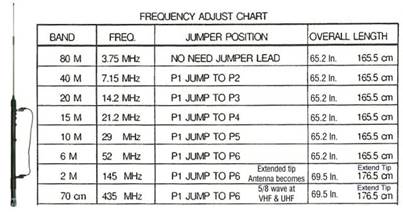

hvt400bНапример HVT-400B http://yaesu.ru/price
Данная антенна  имеет диапазон (3,5/3,8/7/14/18/21/24/28/29/50/144/430 МГц)
Настройка антенны производится посредством установки джампера в соответствующие гнезда антенны.
Данная антенна может быть надежным подспорьем в работе и отдыхе
