Субъективный обзор рацию YAESU FT-991


Обзор радиолюбительского всережимного КВ/УКВ/ДЦВ трансивера YAESU FT-991

Радиолюбительский трансивер YAESU FT-991 это современный трансивер с реализованными в нём самыми передовыми методами обработки цифровых сигналов. Он имеет небольшой, достаточно компактный корпус и очень удобный, информативный цветной TFT дисплей с функцией тачскрина.

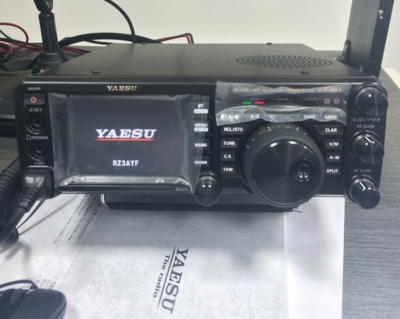

При включении питания и загрузки процессора трансивера, появляется заставка с заранее указанным позывным, который в последствии, может быть использован для идентификации радиостанции при передаче сообщений в цифровом режиме.

Ручка настройки имеет фиксатор, регулирующий усилие вращения. Это очень полезная функция при работе с трансивером в условиях повышенной тряски и вибрации, когда, например, приходится работать в эфире с автомобиля в условиях наших российских дорог.

Основные кнопки управления расположены справа и слева от ручки настройки, что очень удобно для оперативной работы.

Ручка настройки имеет фиксатор, регулирующий усилие вращения. Это очень полезная функция при работе с трансивером в условиях повышенной тряски и вибрации, когда, например, приходится работать в эфире с автомобиля в условиях наших российских дорог.

Основные кнопки управления расположены справа и слева от ручки настройки, что очень удобно для оперативной работы.

На самом деле, кнопок не так много, всего 17 штук, вместе с кнопкой «ON/OFF». Все второстепенные функции (150 пунктов!) расположены в меню второстепенных настроек, управлять которыми можно одним касанием к дисплею трансивера.

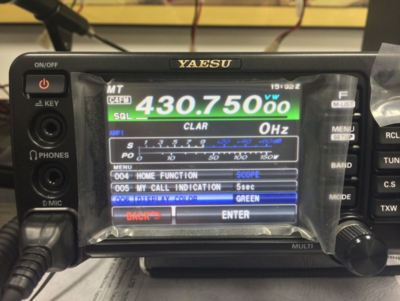

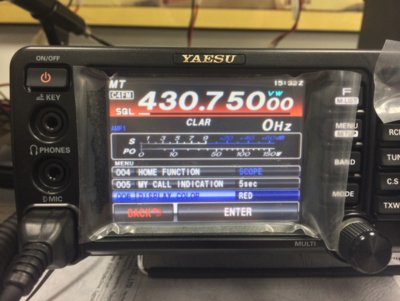

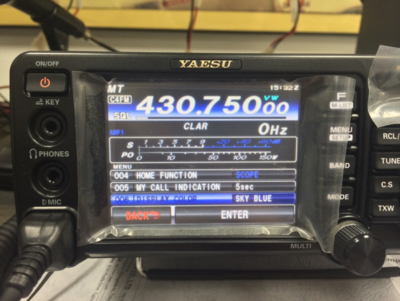

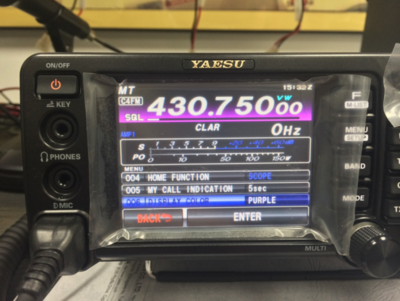

В меню начальных установок трансивера можно выбрать цветовое оформление индикации частоты одного из следующих значений: BLUE (по умолчанию)/ GRAY / GREEN / ORANGE / PURPLE / RED /SKY BLUE.

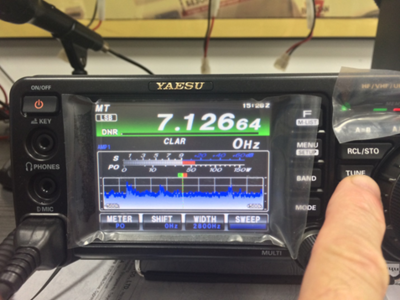

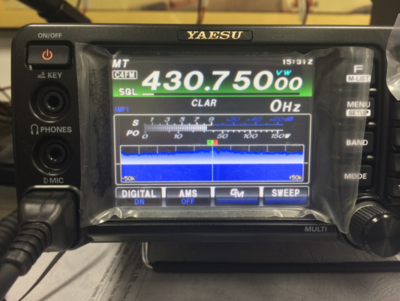

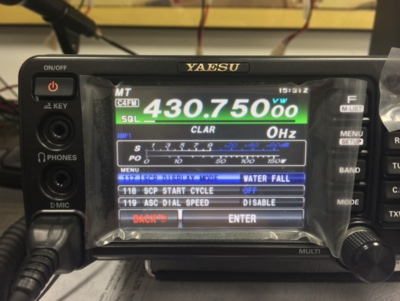

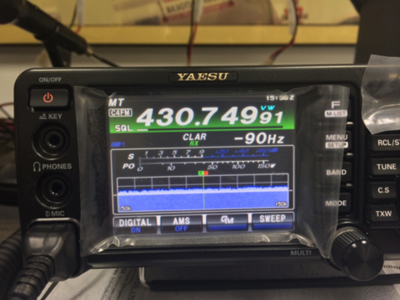

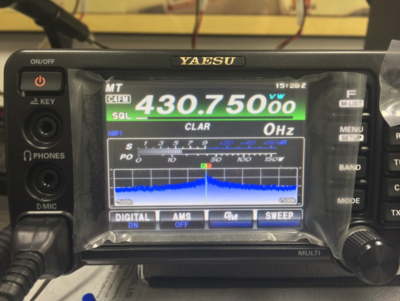

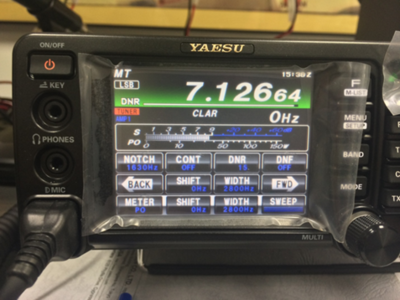

Трансивер FT-991 снабжен полноцветным TFT дисплеем с диагональю 3,5 дюйма. Анализатор спектра имеет два вида отображения информации: «водопад» и «спектр», но по сравнению с семейством трансиверов ICOM IC 756/7800 имеет один недостаток. В трансиверах ICOM этих серий, для обработки сигнала в анализаторе спектра применяется отдельный специализированный 32-разрядный цифровой сигнальный процессор, который позволяет наблюдать спектр принимаемого сигнала в режиме реального времени. В рации Yaesu FT-991 для обновления графической информации приходится пользоваться клавишей [SWEEP] на ЖК дисплее. Так как в трансивере имеется только один приемник, то в процессе сканирования спектра сигнала, усилитель НЧ в нём отключается. В режиме индикации «водопада» картинка на дисплее имеет не очень большие размеры, что может вызвать некоторый дискомфорт для людей с ослабленным зрением.

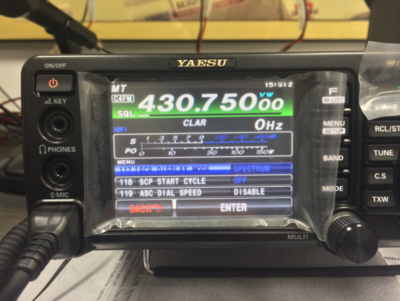

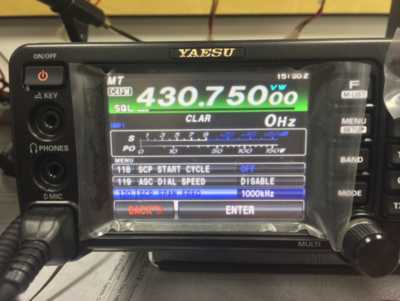

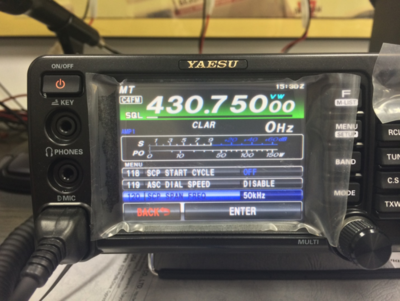

В меню настроек спектроанализатора можно выбирать ширину полосы обзора. Полоса обзора выбирается равной 50, 100, 200, 500 и 1000 кГц.

Если FT-991 сравнить со вседиапазонным IC-9100, то в последнем используются три руфинг-фильтра: 3, 6 и 15 кГц. Причём, фильтры на 3 и 6 кГц – опциональные, т.е. их необходимо докупать и устанавливать дополнительно. Трансивер YAESU FT-991 имеет уже встроенные руфинг-фильтры с полосой пропускания 3 и 15 кГц.

Если продолжать сравнивать эти трансиверы, то в IC-9100 реализована возможность работы в цифровом режиме работы D-Star, который был разработан ещё в 2004 году на основе модуляции GMSK. Но для этого необходимо купить и установить дополнительный модуль UT-121.

На сегодняшний день протокол GMSK уже считается морально устаревшим, тогда как новый цифровой режим любительской радиосвязи System Fusion с использованием модуляции C4FM (4-уровневая FSK), реализованный в FT-991, является передовой разработкой Yaesu. (О выпуске цифровой системы любительской радиосвязи System Fusion компания Yaesu объявила в 2013 г). Модуляция С4FМ позволяет значительно улучшить показатель BER (коэффициент ошибок). По этой самой причине D-Star и System Fusion несовместимы. Кроме того, для работы в цифровом режиме, в FT-991 ничего дополнительно устанавливать не надо! При необходимости, можно только подключить внешний GPS приёмник.

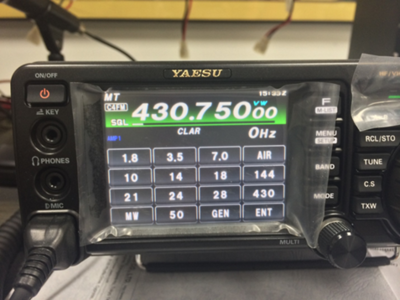

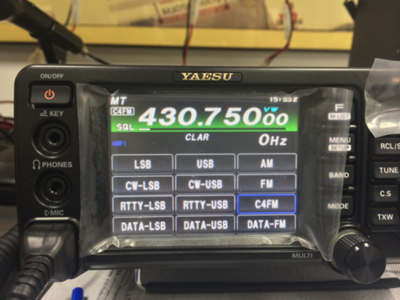

Yaesu FT-991 обеспечивает работу как старыми, так и самыми передовыми видами излучений. Рабочий диапазон частот трансивера включает в себя КВ, УКВ и ДЦВ диапазоны. Несмотря на свои небольшие размеры, сравнимые с Yaesu FT 897, трансивер имеет встроенный автоматический тюнер, согласующий сопротивление антенны от 16,7 до 150 Ом, что соответствует КСВ антенны не хуже 3:1 в любительских КВ диапазонах.

Для работы с нерезонансными антеннами, антеннами «длинный провод» или антеннами, имеющими случайную длину, необходимо использовать внешний антенный тюнер FС-40.

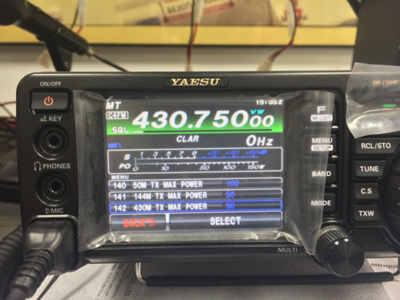

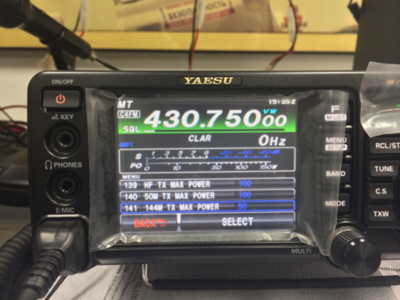

В меню установок трансивера можно задать уровни мощности для каждого диапазона.

Работа в цифровом режиме C4FM

Трансивер поддерживает работу как со стандартной частотной модуляцией (25 кГц FM), так и в цифровом (12,5 кГц C4FM FDMA) режиме. В FT-991 предусмотрено использование двух цифровых режимов C4FM: Режим «V/D» (VOICE/DATA), в котором речь и цифровые данные передаются одновременно (два логических канала по 6,25 кГц). При этом, в передаваемом сообщении могут содержаться данные о месте нахождении станции. И режим «Voice FR», в котором осуществляется передача оцифрованного речевого сообщения во всей полосе 12,5 кГц. Режиму «V/D» соответствует наличие значка «DN» на ЖК-дисплее трансивера. При работе в голосовом FR режиме (значёк «VW» (VOICE WIDE) на ЖК-дисплее), данные о месте нахождении станции не отображаются.

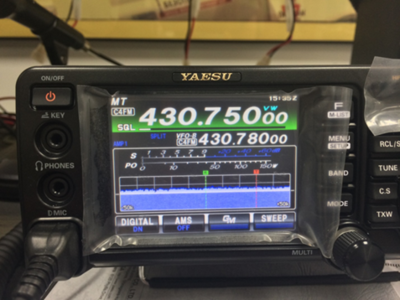

В трансивере реализована возможность автоматического выбора видов излучения — AMS (Automatic Mode Select) — при котором происходит автоматическое определение типов принимаемого сигнала с автоматическим переключением трансивера из аналогового режима FM в цифровой режим C4FM и обратно.

При работе в режиме C4FM можно включить или отключить в настройках служебный звуковой сигнал окончания передачи корреспондентом.

С помощью функции GM (монитор группы), можно создавать до пяти групп и прописать до 24 абонентов. При этом будут отображаться позывные, расположение операторов и расстояние до радиостанций, работающих в режиме DN с функцией GM и находящихся в зоне уверенного приема. Для этого необходимо будет прописать ID корреспондентов в группе.

Особенности работы трансивера на передачу

При работе трансивера на передачу, можно сформировать очень качественный, красивый сигнал и задать полосу модулирующего сигнала для формирования SSB. По умолчанию, в настройках трансивера, она находится в участке 300-2700 Гц. Можно задать следующие границы частот: 100-3000 Гц, 100-2900 Гц, 200-2800 Гц, 300-2700 Гц и 400-2600 Гц.

Эквалайзер микрофона позволяет сформировать любую АЧХ под любой микрофон и голос оператора. При правильных настройках речь оператора будет естественной.

При включении компрессии речевого сигнала существенно улучшается пикфактор. Уровень компрессии можно изменять от 5 dB до 10 dB.

Управлять переключением трансивера в режим передачи возможно разными способами: классический способ – с помощью кнопки «РТТ», расположенной на корпусе микрофона; с помощью разъёма «РТТ», который находится на задней панели трансивера посредством педали или иного устройства коммутации;с помощью функции [MOX] в меню настроек трансивера; в режиме голосового управления передачей (VOX).

В трансивере предусмотрен режим самоконтроля (монитора) при работе на передачу.

Особенности работы трансивера на приём

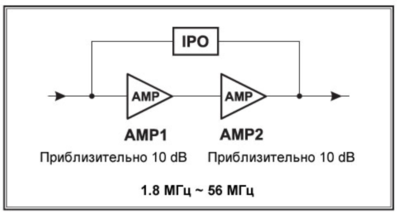

Для работы на высокочастотных диапазонах, в трансивере предусмотрена возможность подключения двух дополнительных усилителей радиочастоты с общим усилением около 20 dB. При работе на частотах ниже 10 МГц, подключение предусилителей, как правило, не используется.

Аттенюатор обеспечивает ослабление уровня входного сигнала на 20 dB. В особо тяжёлых случаях, когда рядом расположены мощные источники помех или мешающие радиостанции, в трансивере предусмотрен режим IPO. При этом предварительные отключаются и сигнал поступает непосредственно на вход первого смесителя.

Для борьбы с импульсными помехами предусмотрен подавитель помех (NB). Уровень подавления помехи выбирается дискретно в пункте меню «024 NB REJECTION» установок и может быть 10, 30 или 50 dB.

Самым действенным методом борьбы с подавлением тональных сигналов в полосе пропускания приемника является подключение режекторных (заградительных) фильтров. В трансивере их несколько типов.

В YAESU FT-991 имеется возможность выбора низкодобротного режекторного фильтра в полосе пропускания ПЧ (CONTOUR), который позволяет вырезать помеху в полосе от 10 до 3200 Гц.

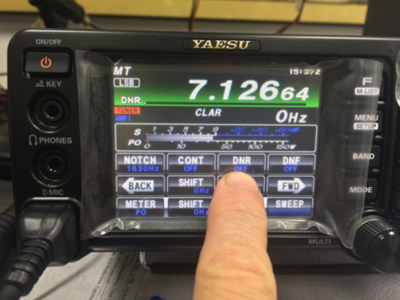

Цифровой режекторный фильтр (DNF) – это очень эффективный метод подавления тональных помех, способный подавить несколько сигналов несущих, попадающих в полосу пропускания приемника одновременно. Этот режим работы включается одним нажатием на кнопку [DNF] и не предусматривает какой-либо регулировки (см. видео).

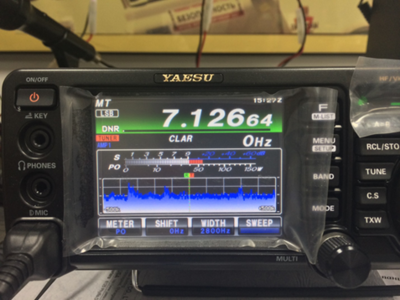

Кроме того, в трансивере реализован метод подавления нежелательных помех посредством регулируемого цифрового фильтра DNR, который наиболее эффективен в режиме SSB.

В трансивере так же используется функция смещения ПЧ, позволяющая управлять полосой пропускания DSP фильтра, смещая её вверх или вниз на ±1,2 кГц.

Для борьбы с нежелательными помехами и для улучшения разборчивости принимаемого сигнала, можно так же изменять ширину полосы пропускания ПЧ DSP фильтра. Ширина полосы пропускания и диапазон ее регулировки задаётся в зависимости от вида излучения: режим SSB: 1,8 кГц – 3,2 кГц (по умолчанию 2,4кГц); режим CW: 500 Гц - 3 кГц (по умолчанию 2,4кГц), режимы RTTY/DATA (LSB, USB): 500 Гц - 3 кГц (по умолчанию: 500 Гц).

Для остальных режимов ширина полосы пропускания не изменяется и имеет фиксированные значения: режимы FM/DATA-FM/C4FM: 16 кГц и режим АМ: 9 кГц.

Так же имеется возможность подключения узкополосного фильтра ПЧ. Выбор необходимого ПЧ DSP фильтра для текущего вида излучения происходит одним нажатием кнопки [NAR/WIDE]. Выбранный фильтр не требует изменения положения регулятора «MULTI» в режиме «WIDTH/SHIFT».

Выбранный фильтр не требует изменения положения регулятора «MULTI» в режиме «WIDTH/SHIFT».

Для наилучшего качества и комфортного приёма так же можно задать частотную характеристику аудиофильтра (APF) приёмника в трансивере. Полоса пропускания фильтра выбирается в пункте меню «113 APF WIDTH» путем установки значения NARROW/MEDIUM/WIDE (узкий/средний/широкий). Кроме того, в меню настроек трансивера имеется возможность выбора аудиофильтров для разных видов излучения:

  • SSB (пункты меню от «104»до «107»),

  • CW (пункты меню от «050» до «053»),

  • DATA (пункты от «066» до «069»),

  • RTTY (пункты от «094» до «097»,

  • АМ (пункты меню от «041» до «044»).

В YAESU FT-991 реализованы как функции расстройки (CLAR) c диапазоном регулировки ±9,999 кГц, так и режим SPLIT, обеспечивающий работу с разносом частот.

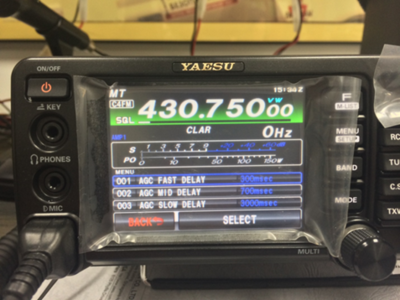

В меню настроек трансивера можно запрограммировать различные значения времени задержек АРУ.

Работа с использованием репитеров

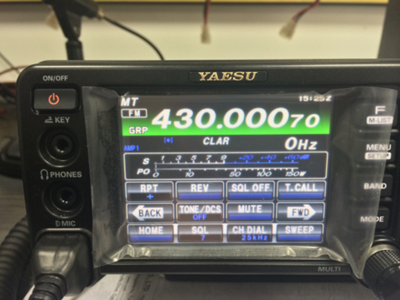

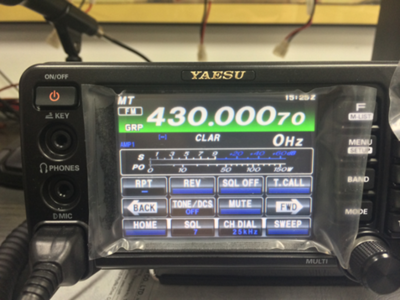

В трансивере FT-991 работа с использованием репитеров предусмотрена только в диапазонах 29, 50, 144 и 430 МГц. Для диапазона 144 МГц рекомендован репитерный разнос частот 600 кГц, а для диапазона 430 МГц рекомендуемый разнос составляет 1,6 МГц или 7,6 МГц. Для работы с субтонами в трансивере имеется возможность выбора стандартных значений тонов CTCSS. По умолчанию стоит субтон 1750 Гц.

В трансивере предусмотрен режим автоматического включения репитерного разноса частот (ARS).

Особенности работы трансивера в режиме CW

Телеграфный ключ подключается к разъёму на передней панели трансивера. Можно осуществлять манипуляцию и с компьютера, который подключается к специальному разъёму на задней панели трансивера (необходимые настройки в пункте меню «060 PC KEYING»). Для дистанционного управления трансивером с персонального компьютера нужно установить USB драйвер.

Как и во многих современных трансиверах, в YAESU FT-991 имеется возможность работать как с обычного, ручного ключа, так и с помощью манипулятора, так как в трансивере имеется встроенный электронный ключ с памятью. При этом скорость передачи выбирается в пределах (4 - 60 WPM).

При необходимости, можно изменить полярность манипулятора для «леворуких» и «праворуких» операторов, а так же соотношение длительности передачи точки/тире (вес ключа). По умолчанию вес ключа соответствует 3:1 (длительность тире в три раза больше точки).

В меню установок электронного ключа можно выбрать следующие параметры: «OFF» (обычный, ручной ключ), «BUG», «ELEKEY-A», «ELEKEY-B», «ELEKEY-Y», «ACS» (в случае использования манипулятора).

Электронный ключ позволяет работать как в дуплексном (Full QSK), так и в полудуплексном режиме работы. Необходимая конфигурация выбирается в пункте меню установок «056 CW BK-IN TYPE». По умолчанию режим CW в трансивере FT-991 сконфигурирован для работы в режиме полудуплекса. Длительность задержки может быть отрегулирована в пределах от 30 мс до 3 секунд с помощью пункта меню «057 CW BK-IN DELAY».

Уровень громкости сигнала самоконтроля CW задаётся в параметре «MONITOR». Соответственно, можно выбирать и тональный сигнал для самоконтроля CW (от 300 Гц до 1050 Гц с шагом в 10 Гц).

При наличии установленного опционального модуля FFT, можно включить функцию «CW SPOT» (настройка на сигнал CW по нулевым биениям). Это очень удобный метод, позволяющий наиболее точно настроиться на частоту другой станции, обычно использующей узкополосный телеграфный фильтр. Это может помочь в определённых условиях при работе в большом “pile-up”, когда из-за «свалке» на частоте очень трудно выделить сигнал нужной радиостанции.

В трансивере Yaesu FT-991 предусмотрена автоматическая запись или передача CW сообщений, например, при работе в соревнованиях с помощью внешней панели дистанционного управления FH-2 , которая подключается к разъему REM/ALC.

Работа с каналами памяти

Память YAESU FT-991 позволяет сохранять частоты, виды излучения и прочие параметры, используя до 99 каналов. Каналы памяти могут быть распределены по шести группам. Дополнительно предусмотрено 9 пар каналов-границ сканирования (PMS), а также 5 каналов памяти быстрого доступа (QMB).

В трансивере FT-991 предусмотрено сканирование частот как в режиме VFO, так и в режиме каналов памяти. Для ограничения области сканирования (или ручной перестройки частот) можно использовать программируемое сканирование (PMS) и девять специальных пар каналов памяти («P-1L/P-1U» - «P-9L/P-9U»). Функция PMS очень удобна при необходимости поиска сигнала корреспондента в определенном участке диапазона.

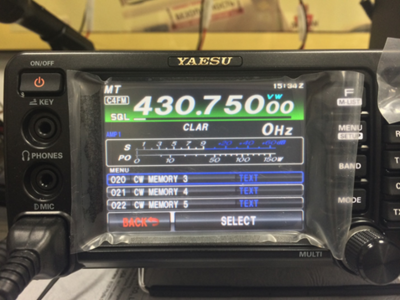

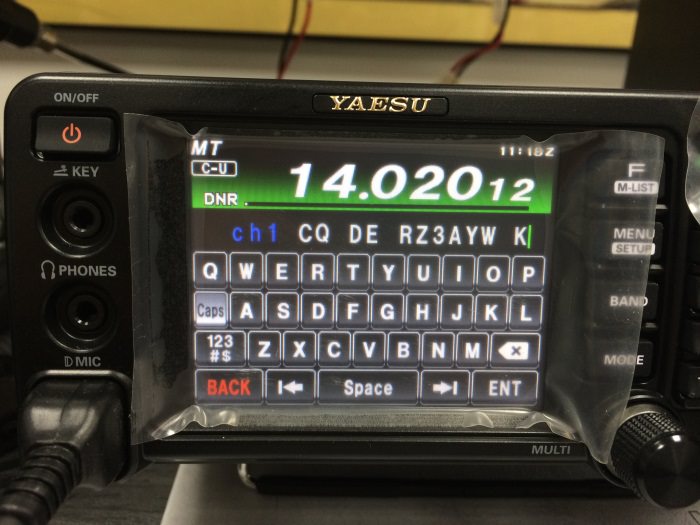

Трансивер позволяет осуществлять как запись речевых сообщений с последующей передачей их в эфир (5 ячеек памяти), так и запись CW сообщений с последующей передачей их в эфир (5 ячеек памяти). Запись CW сообщений можно выполнить с помощью манипулятора, внешней панели FH-2, либо набрать CW текст непосредственно с ЖК-дисплея трансивера. При работе в соревнованиях, есть возможность программирования порядкового номера связи.

Сброс настроек трансивера

В случае проблем, можно выполнить сброс настроек трансивера по умолчанию, который выполняется тремя способами: сброс по умолчанию только каналов памяти без каких-либо других изменений в конфигурации трансивера; сброс по умолчанию запрограммированных пользователем настроек меню и полный сброс всех значений памяти трансивера в заводские установки.
