РАДИОПРОЗРАЧНЫЕ КАНАТИКИ МАСТРАНТ




MastrantСпециальные синтетические канаты для антенно-мачтовых конструкций. Тросы из синтетических волокон имеют высокую прочность, минимальную растяжимость и эластичность, долговечность, низкую гигроскопичность, минимальный радиус изгиба, возможность вязания узлов и устойчивость к УФ излучению, атмосферным влияниям, кислотным mastrant vidи щелочным средам. Благодаря отсутствию электропроводности полимерных канатов, диаграммы антенн, растянутых такими оттяжками, не изменяют своей формы. Даже если оттяжки попадают в область формирования диаграммы антенны.
Это очень важно как радиолюбителям, так и  пользователям профессиональных станций, нуждающимся в предсказуемости диаграмм антенн от средних волн до УКВ диапазона.

Ассортимент синтетических тросов производства чешской Компании«MASTRANT» специально разработанных для установки антенных мачт.


Xарактеристики



Модель

Диаметр, мм

Прочность
daN = ca 1 кг

Рекомендованная рабочая нагрузка
daN = ca 1 кг

Удлинение, %

Вес, кг/100 м

Цена, руб/метр



Mastrant-P 2 mm

2

100

30

2,40

0,2

13



Mastrant-P 4 mm

4

400

120

2,40

1,5

24



Mastrant-P 6 mm

6

850

255

2,40

3,7

44



Mastrant-P 14 mm

14

3100

930

2,40

12,5

123



Mastrant-D 6 mm

6

1800

540

1,20

3,4

120



Mastrant-D 8 mm

8

2600

780

1,20

4,6

170

1 daN = 10 N, это эквивалент веса 1 кг. Рекомендованная рабочая нагрузка тросов - 30 % максимальной прочности

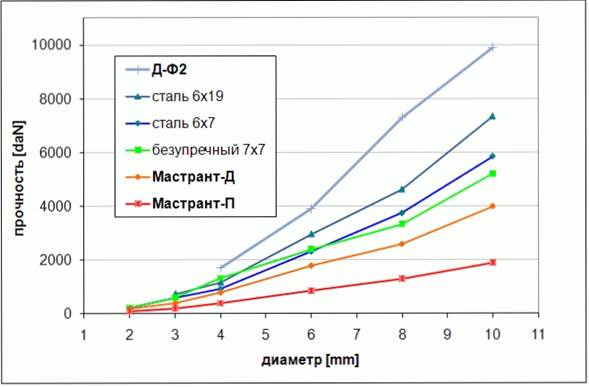

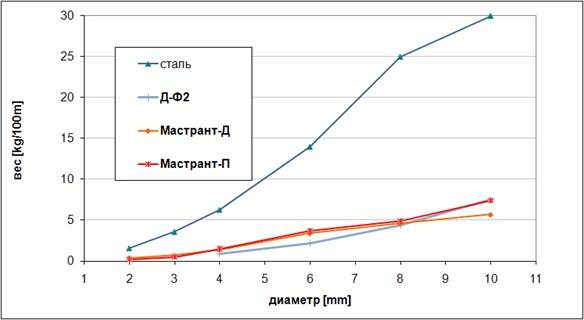

Сравнение синтетических тросов и тросов из стали
diagMast1

diagMast2







 Основные правила применения синтетических тросов.
При планировании системы оттяжек из синтетических тросов следует учесть следующие факторы.

  1. Надежность системы определяется самым слабым звеном. Элементы системы оттяжек должны быть сбалансированы по прочности.
  2. Даже самые современные синтетические тросы упруги – изготовленные из них оттяжки растягиваются при увеличении нагрузки. Это следует учесть при проектировании схемы мачты и её расчалки. Даже если синтетическими тросами растягиваются только элементы антенны, следует учитывать, как удлинение оттяжек повлияет на прочность всей конструкции. В некоторых случаях следует использовать тросы с большей прочностью (и меньшим удлинением), чем для конструкций, которые не чувствительны к удлинению оттяжек. Проблема проявляется в случаях, когда точка крепления оттяжки расположена слишком близко к основанию мачты, или при использовании мачты ферменной конструкции с малой гибкостью.
  3. Синтетический трос должен быть защищен от всех видов острых краев. Следует закреплять трос через коуш или привязать его к карабину с гладкой поверхностью. Учитывайте, что коррозия нарушает поверхность металлических элементов. Никогда не привязывайте трос непосредственно к каменной поверхности. Если необходимо использовать камень или бетон, как точку привязывания троса, рекомендуется использовать петлю из стального троса, соединенную с оттяжкой из синтетического троса через гладкую муфту.
  4. Опасно соприкосновение оттяжек с ветвями деревьев, раскачивающимися под действием ветра. Достаточно всего несколько дней, чтоб перетереть синтетический трос.
  5. В нижней части оттяжка должна состоять из стального троса на протяжении 2-4 метров. Это гарантирует, что синтетический трос не будет "уничтожен" животными или вандалами.

Ключевым элементом безопасности является крепление конца каната.

  1. Для постоянного крепления следует оборудовать конец троса надлежащего размера коушем и зажимом.

KrepMast1

  1. При креплении троса узлом, убедитесь, что он не перетирается об объект крепления, даже если речь идет о гладкой точке крепления. Рекомендуется использовать карабин

KrepMast2

  1. За коушем должен следовать зажим. Производитель рекомендует дуплексный зажим. За основным зажимом, установленным около коуша, свободный конец троса закрепите повторно. Элементом безопасности может служить ещё один зажим или узел. Кроме того, зафиксируйте свободный конец троса кабельной стяжкой.

KrepMast3

  1. Под нагрузкой диаметр троса уменьшается и, следовательно, ослабляются зажимы. Это следует учесть при монтаже.

KrepMast4

  1. Не используйте обжимные зажимы. Они разработаны для стальных тросов и могут перерезать синтетический трос.

KrepMast5

  1. Производитель рекомендует использовать клиновые зажимы. Они хорошо защищают синтетический трос и ими легко регулировать длину оттяжек.

Наиболее распространенные ошибки:

    • Крепление оттяжки расположено слишком близко от основания мачты и угол между оттяжкой и телом мачты значительно меньше, чем 45 градусов.
    • Коуши установлены на нерастянутом тросе.
    • За зажимом нет элемента безопасности (второй зажим, узел).
    • Конец троса не оборудован коушем, а непосредственно привязан к конструкции.
    • Трос был прогрызен животным или разрезан вандалом.

Необходимо регулярно проводить диагностику и проверку тросов оттяжек. Согласно документации производителя выбраковка и замена должна проводиться не реже 1 раза в 3 года.
