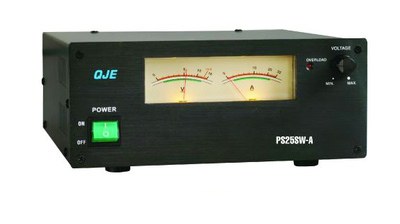

Источники питания этой серии представляют собой низкопрофильные импульсные блоки питания, предназначенные для работы со связной аппаратурой. Они имеют низкий уровень собственных пульсаций, не превышающий уровень 100 мВ (пик), небольшой вес и компактные размеры.На лицевой панели расположен разъём прикуривателя, рассчитанныйна ток в нагрузке до 10 Ампер, кнопка включения питания и индикатор наличия сети 220 Вольт. Клеммы для подключения основной нагрузки установленына задней панели. Там же находится трёхполюсная вилка со встроенным предохранителем5 Ампер, предназначеннаядля подключения стандартного шнура питания и подстроечный резистор для установки номинального уровня выходного напряжения. В модели PS23SWI этим резистором регулируется уровень выходного напряжения в диапазоне 10-15 Вольт, а в модели PS23SWII – в пределах 27,6-29 Вольт. Защитасобственных элементов схемы по тепловому режиму обеспечивается встроеннымвентилятором. В блокахпитания предусмотрена защита подключенного оборудования от короткого замыкания, от превышения уровня выходного напряжения и от переполюсовки, а предельная простота органов управления создаёт максимальное удобство в работе.
Параметры:
Технические характеристики |
Напряжение питания: |
220В/50Гц |
Выходное напряжение, В |
3-15 (регулируемое)
|
Максимальный ток в нагрузке, не менее, А |
25
|
Уровен шума, не более мВ: |
50
|
Габаритные размеры (Ш х В х Г), мм: |
220х110х220
|
Вес, КГ: |
2,7
|
