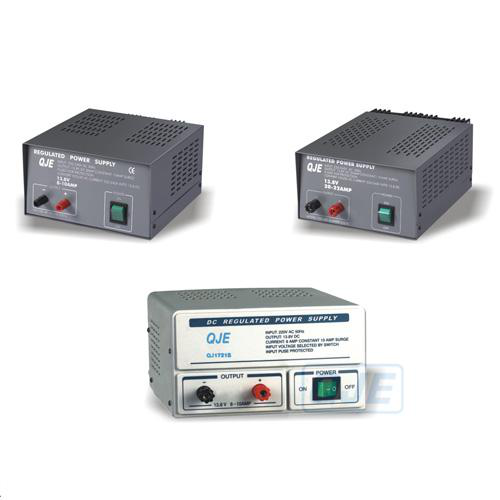

Блоки питания этого модельного ряда были специально сконструированыдля работы с оборудованием радиосвязи. В частности, для работы с радиостанциями Си Би и УКВдиапазонов. Они представляют собой трансформаторные нерегулируемые источники питанияс уровнем выходного напряжением 13,8 Вольт. Блоки питания имеют компактные размеры и низкий уровень собственных пульсаций. Они обеспечивают высокую стабильность своих выходных параметров и гарантируют высокую степень защиты от короткого замыкания подключенного оборудования. Кроме клемм для подключения нагрузки и выключателя питания, у источников питания этих серийнет никаких других органов управления или устройств индикации, за счёт чего была достигнута простота и высокая надёжность конструкции.
Параметры:
Напряжение питания: |
220В/50Гц |
Выходное напряжение, В |
13.8 (нерегулируемое)
|
Максимальный ток в нагрузке, не менее, А |
- QJ1860: 3
- QJ1861: 5
- QJ1862: 8
- QJ1863: 12
- QJ1864: 17
- QJ1865: 22
- QJ1866: 27
- QJ1867: 32
|
Уровен шума, не более мВ: |
- QJ1860/QJ1861/QJ1862: 100
- QJ1863/QJ1864: 120
- QJ1865/QJ1866/QJ1867: 150
|
Габаритные размеры (Ш х В х Г), мм: |
- QJ1867: 10
- QJ1860: 125x71x60
- QJ1861: 105x77x190
- QJ1862: 144x100x205
- QJ1863: 144x100x230
- QJ1864/QJ1865: 144x100x280
- QJ1866/QJ1867: 300x150x235
|
Вес, КГ: |
- QJ1860: 1,9
- QJ1861: 2,1
- QJ1862: 2,7
- QJ1863: 4.2
- QJ1864: 5,5
- QJ1865: 6,6
- QJ1866: 8
- QJ1867: 10
|
