Базово-мобильная радиостанция Retevis ra25

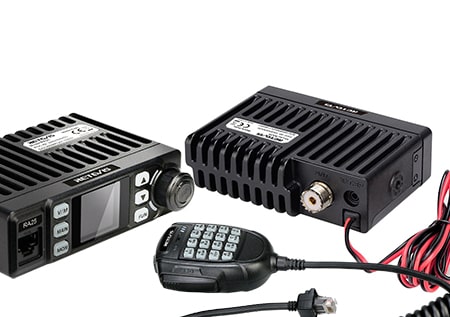

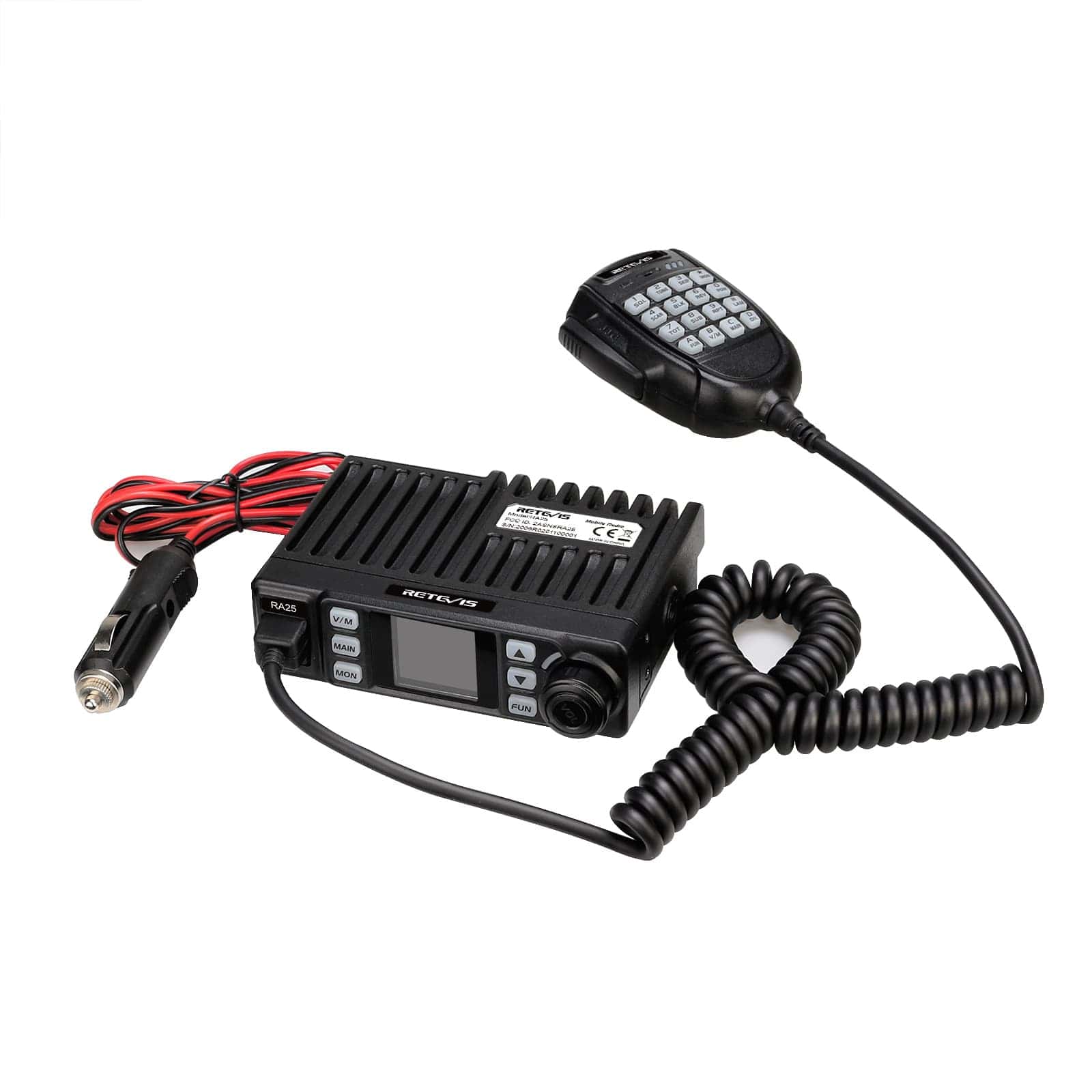

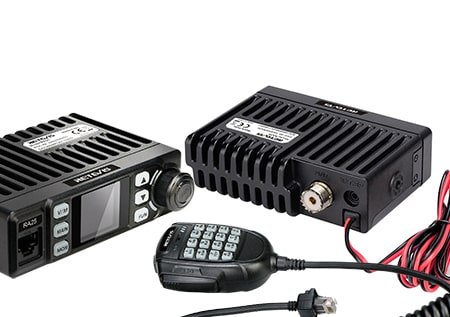

Радиостанция базово-мобильная UHF / VHF диапазонов с тангентой в комплекте.

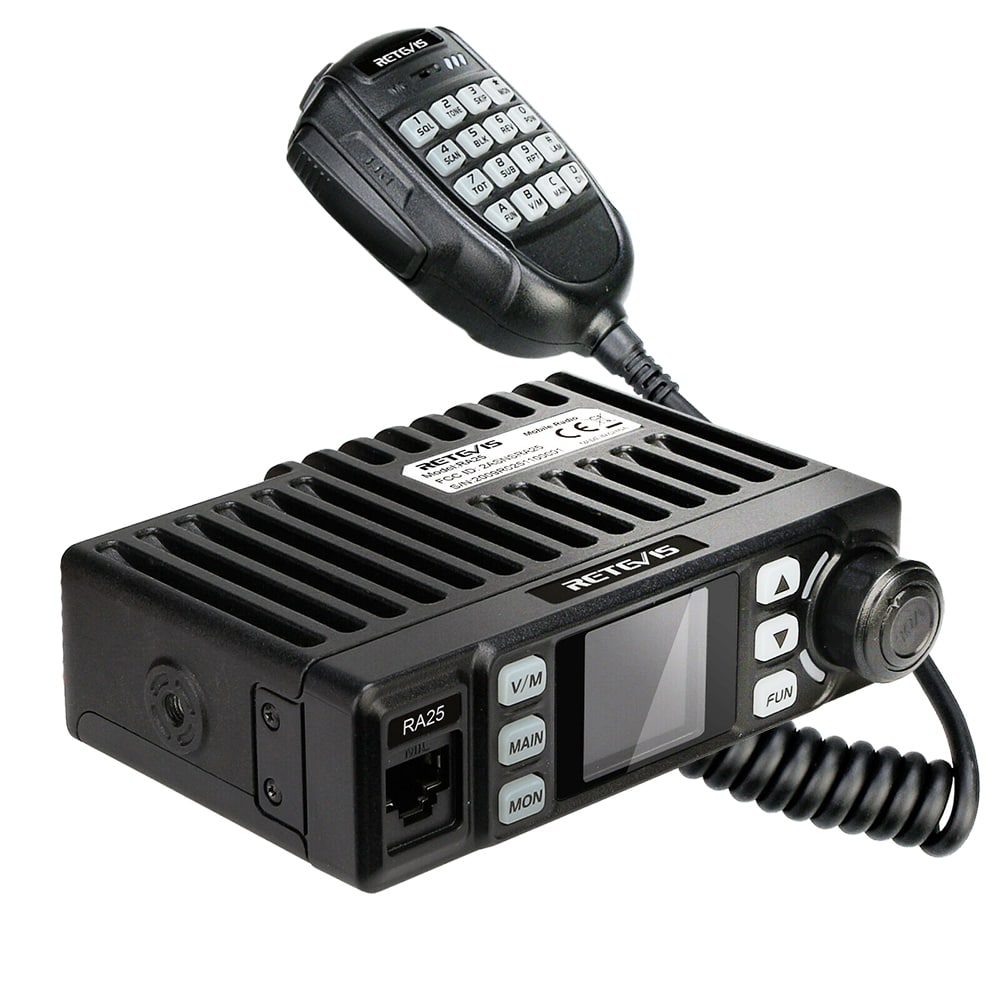

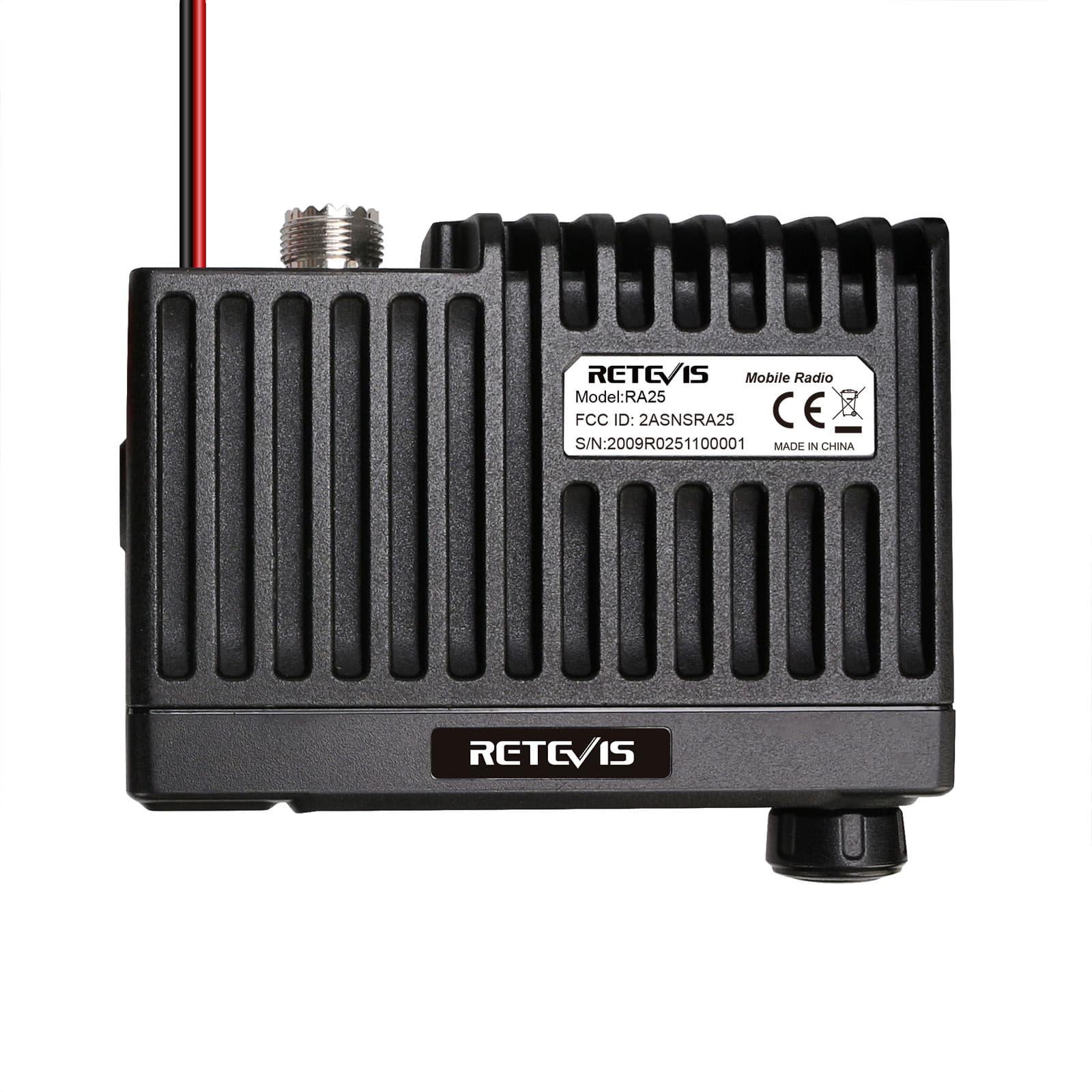

Охлаждение осуществляется через алюминиевый корпус, который выполнен как радиатор.

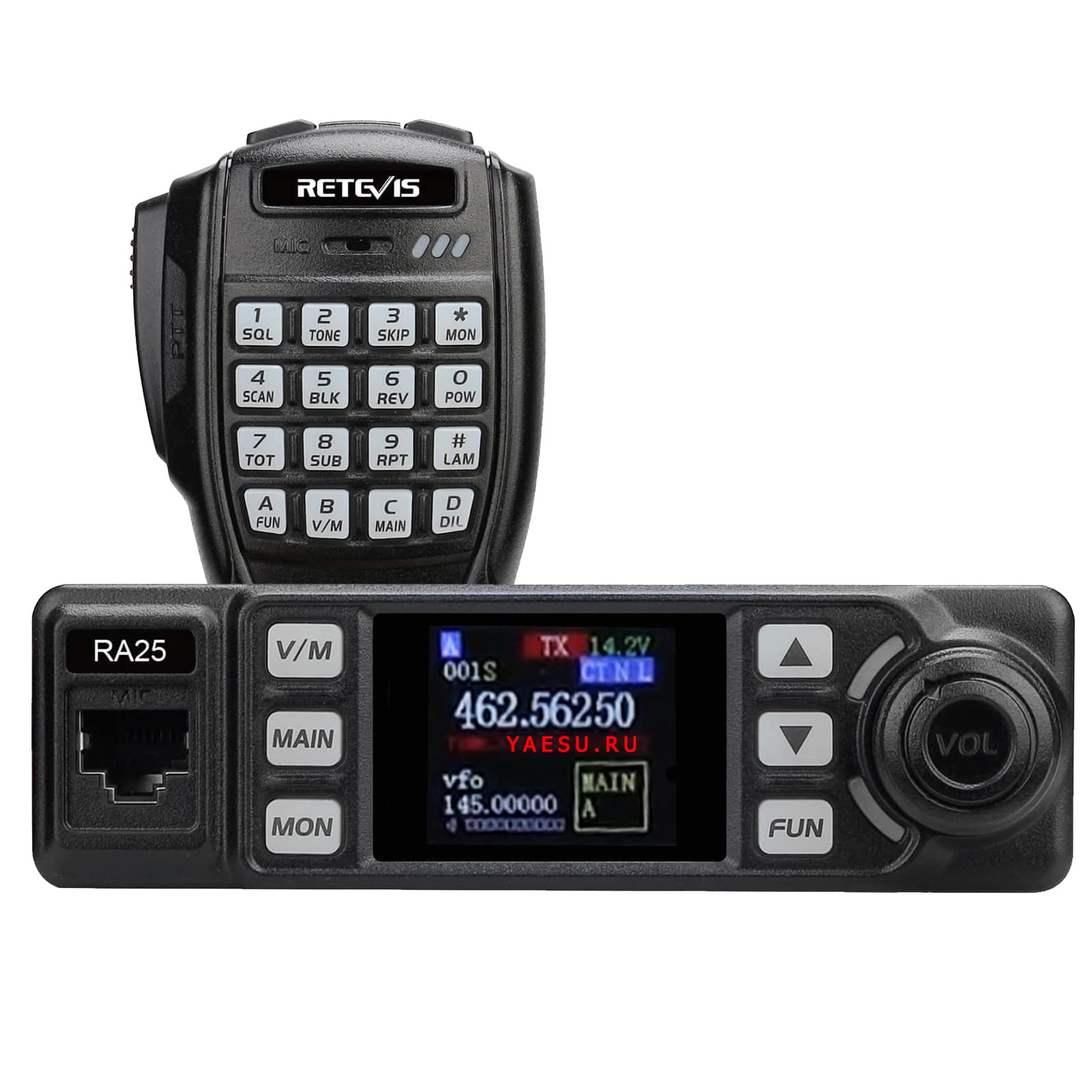

TFT дисплей размером в 1.44 дюйма выводит всю необходимую информацию для работы в эфире.
Станция имеет 500 программируемых каналов.

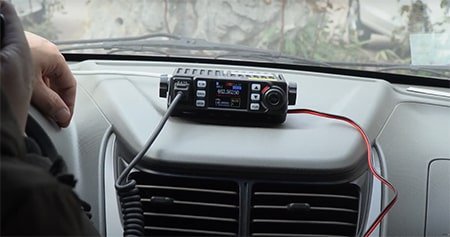

Удобный корпус небольшого размера позволяет разместить станцию почти в любом месте автомобиля, а подключить через разъём прикуривателя.

Мощность передатчика достигает 20 Вт при работе на VHF диапазоне или 18 Вт в UHF.
Громкость встроенного динамика 2 Вт и предусмотрено подключение внешнего динамика через джек на задней панели корпуса.

Измерения параметров двух-диапазонной радиостанции Retevis RA25

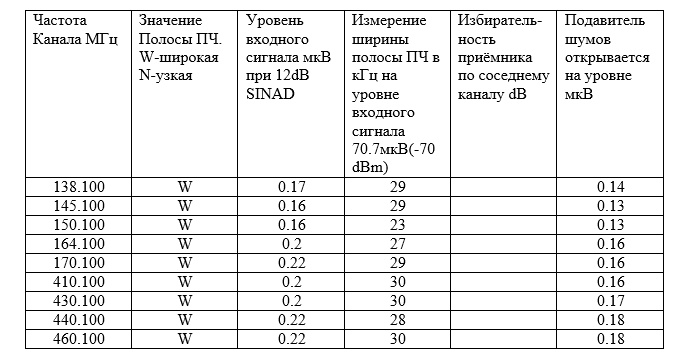

В таблице приведены данные измерения чувствительности приёмника и ширины полосы принимаемых частот трансивера.

Параметры входного сигнала приёмника: 1кГц частота тона модуляции, ±3.5 кГц ширина полосы девиации. Уровень сигнала фиксируется при достижении значения 12dBm SINAD и определяется как чувствительность приёмника (не хуже значения …мкВ в таблице).

Ширина полосы принимаемых частот определяется на уровне сигнала 70.7мкВ (-70dBm).

Ширина полосы излучаемых частот на уровне минус 30dB - 18.8кГц (норма 18.8кГц)

Уровень излучаемых частот в соседнем канале минус 36dB

Уровень побочных излучений минус 26.5dB

Заявленная мощность передатчика: Вт -20

Диапазон частот: 136-174мГц; 400-470мГц

Тестирование производил от стабилизированного источника питания 13,8 В.

Заключение:

Тестирование проводилось в канальном режиме.

Характеристики трансивера Retevis RA25 подобны аналогичным радиостанциям, собранным на чипе RDA .Звучание на прием и передачу хорошее, звонкое. Мощность передатчика близка к заявленной 20Вт в диапазонах VHF и UHF. Ширина полосы приёмника немного шире нормы (норма 25кГц).

Программное обеспечение простое, понятное. Имеются множественные настройки 2-и 5-тонового сигналинга, что позволяет работать в сети с более дорогими радиостанциями. Кабель программирования C9161A подключается в гнездо тангенты.

Защита от воды и пыли отсутствует. Корпус крепкий, выполнен добротно, но нижняя крышка пластиковая. Плата отмыта от флюса, монтаж деталей ровный.

Рекомендации:

Схемотехника прямого преобразования не очень хороша для сложных электромагнитных условий города. Общее впечатление-среднее, как портативная, но в корпусе для установки в панель автомобиля. Так как не имеет вентилятора для обдува корпуса, возможен нагрев при долгой работе на передачу.

Дизайн приятный, дисплей, хоть и маленький, как в портативных радиостанциях, но информативный и яркий, программирование не составляет затруднений, программа понятная. Подойдет как радиостанция начального уровня.

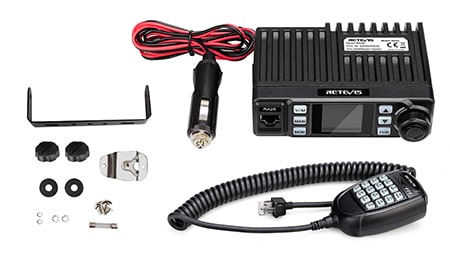

Комплектация

1 x Мобильная станция
1 x Предохранитель
1 x Тангента
1 x Упаковка с крепежными элементами
1 x Инструкция по эксплуатации

Параметры:

• Диапазоны частот VHF:144-146 мГц UHF: 430-440 мГц FM 86.7-108 мГц
• Количество каналов 500
• Мощность передатчика до 20Вт
• Шаг частот 2.5кГц, 5кГц, 6.25кГц, 10кГц, 12.5кГц, 15кГц, 20кГц, 25кГц, 30кГц, 50кГц
• Напряжение питания 13.8V DC
• Стабильность частоты ±2.5 ppm
• Температура эксплуатации -20C-+60 c
• Габариты(mm) 124 x 101 x 36
• Вес 0.45Kg
