Антенна предназначена для работы на радиолюбительском диапазоне 80 м или службы МИС в соответствующем участке частот.
Антенна представляет собой полуволновой, несимметричный разрезной вибратор. Сопротивление такой антенны находится в районе 120 Ом.
Питание антенны осуществляется коаксиальным кабелем, для симметрирования используется балун с коэффициентом трансформации 1:2,5. Для расширения рабочей полосы полотно антенны выполнено из двух проводников, закреплённых с помощью диэлектрических распорок.

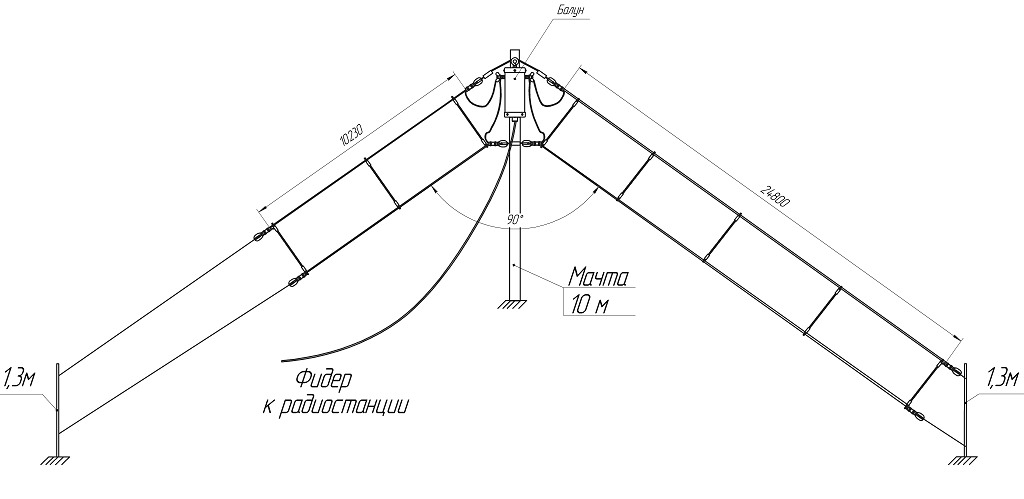

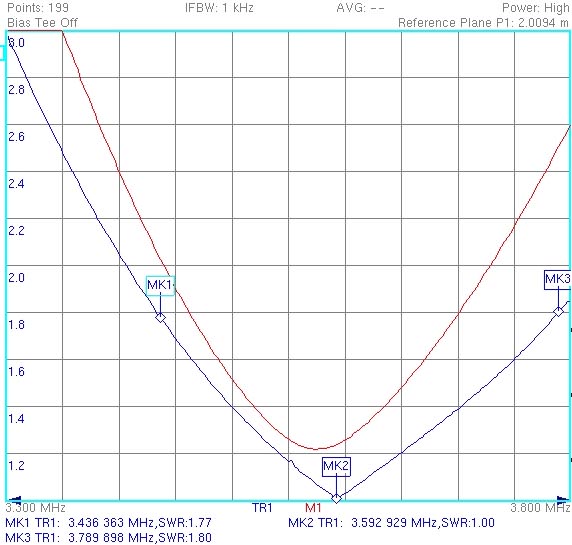

Для примера, показаны два графика КСВ - для одного (выше) и двух проводов.

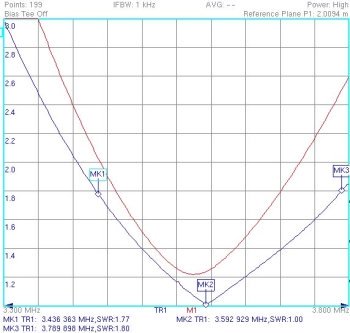

Типовой график КСВ
Технические характеристики:
|
Электрические характеристики
|
|
Модель
|
DKW-80
|
|
Рабочий диапазон частот, МГц
|
3,54-3,73 - 80 м
|
|
КСВ не хуже
|
2
|
|
Поляризация
|
горизонтальная
|
|
Импеданс, Ом
|
50
|
|
Допустимая мощность, Вт
|
800
|
|
Механические характеристики
|
|
Модель
|
DKW-80
|
|
Длина антенны, м
|
35 м
|
|
Масса антенны, кг
|
2,650
|
|
Материал излучателей
|
Стальной трос в полимерной оболочке
|
|
Материал и цвет РПУ балуна
|
Белый стеклопластик
|
|
Разъем
|
SO-239
|
|
Крепление
|
На мачте и трубостойках
|
