Описание

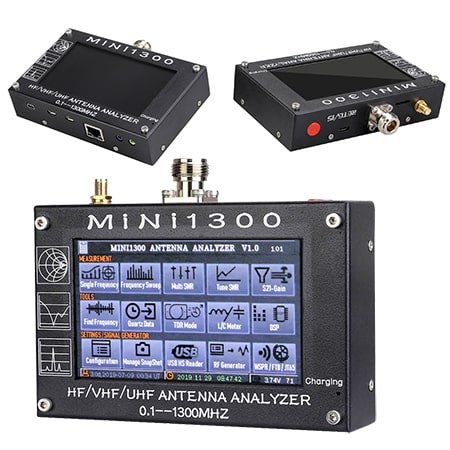

Анализатор характеристик антенны RETEVIS Mini 1300

Анализатор характеристик антенны Mini 1300 0,1-1300 МГц с цветным сенсорным дисплеем от Retevis.

Имеет встроенный li-ion аккумулятор.

Купить анализатор антены

Тестирование HF/VHF/UHF Antenna Analyzer MINI 1300

Антенный анализатор, разработанный EU1KY и повторенный китайским производителем, представляет собой прибор, основанный на векторном анализе и сравнении частотных характеристик подключаемых к нему цепей и антенно-фидерных устройств и выводе результатов измерения в удобном для пользователя графическом виде.

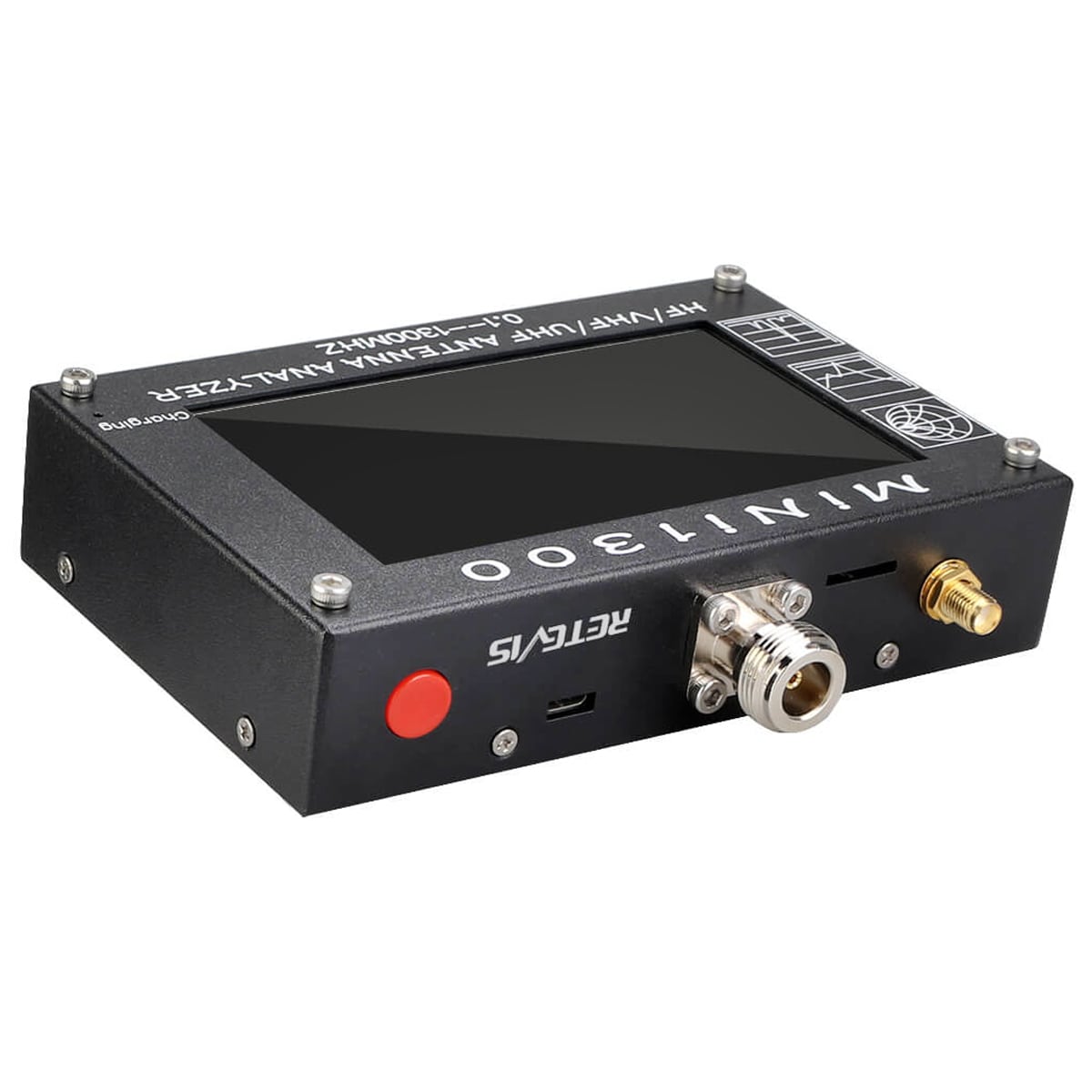

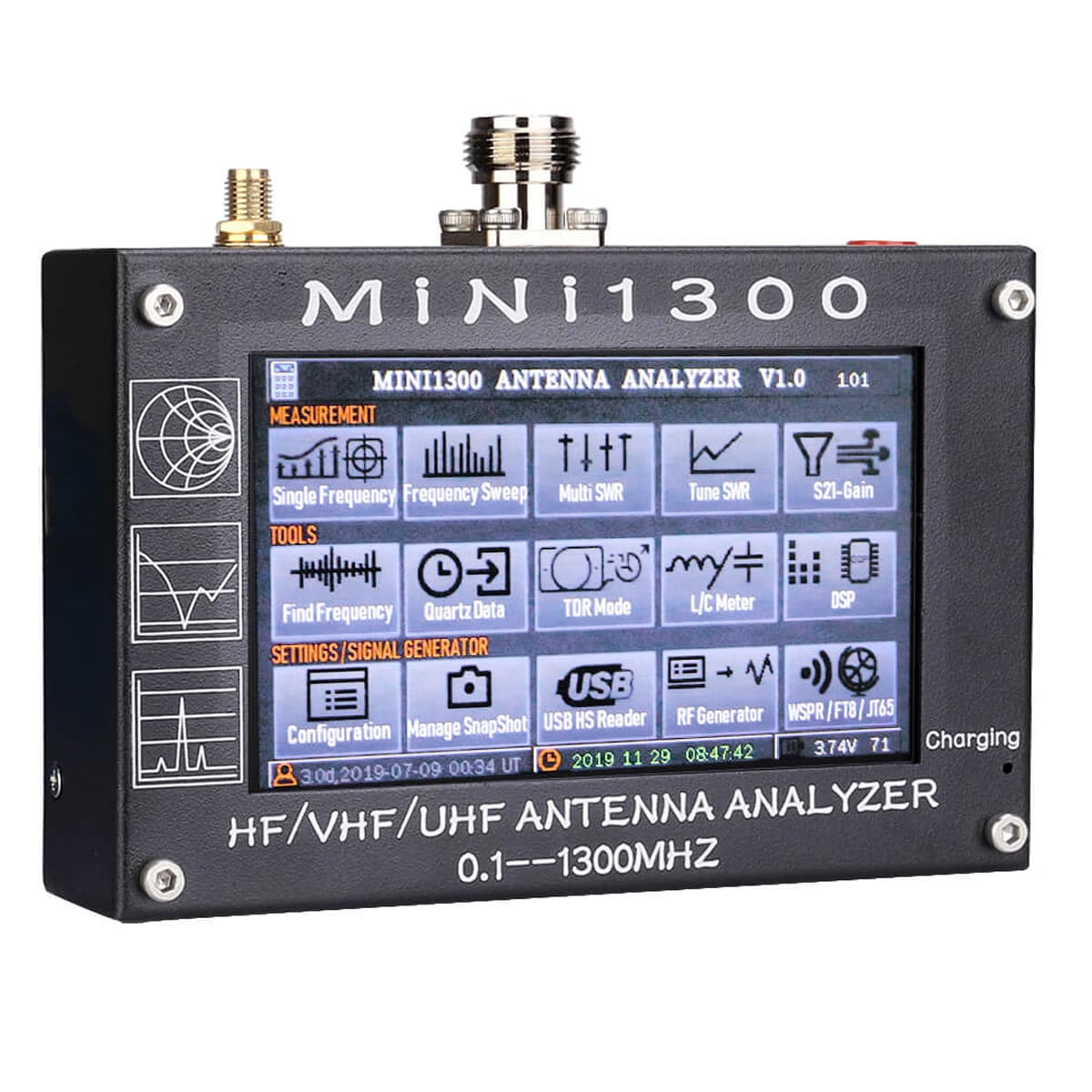

Конструктивно прибор выполнен в окрашенном порошковым методом корпусе из стали. Прибор имеет на передней части яркий удобочитаемый дисплей с сенсорным управлением размером 4,3 дюйма(9,6 х 5,5 см). В верхней части прибора расположены высокочастотные разъемы, гнездо зарядки микроюсб,разъем для карты памяти микросд кнопку включения. В нижней части имеются разъемы miniUSB,2 шт microUSB, Ethernet, 2 разъема 3,5 мм.

Внутри прибора АКБ 2000 мач, преобразователь напряжения на одной плате, 2 аналоговая измерительная плата и плата цифровой обработки .

Возможности прибора по измерениям:

1. Одночастотное непрерывное сканирование антенно-фидерного тракта.

2. Панорамное сканирование характеристик антенны на выбранном диапазоне частот.

3. Мультиизмерение на разных 5 диапазонах с разной полосой пропускания в реальном времени.

4. Простой одночастотный измеритель КСВ.

5. Векторный анализатор с одноразовым сканированием выбранного участка частот.

6. Спектроанализатор выбранного участка частот с непрерывным сканированием.

7. Измерение параметров кварцевых резонаторов.

8. Измерение параметров и примерной длины коаксиального кабеля.

9. Измерение индуктивности, емкостей.

10. Анализатор спектра DSP в реальном времени.

11. Генератор частоты от 100 кГц до 1299.999 кГц с АМ и ФМ модуляцией.

12. Микромощный маяк-генератор с цифровыми видами модуляции WSPR, FT8, FT4, JT65.

Все произведенные измерения и графики можно сохранить на карту памяти для их последующего изучения в формате рисунка. Также возможно подключение прибора к компьютеру в стационарных условиях и вывода изображения на дисплей.

Прибор поставляется некалиброванным, но так как предназначен для работы с ним опытным радиолюбителям, откалибровать его будет незатруднительно.

Векторный анализатор представляет для радиолюбителя среднего достатка интересное решение по комплектованию домашней лаборатории. Но так как эти приборы не могут быть сертифицированы, как более дорогие профессиональные приборы, то и могут быть рекомендованы только для любительских измерений.

Параметры:

  • Диапазон частот: 0,1-1300 МГц
  • Сопротивление: 50 Ом.
  • Питание для зарядки 5 Вольт / 1 Ампер
  • Тип дисплея сенсорный TFT
  • Размеры: 133 x 85 x 29 мм.
  • Вес: 490 г.
  • Разъем: UHF N типа
  • Поддержка TF card
