Миниатюрный КВ (SDR) трансивер RETEVIS HS1 (0,5-30МГц), 15 Вт

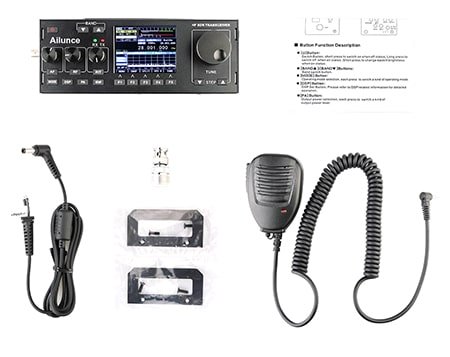

• 1 х трансивер RETEVIS HS1
• 1 х микрофон
• 1 х кабель питания
• 1 x антенный переходник
• 1 х инструкция по эксплуатации

Испытания:

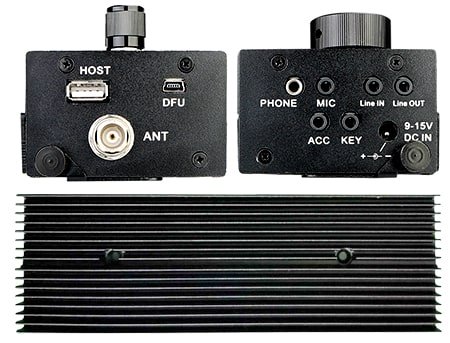

Была обследована коротковолновая радиостанция AILUNCE HF SDR Transceiver Model HS1. Трансивер поставляется в коробке, комплектация стандартная-трансивер, кабель питания, тангента с микрофоном Радиостанция собрана в стальном окрашенном корпусе, на котором имеется поворачиваемая пластина сзади, для установки трансивера под углом на столе.

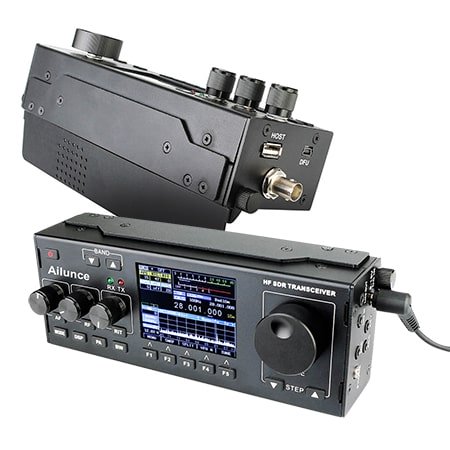

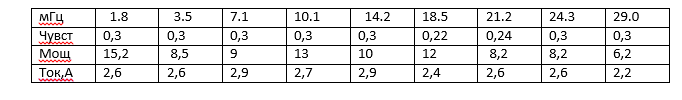

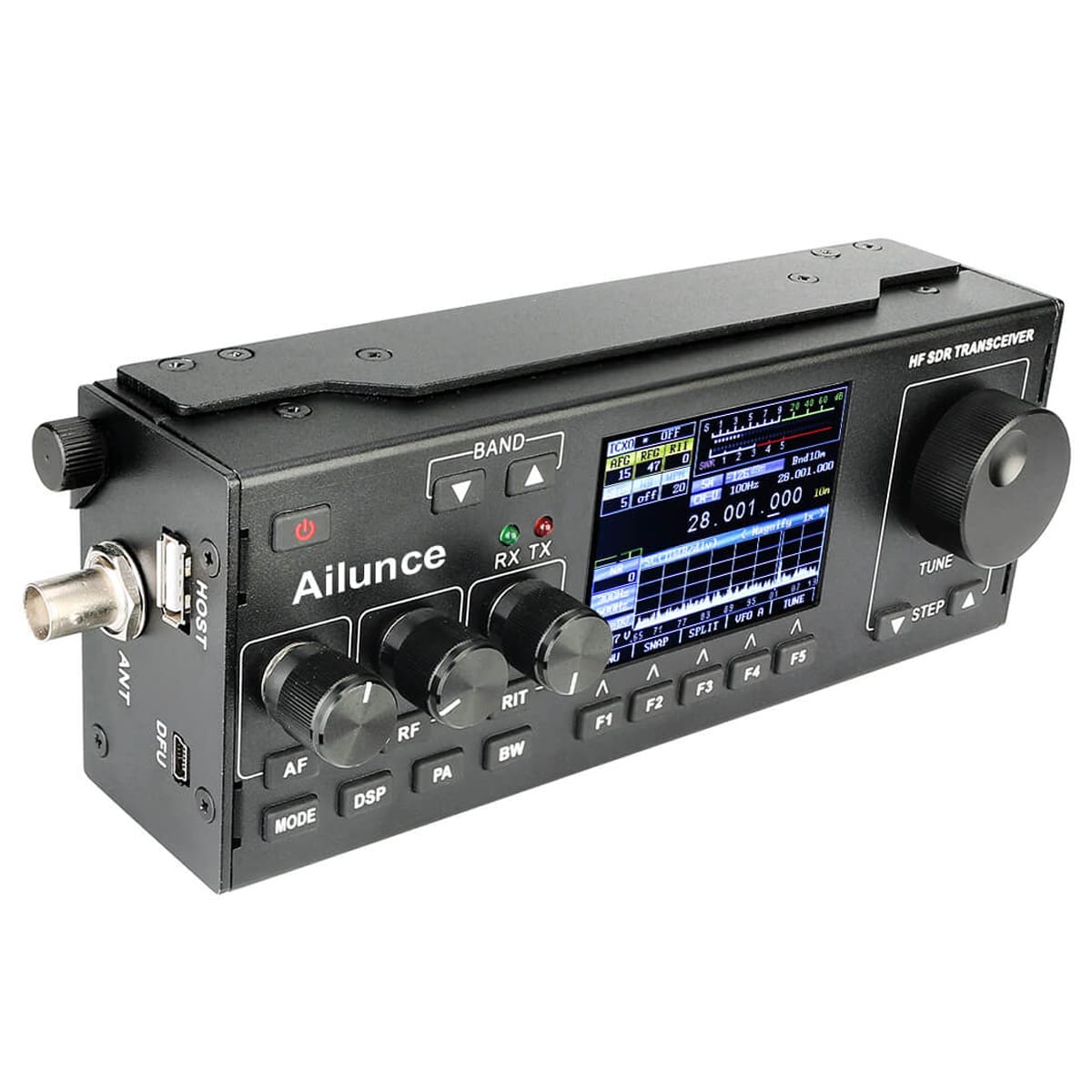

На передней панели располагаются: валкодеры, кнопки и дисплей. Трансивер конструктивно состоит из двух плат: платы управления с дисплеем и платы радиочастотного тракта, которые собраны относительно аккуратно по установке СМД деталей. Измерения чувствительности и другие параметры производились в серединах радиолюбительских диапазонов сервисным монитором Agilent HP8935. Замеры параметров

Потребление по току в режиме приема 300 ма, при максимальной громкости до 420 ма.

Усилитель мощности построен по двухтактной схеме на транзисторах RD15HVF1, работает в линейном режиме, что отражается на энергопотреблении в режиме передачи, но уменьшает уровень внеполосных излучений.
