Автомобильная радиостанция Baofeng Mini One

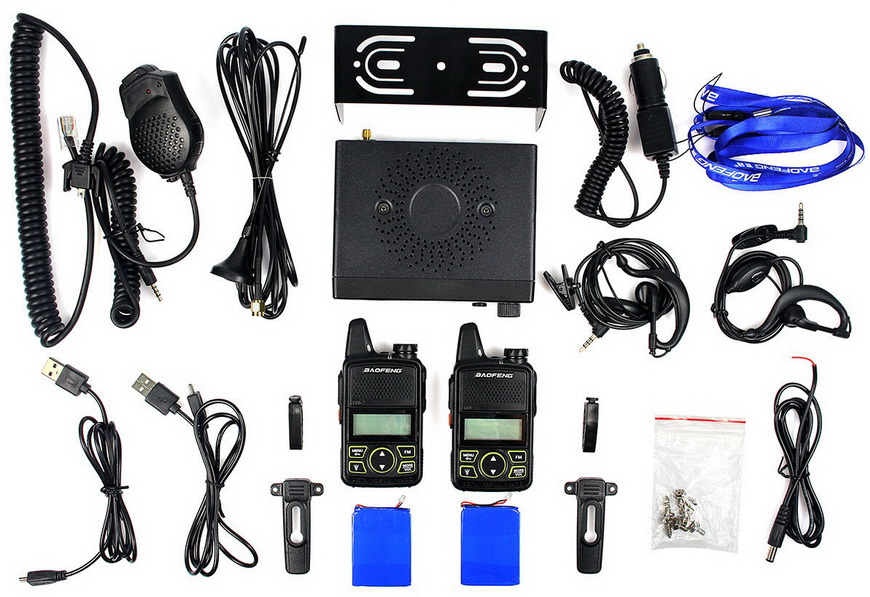

Стандартная комплектация комплекта Baofeng Mini-one:

• Упаковочная коробка
• Автомобильно-стационарная рация (мобильный блок) - 1 шт
• Портативные рации Baofeng BF-T1 - 2 шт
• Ручной микрофон (тангента) для автомобильного блока - 1 шт
• Кабель программирования автомобильного блока от рации Baofeng BF-T1 - 1 шт
• Кабели зарядки портативных раций от разъемов USB автомобильного блока 2 шт
• Гарнитуры для портативных раций Baofeng BF-T1 - 2 шт
• Аккумуляторные батареи для портативных раций Baofeng BF-T1 - 2 шт
• Ремешки Baofeng для портативных раций - 2 шт
• Пластиковые зажимы- 2 шт
• Клипса поясного крепления - 2 шт
• Крепёжный комплект и скоба крепления для автомобильного блока - 1 шт
• Адаптер питания от прикуривателя - 1шт
• Кабель для подключения к внешнему источнику питания - 1 шт
• Автомобильная антенна на магнитном основании
• Руководство пользователя на русском и английском языках

Программное обеспечение WLN BF-T1 (9100) и кабель программирования поставляются отдельно.

Параметры:

• Диапазон частот - 400-440МГц (440-470 МГц под заказ)
• Автоматическая синхронизация всех трёх радиостанций
• Количество каналов: 20
• Модуляция: ЧМ
• Максимальная девиация:
  25 кГц (широкая)
  12,5 кГц (узкая)
• Класс излучения:
  16К0F3E (широкая девиация),
  11K0F3E (узкая девиация)
• Напряжение питания:
  Мобильный блок: 13,8 В
  Baofeng BF-T1: 3,7 В
• Потребляемый ток, не более:
  Мобильный блок: 2 А (передача)
  Baofeng BF-T1: 380 мА (приём); не более 1 А (передача)
• Тип аккумулятора: Li-Ion
• Емкость аккумулятора 1000 мАч
• Время работы (для Baofeng BF-T1), не менее: 12 часов
• Относительная нестабильность частоты передатчика: ± 2,5 ррм
• Максимальный уровень девиации:
  5 кГц (широкая)
  2,5 кГц (узкая)
• Максимальная выходная мощность передатчика:
  Мобильный блок: 15 Вт
  Baofeng BF-T1: 1 Вт
• Уровень побочных излучений передатчика (Baofeng BF-T1), не более: 7,5 мкВт
• Мощность передатчика в соседнем канале:
  ≤-65 дБ (для модуляции 25 кГц)
  ≤-60 дБ (для модуляции 12,5 кГц)
• Уровень сигнал/шум передатчика:
  ≤-45 дБ (для модуляции 25 кГц)
  ≤-40 дБ (для модуляции 12,5 кГц)
• Чувствительность микрофона: 8…12 мВ
• Номинальная звуковая мощность приёмника (НЗМ): 1 Вт
• Искажения аудиосигнала при НЗМ, не более: 5%
• Избирательность по соседнему каналу:
  ≥65 дБ (широкая полоса)
  ≥55 дБ (узкая полоса)
• Ослабление интермодуляционных помех:
  ≥65 дБ (широкая полоса)
  ≥60 дБ (узкая полоса)
• Реальная чувствительность приёмника: <0,25 мкВ (при отношении С/Ш 12 дБ SINAD)
• Поддержка 50 стандартных кодов CTCSS и 104 стандартных кодов DCS
• Поддержка двухканального режима работы (рабочий канал и канал экстренного вызова)
• Импеданс антенны: 50 Ом (мобильный блок)
• Диапазон рабочих частот: от -20 до + 60 градусов Цельсья
• Габаритные размеры:
  Baofeng BF-T1: 108х55х21 мм
  Мобильный блок: 128х100х26 мм
• Вес:
  Baofeng BF-T1: 120 г
  Мобильный блок: 370 г

Раскрытие радиостанции Baofeng MINI-ONE(400-420Мгц) на частоты 400-470 мГц.

1) Для раскрытия радиостанций и базово-мобильного блока необходим кабель программирования Baofeng MINI-ONE.Подключаем кабель к компьютеру, устанавливаем драйвер к программатору с диска. Запоминаем номер COM порта устройства prolific.

2) Скачиваем программу CHIRP и устанавливаем на свой компьютер.

3) Запускаем программу. Нажимаем считать станцию. В появившемся окошке выбираем номер COM порта с подключенным программатором, производитель - Baofeng, модель- BF-T1. Включаем станцию. Нажимаем кнопку ОК, радиостанция считывается, о чем индицирует зеленая полоска загрузки.

Когда станция считалась, на все окно раскрывается в белом фоне 20 каналов с частотами и субтонами.

4) В левом верхнем углу нажимаем закладку BROWSER,нажимаем на +ROOT,в выпавших ниже строчках нажимаем + SETTINGS.В раскрывшихся ниже строчках ищем vhfh(2),нажимаем на эту строчку и смотрим в табличку справа на сером фоне. Вторая строчка посередине, красное число 42 ,меняем на 47.Аналогично с изменением в этой строке, находим в строчках settings строку uhfh(2),справа в средине второй строки таблицы меняем красное число 42 на 47. После этого в закладках нажимаем * Станция*,в выпавшем окошке *Запись в станцию*, в выпавшем окне посередине нажимаем *ОК*.Происходит программирование радиостанции. Этим мы расширили рабочий диапазон радиостанции с 400 до 470 мГц.

5) По завершении программирования и перезапуска радиостанции выключаем радиостанцию, выходим из программы CHIRP,она нам больше не понадобится.

6) Скачиваем программу для программирования радиостанций Baofeng. Она имеет более дружественный интерфейс, далее при программировании радиостанций пользуемся ею. После запуска программы выбираем порт,к которому подключен программатор, считываем радиостанцию, !обязательно!, стираем все частоты, прописанные во всех полях кликом с выделением синим и нажатием кнопки backspace. После этого программируем обе носимые радиостанции на нужные нам частоты с субтонами.

7) Для программирования базово-мобильного блока соединяем с ним носимую радиостанцию комплектным кабелем микро юсб и RJ45,настройки частот всех каналов будут автоматически считаны с носимой в базовый блок. После этого программирования базовый блок будет работать на той частоте, на которой была носимая радиостанция при считывании из нее.

Ссылки:
программа CHIRP : https://chirp.danplanet.com/projects/chirp/wiki/Download
программа Baofeng: https://yaesu.ru/files/bf-t1-en.rar
