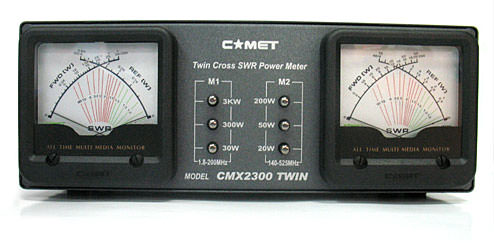

КСВ-метр COMET CMX2300 T
 КСВ-метр COMET CMX2300 T
Измеритель мощности и КСВ CMX-2300 состоит из двух независимых систем диапазона 1.8-200МГц и диапазона 140-525 МГц с возможностью одновременного измерения этих диапазонов.
При помощи данного прибора Вы можете одновременно измерять бегущую волну, отраженную волну и значение КСВ при помощи перекрестного метода.
Т.к. данный прибор имеет проходную структуру, то потеря мощности
при подключении небольшая, а измерения можно проводить без нарушений условий
подачи питания от радиостанции к антенне (подходит для длительного подключения).
Шкала прибора имеет подсветку для измерений в темное время суток
(при подключении к внешнему источнику питания).
BNC разъемы для монитора находятся
на задней панели и могут использоваться для мониторинга модулированной волны
и измерений частоты.
Параметры:
| Технические характеристики |
| |
Диапазон М1 |
Диапазон М2 |
| Частотный диапазон |
1.8 - 200 МГц |
140 - 525 МГц |
| Площадь измерения мощности |
0 - 3КВт (HF),
0 - 1КВт (VHF) |
0 - 200 Вт |
| Диапазон измерения мощности |
30\300\3КВт |
20\50\200Вт |
| Погрешность измерения мощности |
±10% (всей шкалы) |
| Область измерения КСВ |
от 1 до бесконечности |
| Сопротивление |
50 Ом |
| Остаточный КСВ |
1.2 и менее |
| Вносимое затухание |
0.2 дБ или менее |
| Минимальная мощность для измерений КСВ |
Приблизительно 6Вт. |
| Разъем |
М-образный |
| Питание для ламп подсветки |
11 - 15В постоянного тока, приблизительно 450
мА |
| Габариты (данные в скобках с учетом выступов) |
250(Ш) х 93 (98) (В) х 110 (135) (Г) |
| Вес |
Приблизительно 1540 г. |
|
