Описание

КСВ-метр MFJ-259 — простой и надежный инструмент для измерения параметров почти всех радиосистем, работающих в диапазоне частот от 1,8 до 170 МГц. Его можно использовать также в качестве источника сигнала и точного частотомера. Прибор действительно является универсальным, так как в его составе имеются широкодиапазонный генератор, частотометр, 50-омный высокочастотный измерительный мост и калиброванный измерительный мост разбалансированности. Такое сочетание позволяет, в частности, измерять КСВ для любой нагрузки, подсоединенной к гнезду ANTENNA. Переключатель Frequency (частота) позволяет выбирать следующие диапазоны частот (в мегагерцах): 1,8...4; 4...10; 10...26,2; 26,2...62,5;62,5...113; 113...170.

MFJ-259 может использоваться для измерения или настройки следующих параметров:

  • Для антенн: КСВ, резонансную частоту, диапазон рабочих частот, эффективность;

  • Для антенных тюнеров: КСВ, частоту;

  • Для коаксиальных линий передачи: КСВ, коэффициент укорочения, величину затухания, резонансные частоты;

  • Для симметричных линий передачи: сопротивление, коэффициент укорочения, резонансные частоты;

  • Для режекторных фильтров и настраиваемых цепей: резонансную частоту;

  • Для ВЧ-дросселей и ин-дуктивностей: собственно резонансную частоту, частоту последовательного резонанса, значение индуктивности.

КСВ-метр MFJ-259 очень компактный, его можно использовать как с внешним источником питания низкого напряжения, так и с внутренним комплектом батарей типа АА.

Технические характеристики:

Технические характеристики
Диапазон частот, МГц 1.8-170 МГц
Измеряемые характеристики
  • Длина кабеля (футы)
  • Потери в кабеле (дБ)
  • Емкость (пФ)
  • Импеданс или величина Z (Ом)
  • Фаза импеданса (градусы)
  • Индуктивность (мкГн)
  • Реактивность или X (Ом)
  • Сопротивление или R (Ом)
  • Резонанс (МГц)
  • Обратные потери (дБ)
  • Частота сигнала (МГц)
  • КСВ (относительно 50 Ом).
Размеры 200х100х65 мм
Вес 0,45 кг





Комментарии и отзывы к MFJ-259B

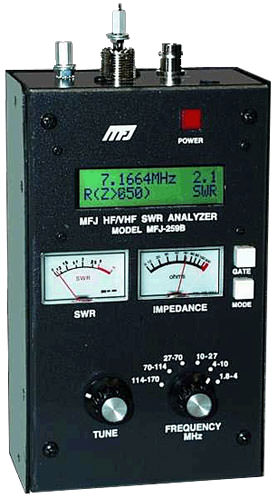

Фото MFJ-259B

MFJ-259B
MFJ-259B


Цена: 34135 руб.
Артикул: 00002937

Нет в наличии. 0

Доставка по Москве бесплатная


Гарантия производителя:
Радиооборудование и аксессуары, антенно-фидерное оборудование - 1 год
Аккумуляторные батареи - 6 месяцев

Цена актуальна на: 27.02.2020
