КСВ-метр MFJ-269

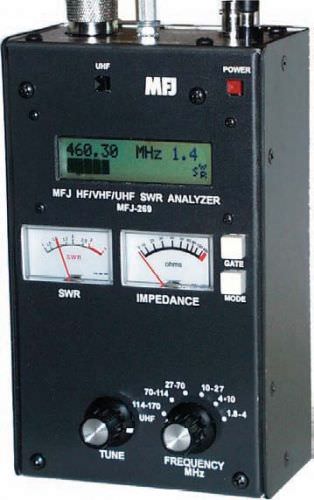

КСВ-метр MFJ-269 является компактным комбинированным прибором с автономным питанием и состоит из перестраиваемого по частоте генератора (ГПД) с буферным оконечным усилителем, частотомера, умножителя частоты, 50-омного РЧ моста, 12-битного аналого-цифрового преобразователя (АЦП) и микроконтроллера. Индикация режимов работы осуществляется на жидкокристаллическом дисплее (ЖКД), а результатов измерений - на ЖКД и стрелочных приборах, расположенных на лицевой панели АА. MFJ-269 является развитием серии приборов этой серии (MFJ-249…269) и позволяет производить большое количество дополнительных антенных измерений: РЧ импеданса, потерь в кабелях и их электрических длин до места обрыва или короткого замыкания, например.

Разработанный, в общем-то, только для 50-омных цепей, MFJ-269 позволяет измерять РЧ импедансы от нескольких Ом до сотен Ом. Доступная пользователю установка Zo в расширенном меню позволяет наблюдать за КСВ и другими функциями (обратные потери, коэффициент отражения, эффективность согласования и т.д.) при любом приведённом импедансе в районе 5…600 Ом. MFJ-269 является также непрецезионным сигнал-генератором и частотомером. Его рабочий диапазон простирается от 1,8 до 170 МГц, разбит на 6 поддиапазонов с перекрытием по частоте и включает измерение КСВ в диапазоне 415…470 МГц.

Область применения

Антенны: - КСВ, импеданс, реактивные и активные сопротивления, резонансная частота и полоса пропускания.

Антенные тюнеры: - КСВ, полоса пропускания, частота.

Усилители: - Входные и выходные согласующие цепи, заграждающие фильтры и детали.

Коаксиальные линии передачи: - КСВ, длина, коэффициент укорочения, достижимая добротность и потери, резонансная частота и импеданс.

Фильтры: - КСВ, ослабление и частотный диапазон.

Согласование и настройка отрезков кабеля, линий: - КСВ, достижимая добротность, резонансная частота, полоса пропускания, импеданс.

Фильтры-пробки: - резонансная частота и достигаемая добротность.

Настроенные контуры: - резонансная частота и достигаемая добротность.

Небольшие конденсаторы: - значение ёмкости и их собственная резонансная частота.

РЧ дроссели и катушки индуктивности: - собственная резонансная частота, последовательный резонанс и значение индуктивности.

Передатчики и генераторы: - частота.

КСВ-метр MFJ-269 измеряет и выводит на дисплей следующее:

• электрическую длину (в футах или градусах);
• потери в фидерных линиях (дБ);
• ёмкость (пФ);
• импеданс или значение Z (ом);
• фазовый угол импеданса (в градусах);
• индуктивность (мкГн);
• реактивное сопротивление или Х (ом);
• активное сопротивление или R (ом);
• резонансную частоту (МГц);
• обратные потери (дБ);
• частоту сигнала (МГц);
• КСВ (Zo программируется).

Диапазон рабочих частот КСВ-метра разбит на поддиапазоны:

1,8…4 МГц, 27…70 МГц, 415…470 МГц, 4,0…10 МГц, 70…114 МГц, 10…27 МГц, 114…170 МГц

Точность измерения зависит от наличия наведённого внешнего РЧ напряжения (мощные местные передатчики). РЧ фильтр MFJ-731, входящий в набор аксессуаров АА позволяет значительно такие наводки снизить и, практически, не влияет на нормальный ход измерений.
