Поворотное устройство RF HAMDESIGN SPID RAK (18В / 2734lb / 309Nm) / Контроллер sterownik Rot1Prog_USB

Поворотное устройство SPID типа RAK средней или высокой мощности входит в общий класс устройств HyGain TailTwister или Yaesu G-1000/2800, но с расширенными цифровыми свойствами.

Новое: все поставляемые нами поворотные устройства SPID стандартно имеют встроенный интерфейс слежения через USB.

Механические затраты сведены к минимуму благодаря использованию простого двуприводного двигателя. Считывание положения производится магнитным переключателем. онтроллер оснащен всем пакетом функций, включая цифровое считывание. Свойства контроллера могут быть дополнены в дальнейшем при помощи плагина PROM.

Параметры
Вращающий момент варьируется от 1400 до 3200 lb-inch с напряжением питания двигателя от 12 до 18В. Вращающий момент при 18В составляет 3240 lb-inch (366Nm). Это ощутимо больше, чем у всех остальных поворотных устройств в той же ценовой категории, и даже больше, чем у поворотных устройств, которые стоят в два раза больше (Yaesu 2800 или Orion 2800). Адаптор для крепления на опорную плату в части главной мачты.

Поворотное устройство имеет точность определения положения 1 градус, подключение может пройти через центр поворотного устройства, что защитит от повреждения кабеля. Двигатель высокого вращающего момента низкого напряжения.

Хакактеристики контроллеров SPID для всех поворотных устройств

  • ручной, автоматический, сканирующий и программируемый режимы
  • цифровое считывание с разрешением 1 градус
  • большой зеленый жидкокристаллический дисплей
  • встроенный интерфейс слежения для компьютера через USB
  • включает режим совместимости с Hygain, Yaesu и Orion
  • скорость и диапазон вращения
  • 12В: AZ 130 сек/ 360°
  • 18В: AZ 100 сек/ 360°
  • Поворотному устройству требуется внешний блок питания, напряжение от 12 до 18В. См. на странице «блоки питания» (12В, подходит для кемпинга, экспедиций, VHF/UHF поездок)
  • Можно обнулить в любой позиции для определения неточности при инсталляции или скольжения антенны при креплении.
  • Большой перебег (+/-180) с электронным лимитом. Программируемые возможности идеальны для сторонних приложений.
  • Маленькая передняя панель, которая помогает избежать нагромождения блоков и занимает не приоритетное пространство.
  • Имеет мышку с шестью программируемыми пресетами



Доступная опция:

Вместо стандартного контроллера Rot1Prog Вы можете заказать контроллер MD-02 (опция MD-01. тип крепления 19 зубчатая рейка) Контроллеры MD-01 и MD-02 имеют намного больше функций по сравнению с Rot1Prog.

Новые опции:

  • мягкий пуск и выключение, возможность запрограммировать функции
  • полное USB управление с помощью ПО MD01dde.exe
  • одним контроллером можно управлять двума поворотными устройствами
  • встроенный мощный интерфейс слежения
  • двухлинейная подсветка дисплея
  • полный доступ через IP адрес (опция)

Параметры:

Технические характеристики: SPID RAK поворотное устройство
  RAK @ 18В
Вращающий момент lbs/NM 2734 lb/ 309Nm
Тормозящий момент lbs/NM 13984 lb/ 1580 Nm
Тормозная конструкция Двойной привод
Вертикальная нагрузка lbs/kg >639 lbs / 290 Кг
Скорость вращения (360) 90 сек
Разрешение 1.0°
Диапазон вращения 360°
Вес lbs/ масса кг 20 lbs/ 9 кг
Датчик положения Переключатель
Размер мачты дюйм/мм
нижнее/верхнее крепление
2,6 дюйм/ 66 мм
2,0 дюйм/ 51 мм
Кабель управления 4
Окружающая среда земля, без мобильных сигналов и/или прикрытие
MTBF 15000 часов @ от -20°C до +55°C

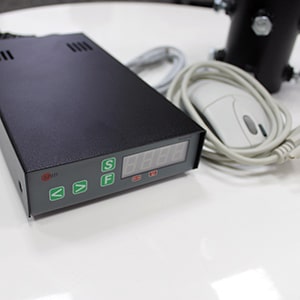

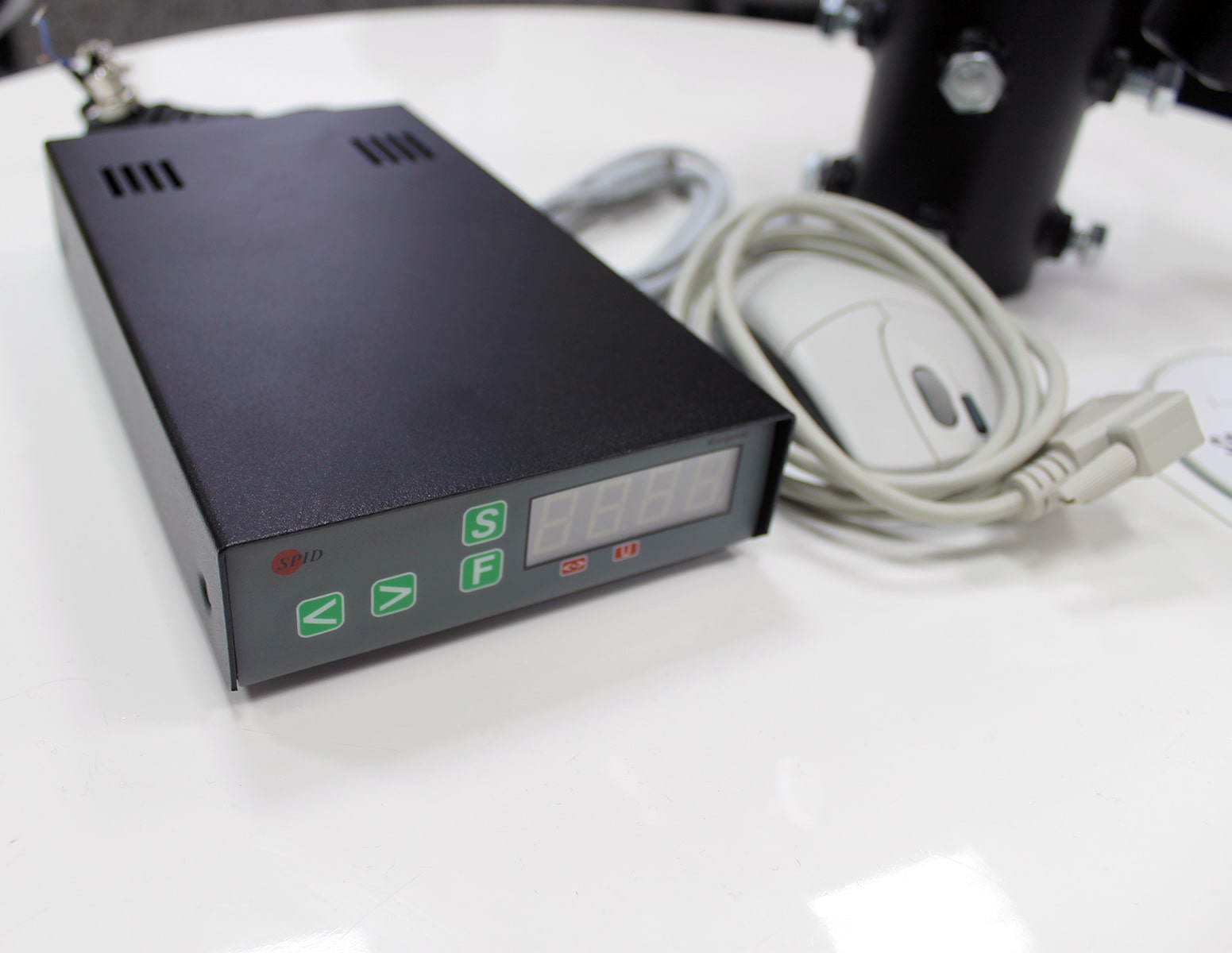

Технические характеристики контроллера
Напряжение источника питания 18 В
Потребляемый ток источника питания 3…6А
Оснащен Цифровой контроллер, встроенный интерфейс управления компьютером (USB), программное обеспечение, мышка, кабель для компьютера
Размеры 220x125x40 мм
Вес 0.9 кг
Корпус Алюминий/сталь
Окружающая среда земля/вне зоны мобильного покрытия
MTBF 15000 часов @ от -5°C до +40°C
Дисплей 4-значный (зеленый)
4-контактный кабель управления Подключение inc. 1* 4 pin-DIN connector

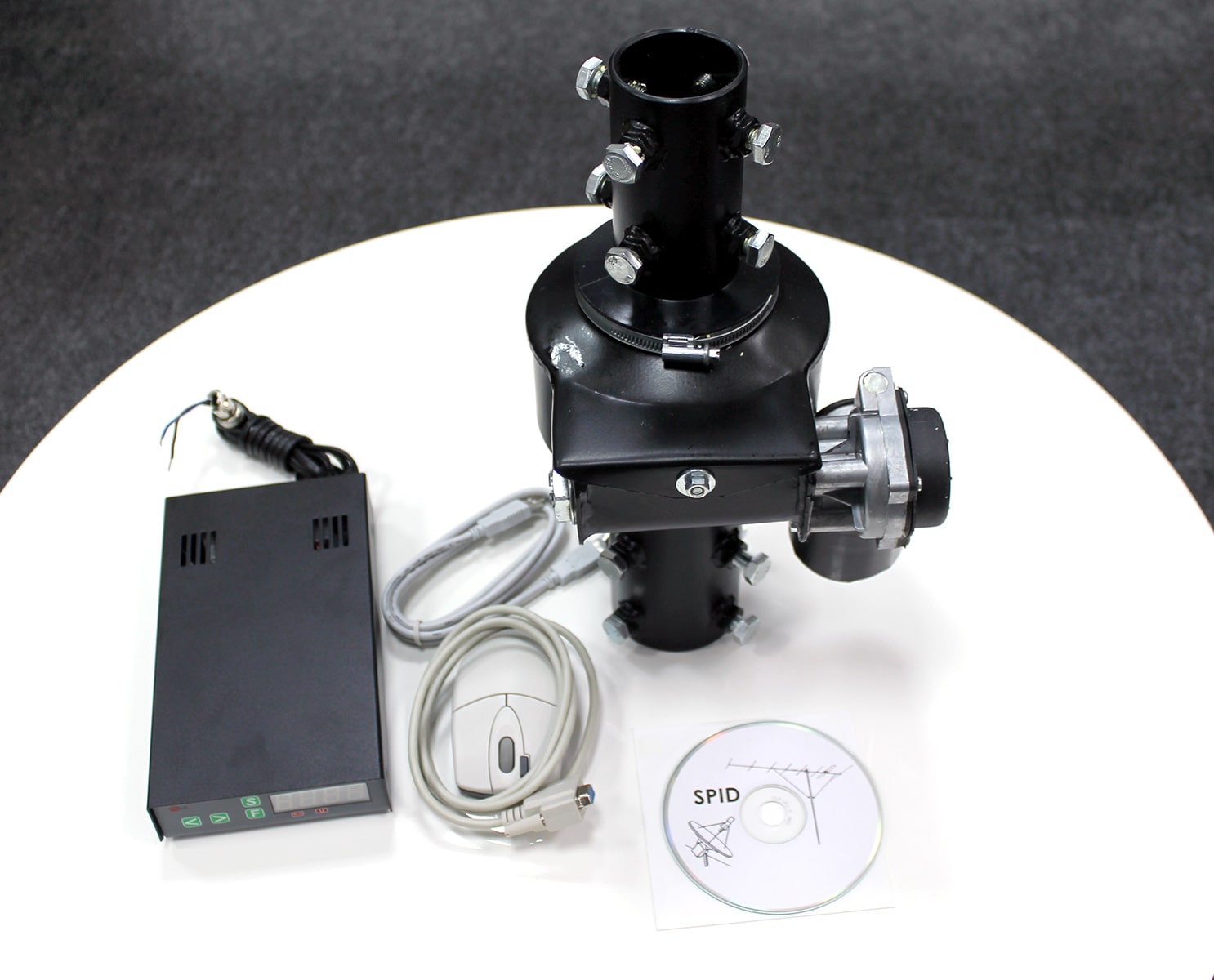

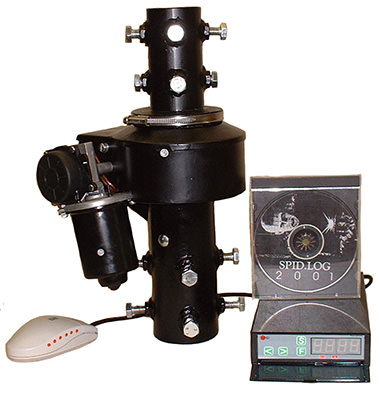

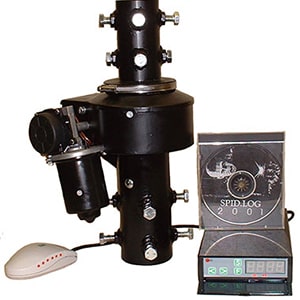

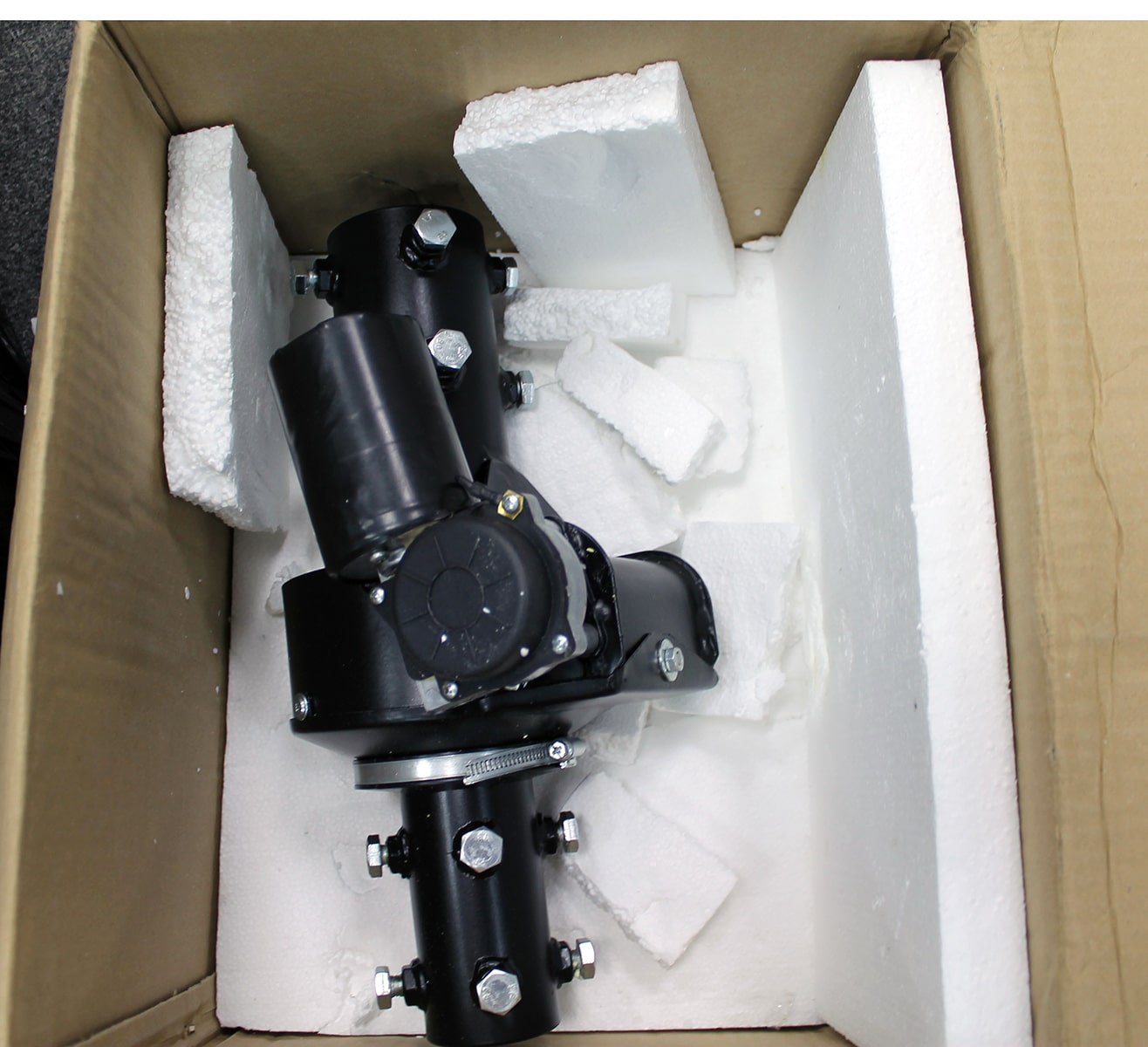

Фото RF HAMDESIGN SPID RAK (18В)

Поворотное устройство RF HAMDESIGN SPID RAK (18В / 2734lb / 309Nm) / Контроллер sterownik Rot1Prog_USB
Поворотное устройство RF HAMDESIGN SPID RAK (18В / 2734lb / 309Nm) / Контроллер sterownik Rot1Prog_USB
