Поворотное устройство RF HAMDESIGN SPID RAK/HR, MD-02

Ротор высокого разрешения SPID для поворотного устройства, разрешение: 0,2 градуса

SPID RAK/HR и MD-02 это поворотное устройство высокой точности. Контроллер ротора MD-02 имеет много функций, которые могут быть изменены пользователем. Для непрерывной работы рекомендуется использование блока питания с двойным напряжением типа PS-02.

Ротор SPID RAK/HR однодвигательный и у него есть датчики положения (передача 0,125 градусов на импульс), отсчет будет 0,1 градус на импульс и будет отображаться на дисплее.

Для управления ротором через контроллер MD-02 Вам понадобится 2-контактный кабель управления для контроля двигателя азимута и 4-контактный для установления датчиков положения.

* RAK/HR может выдержать несколько конструкций, расположенных друг на друге.

Поворотной устройство SPID RAK/HR может быть закреплено на трубе макс 68 мм.
В наличии имеется сверхмощная платформа для крепления XXL , ротор теперь может быть закреплен параллельно с мачтой и упорным подшипником.



В комплект RF HAMDESIGN SPID RAK/HR входят:

  • ротор высокого разрешения RAK/HR
  • MD-02 контроллер ротора с дисплеем (опция MD-01, 19 зубчатая рейка)
  • встроенный интерфейс слежения MD-02 (USB)
  • MD-01dde ПО (для управления с компьютера)
  • USB драйвер
  • Коннекторы

Технические параметры:

  • двойной металлический привод для удержания положения на ветру
  • двигатель высокого вращающего момента низкого напряжения
  • электронный датчик положения HALL
  • Низкий люфт
  • использует 2-кабельное подключение (2 для каждого поворотного устройства)
  • использует 4-кабельное подключение для датчика положения
  • бесплатное обновление прошивки через серийный порт
  • смена скорости поворотного устройства: см. страницу Характеристики
  • доступно программное обеспечение для слежения (разрешение 0,1 градусов) Orbitron, PstRotator(Moonsked скоро доступно)

MD-02 контроллер

Контроллер SPID RAK/HR, тип MD-02 со встроенным интерфейсом слежения, управляемый USB.

У Контроллера MD-02 есть выходы для COM0, COM1, USB, USB HOST (в будущем), I2C, SPI
Также может быть добавлен модуль ETHERNET и RS425 или RS422.

На MD-02 установлен мощный процессор LPC1768 (100Mhz) или LPC1769 (120Mhz) с высокой памятью.

Другая или модифицированная программа может быть легко добавлена и изменена.
Стандартно устанавливаются основные программы (функция на подобие BIG-RAS Driver), но есть также выбор вручную.

SPID RAK/HR необходим блок питания с двойным напряжением, 15В/22В
Мы рекомендуем блок питания PS-02

Другие опции:

  • дополнительный USB выход
  • Скачивание информации из компьютера через COM и USB.
  • изменение программы MD-01 через новое ПО для компьютера (больше не нужно менять местами процессор)
  • есть возможность управлять внешними устройствами через l2C или SPI rail
  • Процессор LPC1768 (32 бит и 512 память)

Блок питания PS-02
PS-02, SPID блок питания с двойным напряжением для SPID BIG-RAK/HR и MD-02.
Данный блок обеспечивает MD-02 или иные блоки другим напряжением, большим, чем текущее.

Мы рекомендуем использовать SPID BIG-RAK/HR + MD-02 с блоком питания PS-02 с установленным модулем: 1* 150W / 15Volts - 10Amp and 1* 480W / 22Volts - 22Amp

Модуль PS-02 оснащен защитой от повышенного напряжения и вентиляторами с автоматическим включением/выключением.
Блоки PS-02 доставляются с коннекторами.

Параметры:

Технические параметры контроллера MD-02
Напряжение источника питания 13.8 и 24 В
Потребляемый ток источника питания 6…18А
Оснащен встроенный интерфейс управления компьютером (USB), программное обеспечение MD01dde.exe, коннекторы
Размеры Под монитор 386x310x70 мм
Вес 1.9 кг
Корпус Алюминий/сталь
Окружающая среда земля/вне зоны мобильного покрытия
MTBF 15000 часов @ от -5°C до +40°C
Дисплей 2* 4-значный (зеленый)


Технические параметры:
SPID RAKH/HR поворотное устройство
RAKH/HR
Вращающий момент lbs/NM 2734 lb/ 309 Nm
Тормозящий момент lbs/NM 13984 lb/ 1580 Nm
Тормозная конструкция Двойной привод
Вертикальная нагрузка lbs/kg >639 lbs / 290 Кг
Скорость вращения в градусах 5 градусов/сек (стандарт PSU PS-02)
Опция: 4,2 градуса/сек
Разрешение 0,2°
Диапазон вращения 360°
Вес lbs/ масса кг 20 lbs/ 9 кг
Датчик положения HALL
Размер мачты дюйм/мм нижнее-верхнее крепление 2,6 дюйм/ 66 мм - 2,0 дюйм/ 55 мм
Окружающая среда земля, без мобильных сигналов и/или прикрытие
MTBF 12500 часов @ от -20°C до +55°C
Кабель управления двигателя 2-контактный / 1,5 мм2
Кабель управления датчиков 4-контактный / 0,2 мм2


Технические параметры блока питания MD-02
Встроенный кондиционер 50/60 Hz – 100-240 VAC
Размеры Под монитор 386x310x70 мм
Вес lbs/ масса кг 12.4 lbs/ 5.6 кг
Окружающая среда земля/вне зоны мобильного покрытия
MTBF 32000 часов @ от -20°C до +55°C
Доставляется с Коннекторы и основной кабель









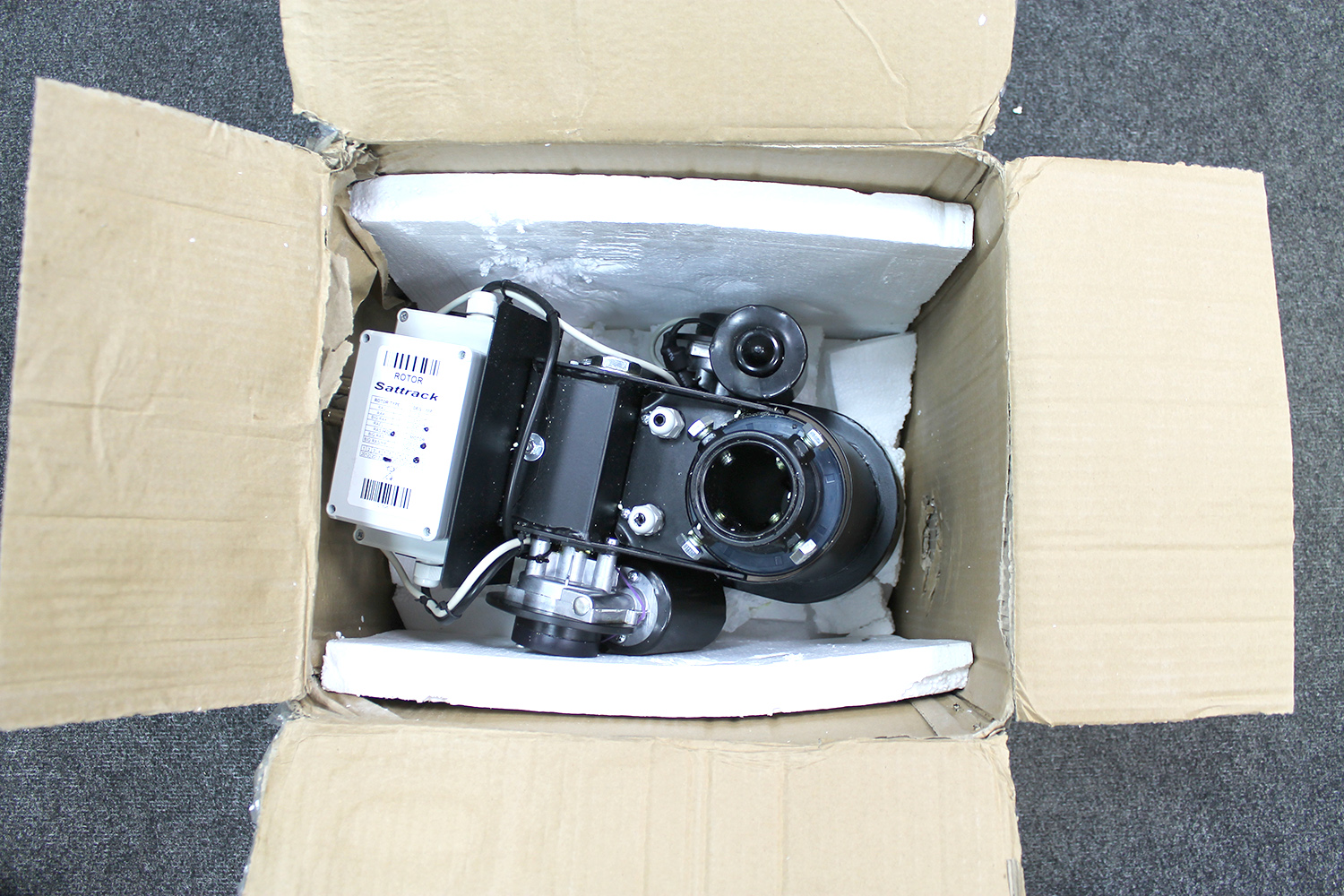

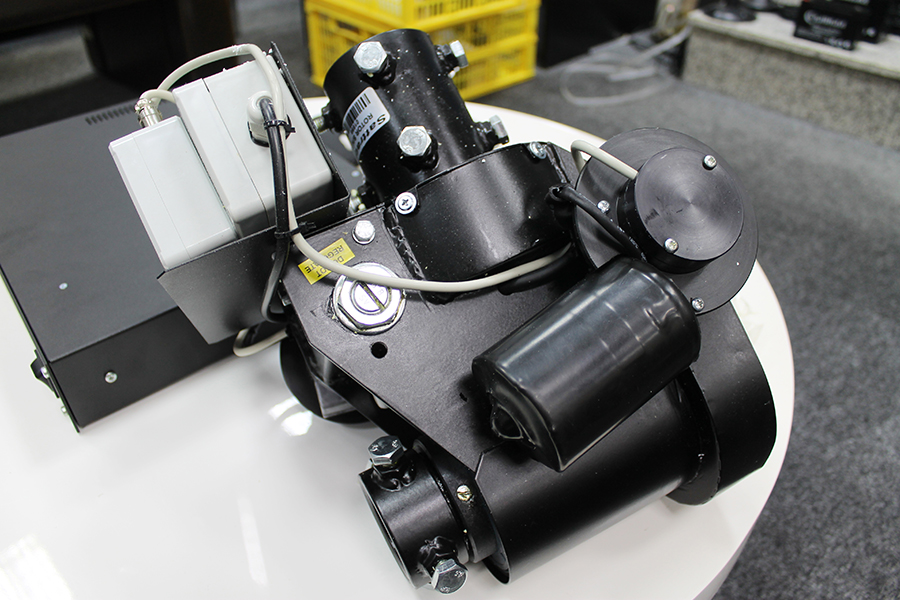

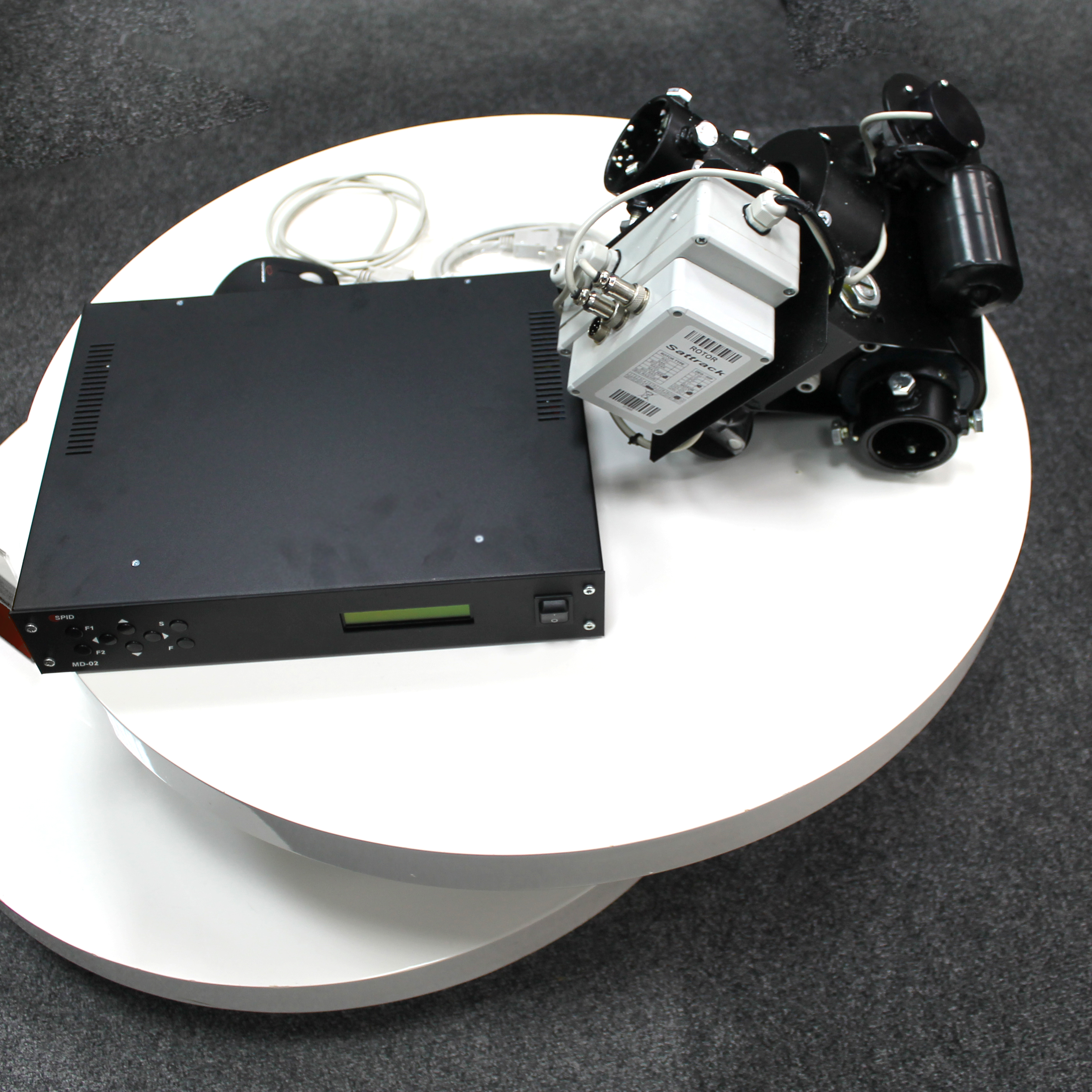

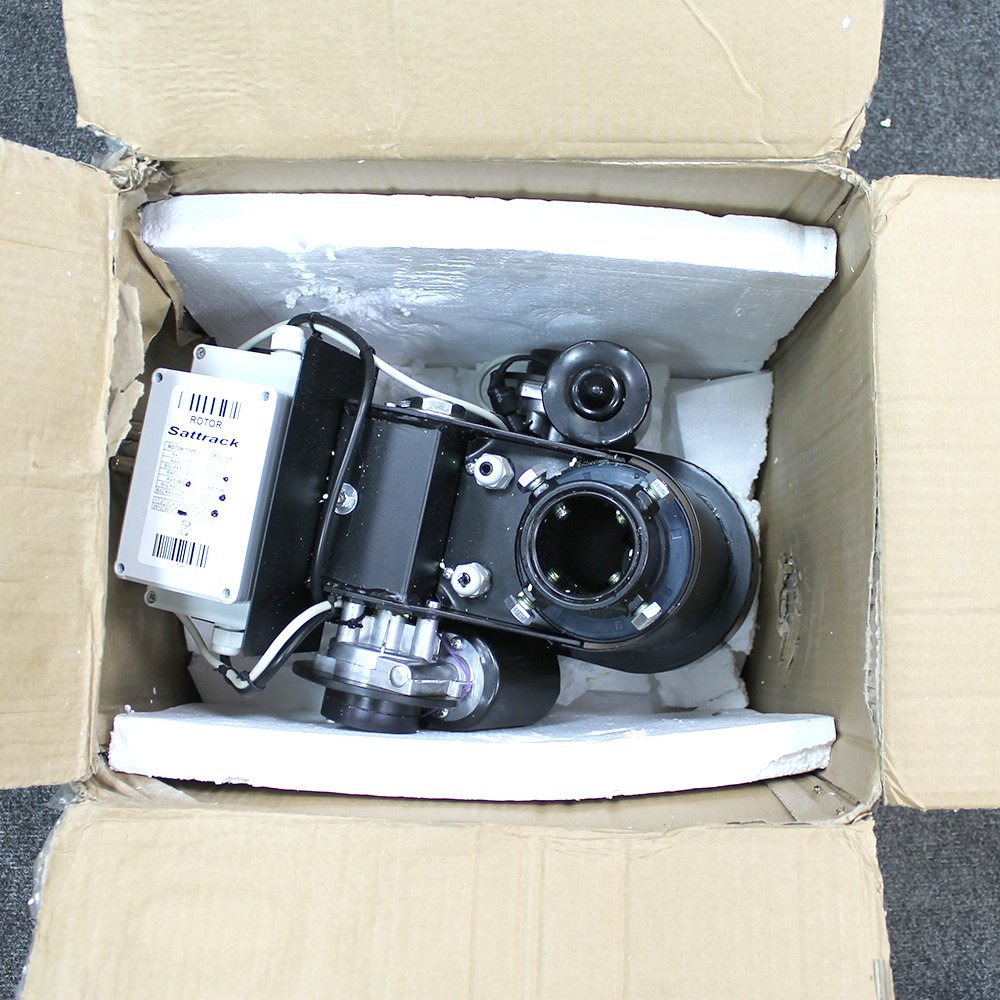

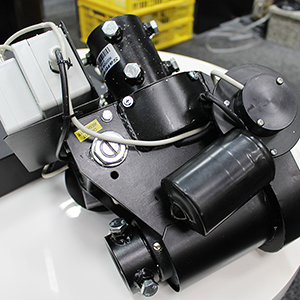

Фото RF HAMDESIGN SPID RAK/HR, MD-02

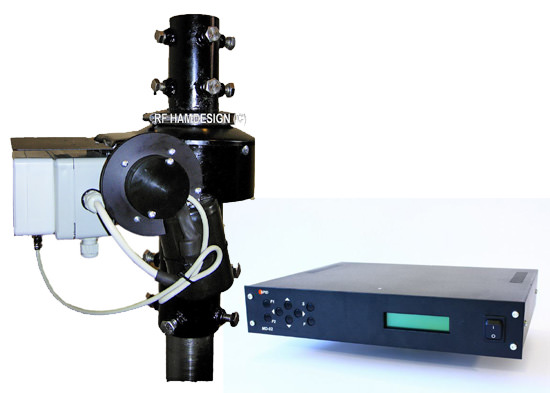

Поворотное устройство RF HAMDESIGN SPID RAK/HR, MD-02
Поворотное устройство RF HAMDESIGN SPID RAK/HR, MD-02
