Линейный КВ-усилитель HL-1.2KFX

Высокочастотный усилитель мощности HL-1.2Kfx
1.8 МГц ~ 28 МГц (160м ~ 10м)

Характеристики усилителя мощности

  • Имеет малые размеры.
  • Небольшой вес, самый легкий усилитель мощности на 750 Вт в своем классе.
  • Внутренний блок питания.
  • Прост в эксплуатации.
  • Способен работать в режиме полного дуплекса.
  • Широкий рабочий диапазон напряжения сети: 100 В-250 В, 50-60 Гц
  • Данный усилитель мощности имеет в своем составе 16-ти битный процессор, управляющий всеми функциями усилителя мощности, включая защитные цепи.

Описание усилителя мощности HL-1.2Kfx

Усилитель мощности HL-1.2Kfx является одним из самых выгодных, он компактен и имеет небольшой вес и размеры, благодаря чему не занимает много места при подключении к радиостанции.

Данный усилитель мощности прост и удобен в эксплуатации и при подключении т.к. имеет только ручное переключение диапазона. Радиус работы данного усилителя мощности от 160 до 10 метров. Данный усилитель мощности имеет широкий рабочий диапазон напряжения сети, способен использовать от 100 В до 250 В, 50-60 Гц.

Данный усилитель мощности совмещает в себе характеристики четырех полевых транзисторов SD2933 RF Mosfets, которые также используются в нем. Усилитель мощности HL-1.2Kfx использует меньшее напряжение питания (напряжение стока), при этом пиковая мощность составляет 750 Вт и сигнал CWмощностью 600 Вт на HF диапазонах. Данный усилитель мощности также имеет встроенный блок питания и работает при напряжении в сети 100 В-250 В. Вы также можете производить точную настройку рабочего напряжения усилителя (посредством наладки отвода трансформатора) по отношению к напряжению в сети от которой работает радиостанция в целях максимальной эффективности. Усилитель мощности HL-1.2Kfx имеет ручной переключатель диапазонов, т.е. при каждой смене диапазона оператор должен вручную выбирать подходящий диапазон.

Усилитель мощность HL-1.2Kfx имеет уникальную систему охлаждения с мощным вентилятором, служащим для охлаждения блока алюминиевого радиатора, который находится в верхней части модуля усилителя мощности, благодаря его бесшумной работе Вы будете слышать лишь незначительные шумы.

Данный усилитель мощности имеет в своем составе 16-ти битный процессор, управляющий всеми функциями усилителя мощности, включая защитные цепи, которые предотвращают усилитель мощности от перегрузки и высокого КСВ.

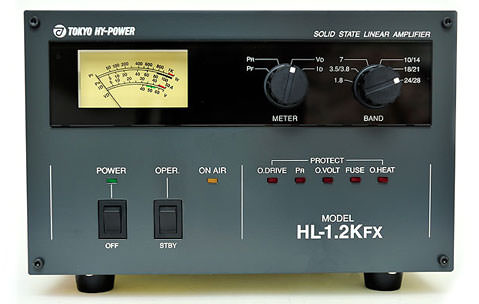

На передней панели усилителя мощности имеется специальный датчик, функции которого можно выбирать с помощью переключателя также находящегося на передней панели усилителя мощности. Датчик показывает мощность отражения (Pr), мощность прямой волны (Pf), резервное напряжение полевого транзистора (Vd) и ток передачи полевого транзистора (Id). Справа на передней панели усилителя мощности находятся регуляторы для выбора пользователем необходимого диапазона. Также на передней панели находится множество индикаторов. На передней панели имеются следующие предупреждающие индикаторы: перегрузка, перегрев, слишком высокое напряжение, перегорание внутреннего предохранителя и избыточная мощность отражения.

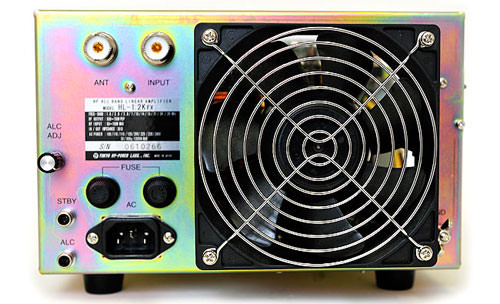

На задней панели имеется регулятор настройки системы ALC (ALC ADJ), входное гнездо для подключения передатчика (INPUT), выходное гнездо для антенны (ANT), кнопки PTT – разъем типа RCA для режима STBYи разъем типа RCA для подачи сигнала ALC.

Данный усилитель мощности способен работать в режиме полного дуплекса, при помощи миниатюрных скоростных реле Panasonic для переключателя T\R.

Технические характеристики:

Частотный диапазон

1.8 МГц ~ 28 МГц (160 м ~ 10 м)
(включая диапазоны WARC)

Рабочие диапазоны SSB / CW / RTTY
Радиочастота (при полной мощности)

80 Вт (обычно)— 95 Вт (максимально)

Мощность на выходе 750 Вт PEP Max SSB
600 Вт CW
400 Вт RTTY
Класс усилителя Двойная дифференциальная схема класса АВ
Мощный транзистор радиочастоты ST Micro SD2933 (4 шт.)
Переключатель диапазонов Ручной
Требования по электропитанию 100 В переменного тока -250 В переменного тока
50/60 Гц — 1500 ВА
Охлаждение Принудительное охлаждение
Переключатель прием \ передача Миниатюрные скоростные реле (Panasonic /Matsushita — 5-6 мс)
Размеры 9.1 (Ш) х 5.6 (В) х 14.3 (Г)
Вес 15 кг.
