Усилитель мощности TOKYO HY-POWER HL-450B (400 ватт, 3.5-28 МГц)v

Описание усилителя мощности HL-450B

Усилитель мощности HL-450B идеален для мобильного использования. Данный усилитель мощности имеет передовой микропроцессор, регулирующий все функции усилителя мощности, включая функцию автоматического переключения диапазонов при эксплуатации с радиостанцией. Усилитель мощности автоматически считывает частоту радиостанции и выбирает подходящий диапазон, поэтому отпадает необходимость использования дополнительного кабеля для передачи данных по диапазонам. Помимо функции автоматической настройки диапазонов, Вы также можете производить выбор диапазонов при помощи регуляторов на передней панели усилителя мощности или при помощи дополнительного дистанционного регулятора HRC-60. Регулятор HRC-60 подключается к задней панели усилителя мощности. Радиочастоту усилителя мощности можно переключать при помощи кнопок, также кнопочное устройство можно подключать к задней панели усилителя мощности. Такой метод является гарантией простого и точного переключения прием-передача при работе с радиостанцией. Функция автоматической регулировки уровня защищает от перегрузки. В том случае если функция автоматической регулировки уровня не активна, то это может стать причиной неисправности, а также искажения сигнала.

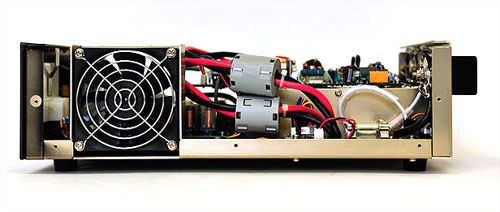

Мощный вентилятор в правой части корпуса усилителя служит для охлаждения внутренних частей при нагреве.

Данный усилитель мощности имеет различные защитные системы, например, такие как защиты от высокого КСВ, защита от перегрузки, сверхтока и т.д. В случае возникновения какой-либо ошибки в процессе работы усилителя мощности происходит немедленное отключение измерительных компонентов защиты.

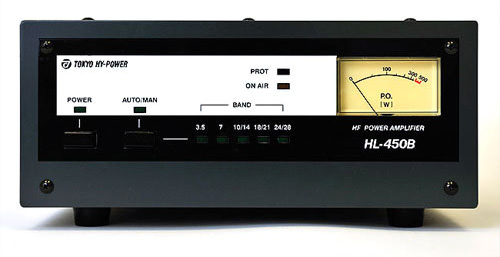

На передней панели имеется специальный датчик для отображения выходной мощности (в режиме непрерывной обработки), переключатель питания, а также переключатель для перехода в ручной или автоматический режим переключения диапазонов. Сигнальные лампочки на передней панели отображают включенное питание, автоматический или ручной выбор диапазонов, защиту от ошибок при работе (PROT), вещание, а также ряд из пяти сигнальных лампочек для отображения используемого диапазона.

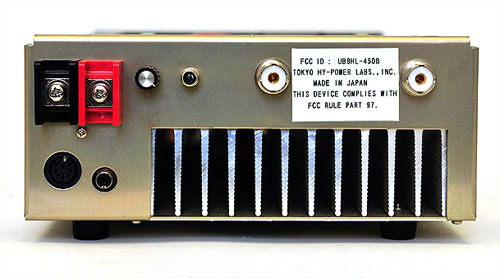

На задней панели имеются следующие гнезда: гнездо для подключения кабеля питания, ручка автоматической регулировки уровня (ALC) и входное гнездо для автоматической регулировки уровня (ALC), гнездо STB, входной коаксиальный соединитель для передатчика и выходной для антенны, 8-ми штырьковый DIN- разъем для подключения внешнего дистанционного регулятора.

Для усилителя мощности HL-450B имеется блок питания HL-450 подающий требуемое напряжение 13.8 В постоянного тока, силой 60 Ампер.

Параметры:

Частотный диапазон 3.5 МГц ∼ 28 МГц (80 м ∼ 10 м) (включая диапазоны WARC) Рабочие диапазоны SSB / CW / FM Радиочастота (при полной мощности) 50 Вт (обычно) Мощность на выходе 350 Вт (обычная) 300 Вт, минимум для всех диапазонов 400 Вт SSB PEP (макс.) Класс усилителя Класс АВ, двойная дифференциальная схема Мощный транзистор радиочастоты THP-120, 4 шт. Переключатель диапазонов Ручной Требования по электропитанию 13.6 В - 60 Ампер Охлаждение Принудительное охлаждение Переключатель прием / передача Миниатюрные скоростные реле (Panasonic /Matsushita - 5-6 мс) Размеры (см) 22 (Ш) х 9 (В) х 33 (Г) Вес 5 кг.
