16 каналов 45 Ватт VHF / 40 Ватт UHF VHF: 146 — 174 MHz UHF: 403 — 470 MHz, 450 — 512 MHz

Возможность работы ретранслятора в аналоговом и цифровом режимах.

Цифровая связь удваивает пропускную способность канала.

Комбинированное питание с использованием с автономного источника.

Визуальный контроль за работой ретранслятора.

Простота перехода на цифру: поддержка аналогового и цифрового режима
Ретранслятор VXD-R70 способен функционировать как в цифровом, так и в аналоговом режиме, давая возможность внедрять цифровой формат связи без труда, по мере готовности. Его гибкость позволяет переходить на цифру постепенно: по одной радиостанции или по одному каналу за раз, либо единовременно всей системой – в зависимости от функциональных потребностей и финансовых возможностей. При этом ретранслятор совместим не только с носимыми и возимыми радиостанциями стандарта DMR, но и с аналоговыми устройствами двусторонней радиосвязи любых марок.

Двойная ёмкость без второй лицензии
Во всех радиостанциях Vertex Standard VXD применяется эффективная цифровая технология множественного доступа с временным уплотнением – Time-Division Multiple-Access (TDMA) в канале 6,25 кГц, которая обеспечивает двойную емкость по цене одной лицензии на использование радиочастот. Ваши радиостанции будут поддерживать в два раза больше разговорных групп и вызовов, и при этом Вам не придется оплачивать дополнительные лицензии.

Резервирование источника питания
Для обеспечения бесперебойной работы ретранслятор оснащен встроенным блоком питания с разъемом для подключения резервного источника – аккумуляторной батареи постоянного тока.

Многоцветный светодиодный индикатор состояния
Светодиодные индикаторные лампы облегчает мониторинг состояния ретранслятора. Они указывают на следующие состояния: питание включено, цифровой/аналоговой режим, ретранслятор выключен, передача в аналоговом/цифровом режиме по слотам, прием в аналоговом/цифровом режиме по слотам.

Другие характеристики и функциональные возможности

Параметры:

Общие характеристики

Диапазоны частот
ОВЧ (VHF): 146-174 МГц
УВЧ (UHF): 403-470 МГц / 450-512 МГц

Число каналов
16

Напряжение источника питания
100-240 В переменного тока (13,6 В постоянного тока)

Разнесение каналов
12,5 / 20 / 25 кГц

Потребляемый ток
В режиме ожидания: 1 А (1 А постоянного тока – типовое значение)
Передача с низкой мощностью: 3 A (7,5 А постоянного тока – типовое значение)
Передача с высокой мощностью: 4 А (12 А постоянного тока – типовое значение)

Диапазон рабочих температур
От –30° C до +60° C (от –22° F до +140° F)

Стабильность частоты
±0.5 ppm

Рабочий цикл
100%

Габариты (высота х ширина х глубина)
132,6 x 482,6 x 296,5 мм (5,22 x 19 x 11,67 дюймов)

Масса (приблизительно)
14 кг (31 фунтов)

ХАРАКТЕРИСТИКИ ПРИЕМНИКА: СОГЛАСНО СТАНДАРТУ EN 300 086

Чувствительность
В аналоговом режиме при 12 дБ SINAD (сигнал плюс шум, плюс искажение): 0,3 мкВ 0,22 мкВ (типовое значение)
В цифровом режиме: при BER 5%: 0,3 мкВ

Избирательность по соседнему каналу:
TIA603:
ОВЧ (VHF): 65 дБ при 12,5 кГц, 80 дБ при 25 кГц
УВЧ (UHF): 65 дБ при 12,5 кГц, 75 дБ при 25 кГц
TIA603C:
ОВЧ (VHF): 50 дБ при 12,5 кГц, 80 дБ при 25 кГц
УВЧ (UHF): 50 дБ при 12,5 кГц, 75 дБ при 25 кГц

Перекрестные искажения
ОВЧ (VHF): 78 дБ
УВЧ (UHF): 75 дБ

Подавление ложных сигналов и помех по зеркальному каналу
ОВЧ (VHF): 80 дБ
УВЧ (UHF): 75 дБ

Искажение звука
3% (типовое значение)

Помехи и шумы
-40 дБ при 12,5 кГц
-45 дБ при 25 кГц

Кондуктивное побочное излучение
-57 дБм

ХАРАКТЕРИСТИКИ ПЕРЕДАТЧИКА: СОГЛАСНО СТАНДАРТУ EN 300 086

Выходная мощность
ОВЧ (VHF) / 146-174 МГц: 1-25 Вт, 25-45 Вт
УВЧ (UHF) / 403-470 МГц: 1-25 Вт, 25-40 Вт
УВЧ (UHF) / 450-512 МГц: 1-40 Вт

Ограничение модуляции
ОВЧ (VHF): ± 2,5 кГц при 12,5 кГц
УВЧ (UHF): ± 5,0 кГц при 25 кГц

Кондуктивное излучение
ОВЧ (VHF): -36 дБм < 1 ГГц
УВЧ (UHF): -30 дБм > 1 ГГц

ЧМ помехи и шумы
ОВЧ (VHF): -40 дБ при 12,5 кГц
УВЧ (UHF): -45 дБ при 25 кГц

Мощность по соседнему каналу
ОВЧ (VHF): 60 дБ при 12,5 кГц
УВЧ (UHF): 70 дБ при 25 кГц

Искажение звука
3%

ЧМ модуляция
11K0F3E, 16K0F3E

Цифровая модуляция 4FSK
Только для данных на 12,5 кГц: 7K60FXD
Для данных и речи на 12,5 кГц: 7K60FXE

Цифровой протокол
ETSI TS 102 361-1, -2, -3

Описание

Профессиональный ретранслятор Vertex VXD-R70

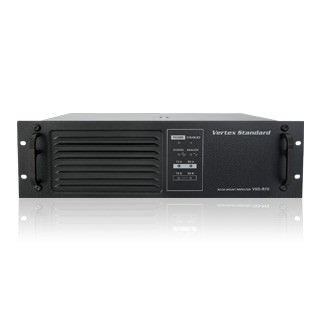

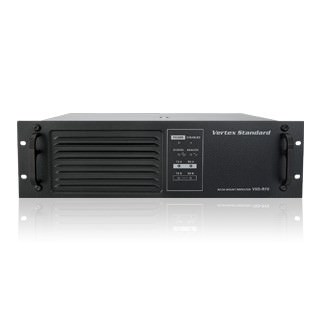

Фото Ретранслятор Vertex VXD-R70
