Описание

Программатор YAESU SCU-17 интерфейс USB Unit

Yaesu SCU-17 является интерфейсом для работы с цифровыми режимами для почти всех производящихся на сегодняшний день трансиверов Yaesu. Блок интерфейса Yaesu SCU-17 USB Interface Unit может быть использован для CAT управления трансиверами с компьютера, через USB соединение и для связи с использованием SSTV, RTTY и цифровыми видами PSK. Интерфейс SCU-17 работает как USB-звуковая карта, поэтому только один кабель USB требуется для соединения интерфейса и компьютером. В интерфейсе все сигналы развязаны гальванически, при этом сигналы аудиовхода и аудиовыхода, PTT, FSK и CAT передаются одновременно.

SCU-17 защищен металлической корпусом, чтобы избежать проблем с облучением электромагнитными токами высокой частоты. На передней панели есть два регулятора управления NF-уровней (вход, выход). Таким образом, уровень модуляции регулируется в считанные секунды без необходимости возиться с настройками звуковой карты компьютера. Кроме того SCU-17, имеет на передней панели три светодиода, отображающие статус 'Питание', 'PTT "и" FSK ". Интерфейс использует USB-порт в качестве источника питания.

  • Блок интерфейса может быть использован для CAT управления трансивера с компьютером через соединение USB и для связи с использованием SSTV, RTTY и цифровыми видами PSK.
  • Функциональные особенности:
  • Обеспечивает управление CAT через USB, если в компьютере нет последовательного порта RS-232.
  • Имеет USB аудио систему, сигналы TX и RX аудио также передаются по USB
  • Два канала USB позволяют передавать в различных режимах одновременно с управлением CAT
  • Питание от USB. Не требует дополнительных источников питания
  • Оптопары и НЧ трансформаторы обеспечивают отличную ВЧ изоляцию
  • Управление уровнями TX и RX аудио на передней панели
  • Светодиодные индикаторы статуса PTT и FSK на передней панели
  • Технические характеристики:

    Напряжение питанияDC 5.0 V +- 5%, Negative Ground
    Потребляемый ток:130 mA
    Data разъём:
    Максимальное выходное напряжение: +25 V, 50 mA
    FSK: Максимальное выходное напряжение +25 V, 50 mA (open collector)
    DATA-IN 100mVrms @ 10 kOhms
    DATA-OUT 100mVrms @ 600 kOhms
    FSK/PTT разъём
    PTT Maximum output +30 V, 250 mA ( open drain )
    FSK Maximum output +30 V, 250 mA ( open drain )
    AUDIO разъём
    AUDIO-IN 100mVrms @ 600 kOhms
    AUDIO-OUT 100mVrms @ 600 kOhms
    CAT/RS-232C разъёмRS-232 уровень напряжения
    USB разъём USB 1.1 or USB 1.2, USB bus power
    Размер (WxHxD) 111 x 24,5 x 74.0 mm
    Вес 230 г





    Комментарии и отзывы к Программатор YAESU SCU-17 интерфейс USB Unit





    Программатор YAESU SCU-17 интерфейс USB Unit

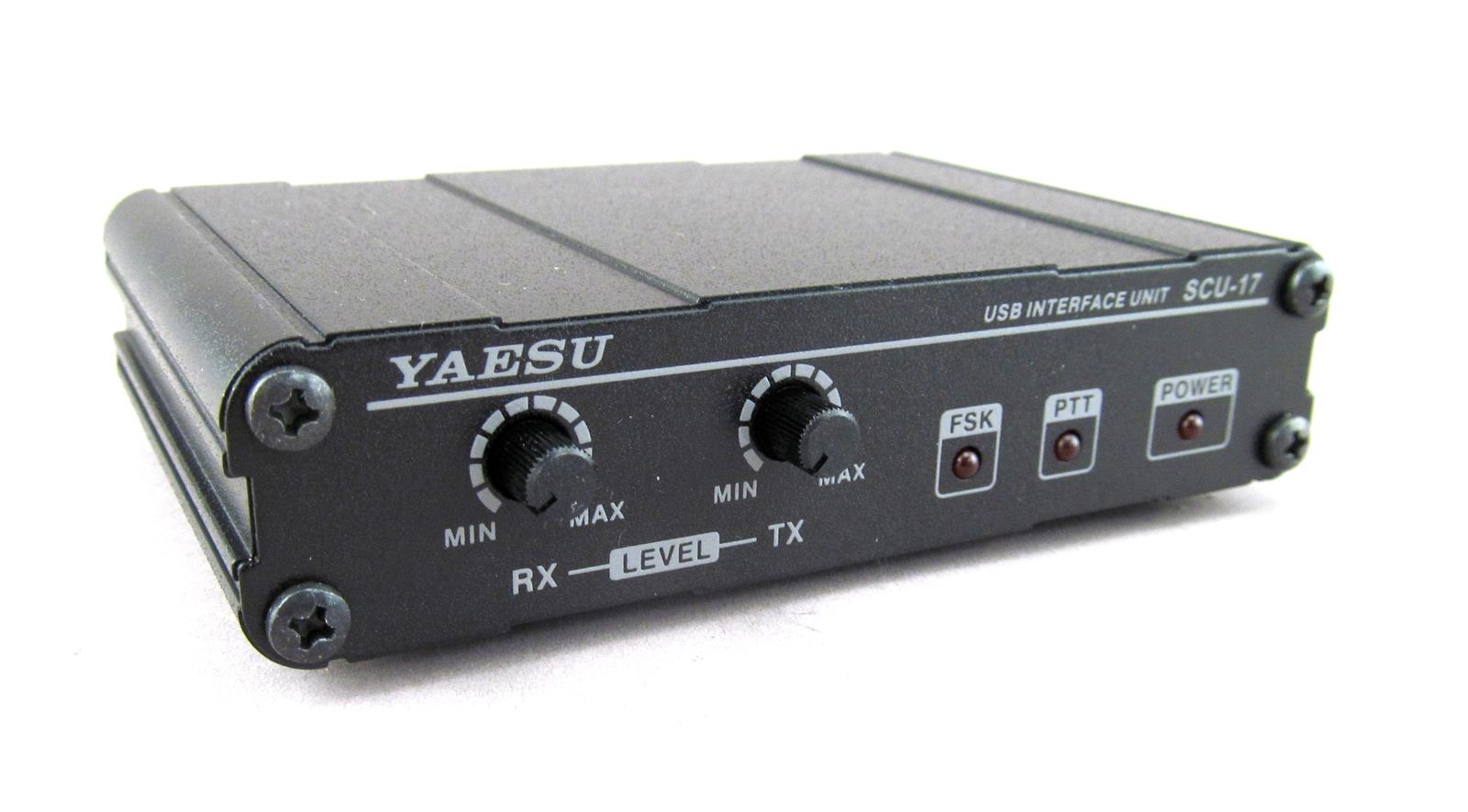

    Фото Программатор YAESU SCU-17 интерфейс USB Unit

    Программатор YAESU SCU-17 интерфейс USB Unit
    Программатор YAESU SCU-17 интерфейс USB Unit


    Цена: 12025 руб.
    Артикул: 00013438

    Есть в наличии

    Доставка по Москве бесплатная


    Гарантия производителя:
    Радиооборудование и аксессуары, антенно-фидерное оборудование - 1 год
    Аккумуляторные батареи - 6 месяцев

    Цена актуальна на: 14.10.2019
