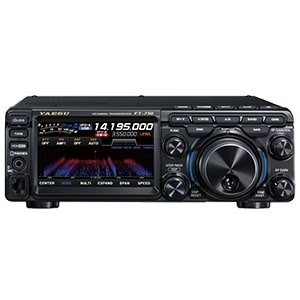

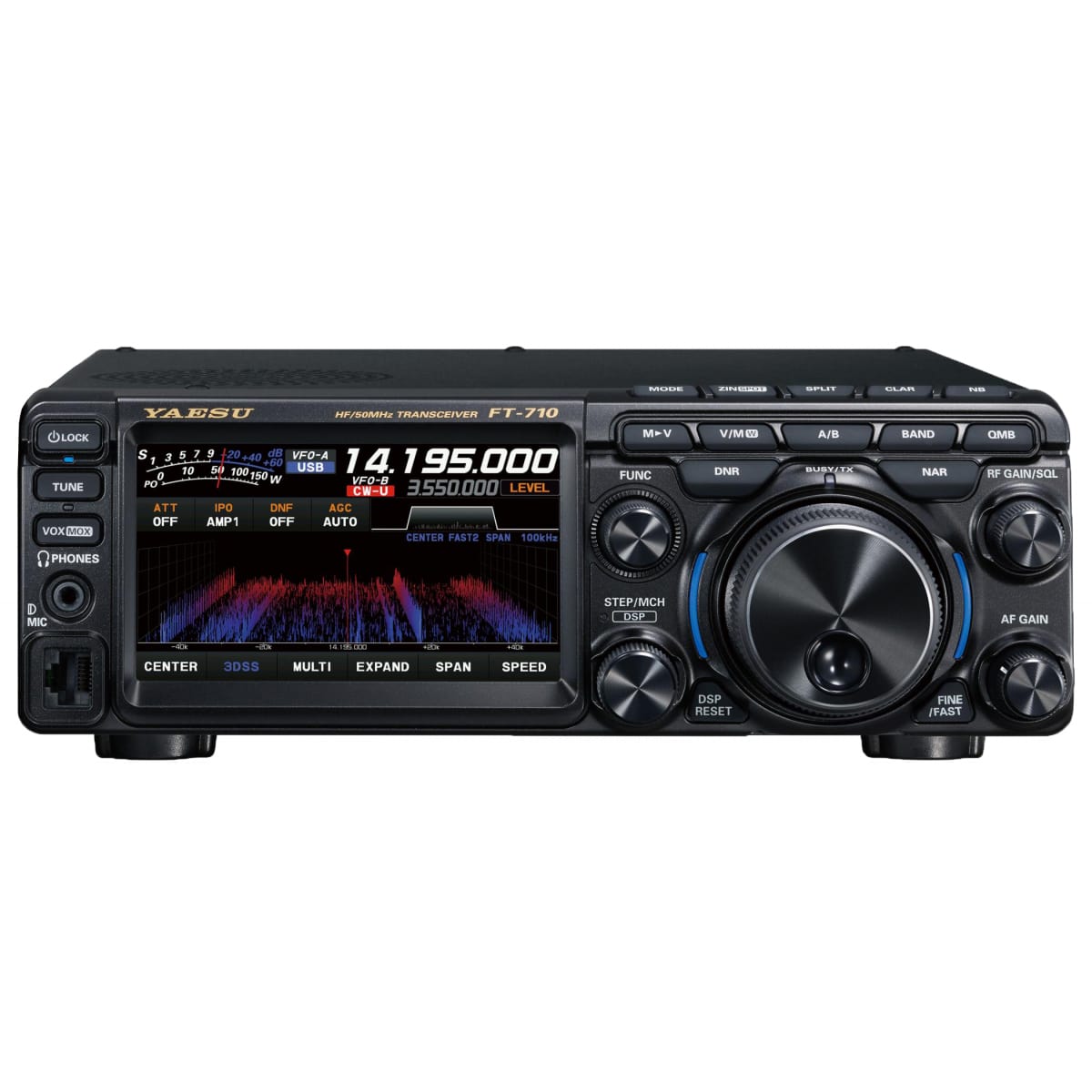

КВ трансивер Yaesu FT-710

Yaesu FT-710 – новый, компактный трансивер на диапазоны 1,8-30/40-54 МГц, с максимальной выходной мощностью 100 Ватт, выполненный по технологии SDR (прямая оцифровка сигнала).

SDR технология обеспечивает превосходный прием сигнала

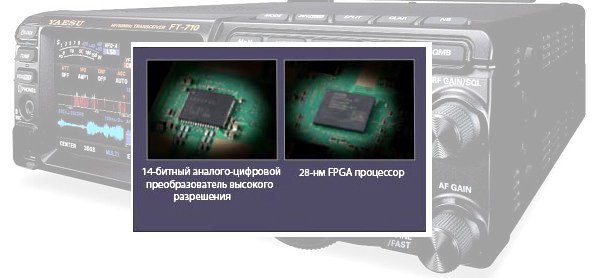

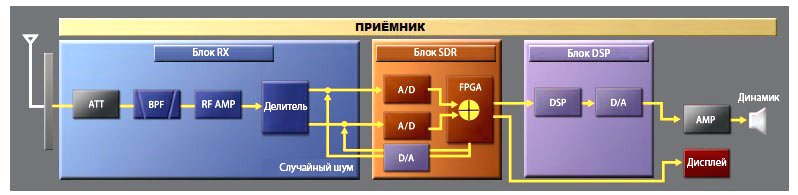

В КВ трансивере FT-710 используется высокоразрядный аналого-цифровой преобразователь и модуль FPGA, которые применялись ранее в первоклассных SDR трансиверах Yaesu. Сдвоенная конфигурация АЦП выполняет цифровое преобразование с помощью двух АЦП и цифрового синтеза FPGA. Цифровой сигнал суммируется FPGA для снижения перегрузки и переполнения АЦП и повышения характеристик по забитию. Кроме этого, в цепь аналогового сигнала перед цифровым преобразованием добавляется случайный шум и, благодаря минимизации ошибки дискретизации в процессе преобразования в АЦП, подавляются искажения. Такая технология подмешивания псевдослучайного сигнала улучшает интермодуляционные характеристики (IM) цепи SDR приемника и повышает эффективность его работы.

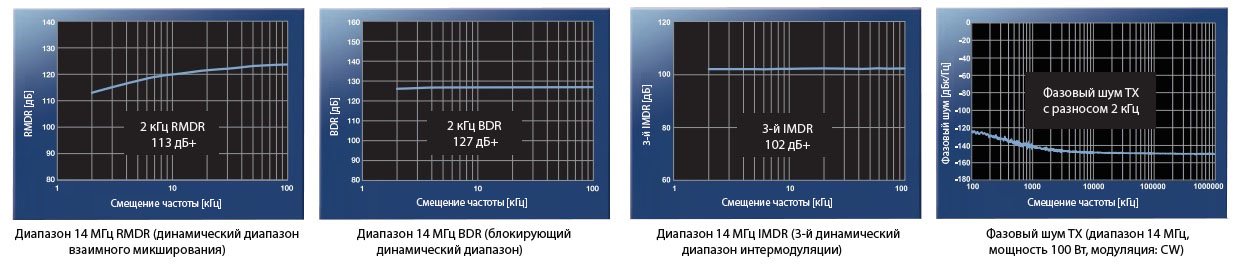

Эффективный каскад ВЧ входа и малошумящий генератор обеспечивают феноменальные многосигнальные характеристики приемника.


Превосходные интермодуляционные характеристики достигаются за счет полосовых фильтров (BPF) в любительских диапазонах или ВЧ усилителя. Мощный входной ВЧ каскад обладает низким коэффициентом шума. Кроме того, схемотехника генератора 250 МГц формирует сигнал высокой чистоты в качестве тактового сигнала дискретизации с отличными характеристиками C/N для аналого-цифрового преобразования. Несмотря на компактность FT-710, его многосигнальные характеристики приема практически идентичны моделям топовых трансиверов. Каскад передатчика также располагает превосходными C/N характеристиками и низким уровнем шумов за счет применения высококачественных компонент формирования сигнала таковой частоты 250 МГц от HRDDS (Высокоразрядного прямого цифрового синтезатора). Как результат, значение фазовых шумов передатчика – 143 dBc/Гц при разносе частот 2 кГц.

Эффективное удаление помех

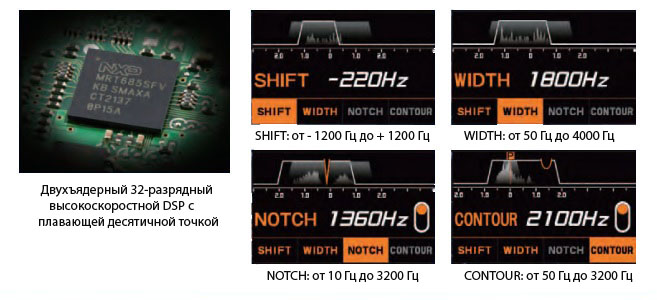

(QRM) обеспечивается высокоскоростным DSP Используется двухъядерный 32-разрядный высокоскоростной DSP, с плавающей десятичной точкой (тактовая частота: 594 МГц / 198 МГц), производства NXP Semiconductors. Эффективные системы подавления помех Yaesu: SHIFT / WIDTH / NOTCH / CONTOUR / APF (звуковой пиковый фильтр) / DNR (цифровое шумоподавление) / NB (шумоподавитель) выполняются с помощью высокоскоростной цифровой обработки сигнала.

Модуль AESS обеспечивает высококачественное воспроизведение звука

AESS (Система громкоговорителей с акустическим усилением) формируется цифровой обработкой. Принимаемый сигнал подается комбинированно на среднечастотный активный громкоговоритель и боковой громкоговоритель для получения первоклассных аудиочастотных характеристик и точности воспроизведения аудио.

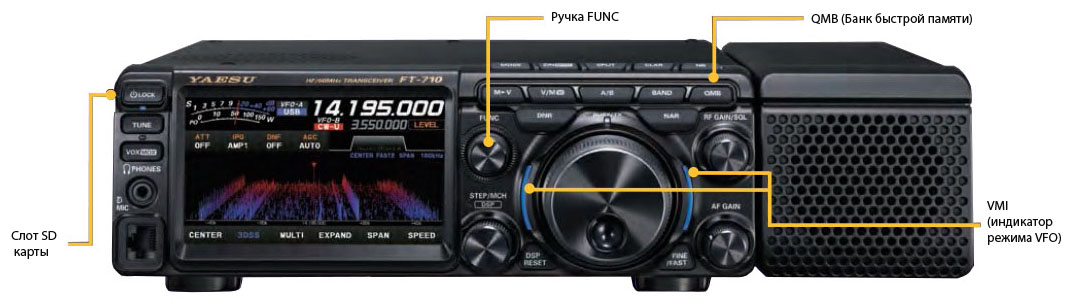

Дизайн передней панели обеспечивает эффективность работы и комфорт


Компактный трансивер, но большой 4,3-дюймовый цветной TFT-дисплей с сенсорной панелью обеспечивают интуитивно понятное управление и отличную информативность. Основные органы управления расположены на передней панели, по центру над валкодером VFO, для повышения удобности в работе и мгновенного доступа к основным функциям.

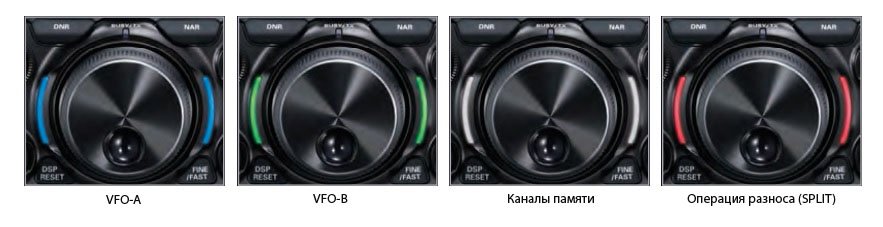

VMI (индикатор режима VFO)


Большие светодиодные индикаторы VMI расположены слева и справа от валкодера VFO, чтобы сразу показать текущие режимы работы (VFO-A, VFO-B, режим памяти и т.д).

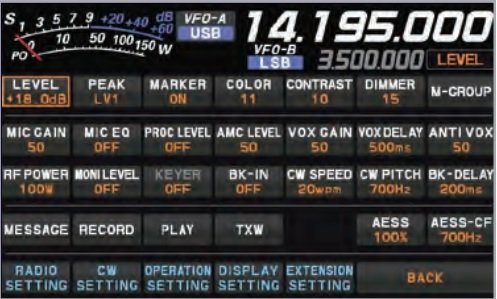

Удобное управление набором функций


Поверните ручку «FUNC», чтобы выбрать пункт в меню настроек или изменить значения настроек и т.д. Ручку функции можно нажать, чтобы быстро выбрать элемент, а затем изменить значения настроек. Может быть назначено часто используемое меню функций или настроек, чтобы к нему можно было быстро получить доступ и произвести настройку простым поворотом ручки.

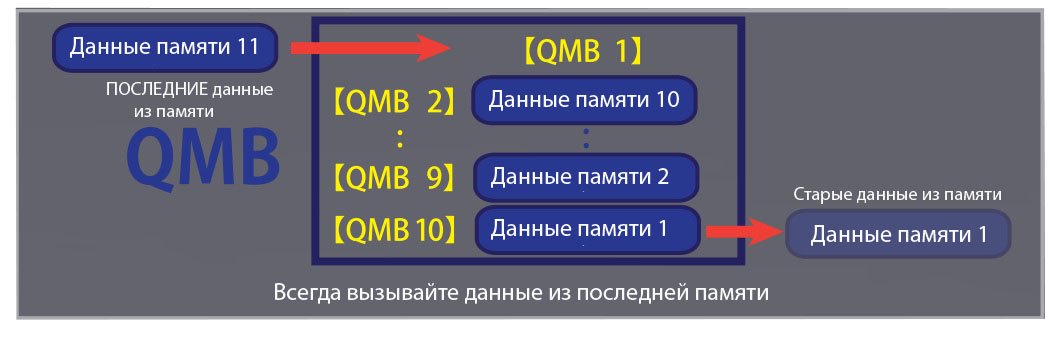

Функция QMB (Банк быстрой памяти)


Функция QMB может использоваться для хранения выделенных каналов памяти (Quick Memory Bank). Одним касанием можно легко вызвать необходимую частоту. В банке быстрой памяти хранятся частота, модуляция, а также настройки передачи/приема, настройки фильтров и другие параметры, поэтому при переключении диапазонов можно быстро начать работу в наилучшем состоянии без повторной настройки. Настройки памяти можно легко проверить, отобразив содержимое памяти на дисплее. (Доступно до 10 каналов памяти)

Различные функции помогающие поддерживать комфортную работу

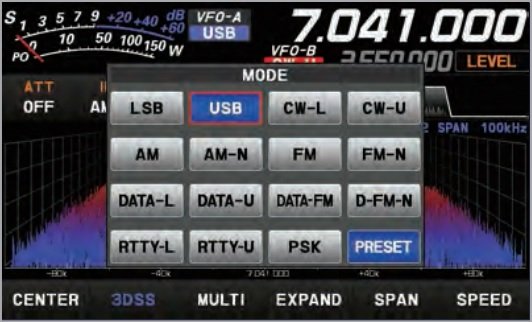

Функция «PRESET» (ПРЕДУСТАНОВКА), наиболее подходящие настройки для работы в FT8


Оптимальные значения настройки для режима связи «FT8» могут быть включены с помощью выбора «PRESET» на экране трансивера в режиме выбора модуляции «MODE». Настройку элемента «PRESET» можно вызвать и настроить, нажав и удерживая «PRESET». Можно сохранить до пяти параметров.



Комплектность поставки трансивера Yaesu FT-710:

Трансивер;
Внешний динамик SP-40;
Ручной микрофон (тангента) SSM-75E;
Кабель питания постоянного тока с предохранителем;
Запасной предохранитель;
Инструкция по эксплуатации на русском языке.

Параметры:

Технические характеристики трансивера YAESU FT-710

Общие

Частоты приема 1.8–54 МГц
Частоты передачи 1.8–29.69 МГц
50–53.99 МГц
Виды модуляции SSB, CW, RTTY, AM, FM
Шаг частоты 1/5/10/20 Гц (CW, SSB, AM), 100 Гц (FM)
Антенный тюнер (диапазон согласуемых сопротивлений)

16.7-150 Ом (1.8-29.7 МГц)
25-100 Ом (50 МГц)

Сопротивление антенны 50 Ом
Количество антенных входов 1
Напряжение питания 13.8 Вольт ± 15% (постоянное)
Потребляемый ток 1.8 А (прием, нет сигнала)
2.2 А (прием, есть сигнал)
21 А (передача на 100 Ватт мощности)
Заземление Отрицательное
Диапазон рабочих температур от 0°C до +50°C
Стабильность частоты ±0.5 ppm, (от 0°C до +50°C)
Размеры 239 х 80 х 247  мм
Масса 4.5 кг

Передатчик

Выходная мощность SSB, CW, RTTY, FM 5 -100 Ватт
AM 5-25 Ватт
Модуляция SSB: Балансная
AM: Мало-мощная
FM: Реактансная
Максимальное отклонение FM ±5.0 кГц / ±2.5 кГц (Узкий)
Паразитное излучение 1.8-29.7 МГц лучше, чем 50 дБ
50 МГц лучше, чем 63 дБ
Подавление несущей SSB По крайней мере на 60 дБ ниже пиковой мощности
Подавление внеполосных излучений По крайней мере на 60 дБ ниже пиковой мощности
Пропускная способность 3 кГц (LSB, USB), 500 Гц (CW), 6 кГц (AM), 16 кГц (FM)
Сопротивление микрофона 600 Ом

Приемник

Тип приёмного тракта Прямая оцифровка супергетеродина
Промежуточная частота 18 кГц (SSB/CW), 24 кГц (AM/FM)
Чувствительность SSB/СW (10 дБ сигнал/шум) 1.8 - 30 МГц: 0.16 мкВ
50 МГц: 0.125 мкВ
AM (10 дБ сигнал/шум) 0.5 - 1.8 МГц: 6.3 мкВ
1.8 - 30 МГц: 2.0 мкВ
50 МГц: 1.0 мкВ
FM (12 дБ SINAD) 28 - 30 МГц: 0.25 мкВ
50 МГц: 0.2 мкВ
Избирательность SSB (BW = 2.4 кГц) 2.4 кГц или больше / -6 дБ
3.6 кГц ниже / -60 дБ
CW (BW = 500 Гц) 500 Гц или больше / -6 дБ
750 Гц или менее / -60 дБ
АМ (BW = 6 кГц) 6.0 кГц или больше / -6 дБ
15 кГц или менее / -60 дБ
FM (BW = 12 кГц) 12.0 кГц или больше / -6 дБ
25 кГц или менее / -60 дБ
Сопротивление аудио выхода от 4 до 16 Ом (4 Ом номинальное)
Аудио выход 2.5 Ватт (4 Ом, 10% искажение)

ВНИМАНИЕ!

Пожалуйста, уточняйте технические характеристики у менеджера компании. Параметры зависят от версии устройства
