Описание

Цена: звоните

Долгожданный компактный КВ 50 МГц SDR трансивер 100 Вт

Гибридная конфигурация SDR

Как и FTDX101, новый трансивер использует конфигурацию узкополосного SDR-приемника, который может похвастаться превосходной базовой производительностью, цифровая обработка гибридной конфигурации с SDR с прямой оцифровкой позволяет включать визуализацию спектроскопа в реальном времени.

Узкополосный SDR с тремя типами руфинг фильтров

Высококачественные кварцевые руфинг фильтры дают феноменальные мультисигнальные характеристики. Конструкция преобразователя (вниз) приемника аналогична FTDX101. Первая частота ПЧ составляет 9 МГц, а смеситель реализован на полевых двухзаворных транзисторах транзисторах (MOS FET) по схеме двойного балансного смесителя D-quad с отличными интермодуляционными характеристиками. Узкополосная конфигурация SDR позволяет использовать узкополосные кварцевые руфинг фильтры, которые имеют высокий коэффициент прямоугольности. Это позволяет достичь удивительной производительности при приеме нескольких сигналов в сложной обстановке современного эфира. В дополнение к преобразованию "вниз" ПЧ реализованы легендарные мощные входные каскады YAESU, выдающийся малошумящий гетеродины приемника, руфинг фильтры 500Гц, 3кГц, 12 кГц с высоким коэффициентом прямоугольности и новейшие схемотехнические решения. Следовательно, BDR (динамический диапазон по блокированию) в диапазоне 14 МГц достигает 141дБ или более, RMDR (динамический диапазон взаимного смешивания) достигает 123 дБ или более, а 3-й IMDR (динамический диапазон интермодуляции третьего порядка) достигает 109 дБ или более.

Кристальная чистота передаваемого сигнала

Высококачественная передача с непревзойденными характеристиками фазовых шумов. Выходной каскад передтчика обеспечивает непревзойденную чистоту сигнала Идеальные характеристики соотношения сигнал/шум, обеспечиваемые HRDDS 250 МГц (высокоточный цифровой генератор прямого синтеза), используемые в цепи гетеродина, также вносят существенный вклад в работу передатчика. В общем, шум или искажения могут возникать в зависимости от схемотехники и компонентов, вплоть до выходного каскада, который формирует передаваемый сигнал, даже если используется высококачественный гетеродин.   Тщательный анализ каждого компонента вплоть до выходного каскада передатчика. Тактовая частота гетеродина от схемы HRDDS 250 МГц, которая распределяется по блокам FPGA, цифро-аналоговый преобразователь, оконечный каскад усилителя мощности и прочие тщательно отобранные компоненты позволяют улучшить отношение сигнал/шум передатчика. Передаваемый сигнал FTDX101 напрямую генерируется 16-битным цифроаналоговым преобразователем без прохождения через цепи микшера, что обеспечивает отсутствие шума и искажений. В результате высокие характеристики гетеродина сохраняются без ухудшения, а фазовые шумы передатчика достигают -145дБ с разносом 2кГц на 14 Мгц.

Спектроскоп нового поколения 3DSS

Легкое восприятие изменений в силе сигналов Недавно разработанная система 3DSS (3-мерный спектроскоп) прекрасно дополняет обычный водопад Цветной сенсорный 5-дюймовый TFT дисплей при касании выводит цифровую клавиатуру на дисплей , а также используемая полоса и частоты можно настраивать прямым вводом через дисплей. Настройки частоты возможно производить вращением ручки или касанием дисплея. Как и у FTDX101 серии предложены мульти дисплей , дисплей статуса приема, центральный, фиксированный и курсорный режимы.

MPVD (многофункциональное внешнее кольцо на ручке VFO)

MPVD - это большое многофункциональное алюминиевое кольцо, расположенное для удобства на ручке VFO. Кольцо позволяет управлять настройкой CLAR и C.S (функция выбираемая пользователем). MPVD - это удобный энкодер, который дает возможность настраивать важные функции трансивера не убирая руки с VFO.

Дистанционное управление через опциональный модуль LAN-unit ( SCU-LAN10) и программное обеспечение для дистанционного управления

Управление трансивером можно выполнять удаленно с помощью локальной сети или Интернет Программное обеспечение для управления с помощью ПК позволяет осуществлять дистанционное управление трансивером из любого местоположения через локальную сеть или Интернет (требуется дополнительный внешний блок LAN).

Помимо базовых операций по использованию в дистанционном режиме, можно использовать сдвоенный спектроскоп трансивера, что очень удобно. Кроме того, вы можете наслаждаться различными функциями, такими как мониторинг диапазона, подключив к локальной сети большой монитор и настраивая всевозможные функции, заложенные производителем в этот великолепный трансивер.

Особенности новинки:

  • 15 отдельных мощных фильтров (BPF)
  • Эффективный QRM с инфракрасным DSP ( ИК сдвиг/ ширина, контур, DNR, APF)
  • Высококачесвенный и сверхстабильный усилитель , с использованием нового типа транзисторов MOS FET RD70HUP2
  • Алюминиевый радиатор с 80мм низкошумным вентилятором
  • Высокоскоростной автоматический антенный тюнер с емкостью памяти на 100 каналов
  • Монитор RF/AF передачи
  • Микрофонный усилитель с трехуровневым эквалайзером (SSB/AM режимы)
  • Банк быстрой памяти
  • Функция стека полос
  • Опциональный динамик SP-30 , разработанный специально для FTDX10
  • Опциональный руфинг фильтр (300Гц) XF-130CN
  • Отличительные особенности

  • КВ 50 МГц трансивер 100 Вт
  • Гибридные SDR (узкополосный SDR и SDR с прямой оцифровкой)
  • Узкополосный SDR позволяет достичь удивительной производительности при приеме нескольких сигналов ( 2кГц RMDR 116дБ+, 2кГц BDR 141дБ+, 2кГц 3й IMDR 109дБ+)
  • Конструкция преобразователя (вниз) приемника , первая частота ПЧ составляет 9 МГц, позволяет использовать узкополосные кварцевые руфинг фильтры, которые имеют высокий коэффициент прямоугольности.
  • HRDDS 250 МГц (высокоточный цифровой генератор прямого синтеза) бесшумный осциллятор
  • 15 отдельных мощных фильтров (BPF)
  • Эффективный QRM с инфракрасным DSP ( ИК сдвиг/ ширина, контур, DNR, APF)
  • Высококачесвенный и сверхстабильный усилитель , с использованием нового типа транзисторов MOS FET RD70HUP2
  • Пятидюймовый полноцветный сенсорный дисплей и 3DSS (3-мерный спектроскоп) визуализация на дисплее
  • Многоцелевая ручка энкодера VFO повышает эффективность и удобство работы.
  • Банк быстрого запоминая
  • Поддержка CW с большим набором опций: CW zero-in, CW auto zero-in
  • RTTY (FSK) PSK функции кодирования
  • Другие функции , такие как опциональный выбор RF Gain через IPO, автоматическое управление и функция быстрого разделения.
  • Слот для SD карты
  • Дистанционное управление через интернет с помощью опционального модуля LAN-unit (SCU-Lan10)

    Параметры:

  • Диапазоны частот TX: 1,8 - 54 МГц (только для любительских диапазонов)
  • Диапазон частот RX: 30 кГц - 75 МГц (в рабочем состоянии) 1,8 МГц - 29,699999 МГц (опционально, только для любительских диапазонов) 50 МГц - 53,999999 МГц (опционально, только для любительских диапазонов) 70 МГц - 70,500000 МГц (опционально, только для любительских диапазонов UK)
  • Режимы излучения: A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), G1B (PSK)
  • Стабильность частоты: ± 0,5 ppm (от 32 ° F до + 122 ° F / от 0 ° C до + 50 ° C, через 1 мин)
  • Напряжение : DC 13.8 В ± 15%
  • Тип схемы: Супергетеродин с двойным преобразованием
  • Промежуточные частоты: 1-я ПЧ, 9 005 МГц 2-я ПЧ, 24 кГц
  • Выходная мощность: 5 Вт - 100 Вт (CW, LSB, USB, FM, RTTY, PKT), 5 Вт - 25 Вт ( AM)
  • Размеры (Ш х В х Г): 266 x91 x263 мм
  • Вес (приблизительно): 5,9 кг
  •


    Таблица совместимости аксессуаров Yaesu



    Комментарии и отзывы к

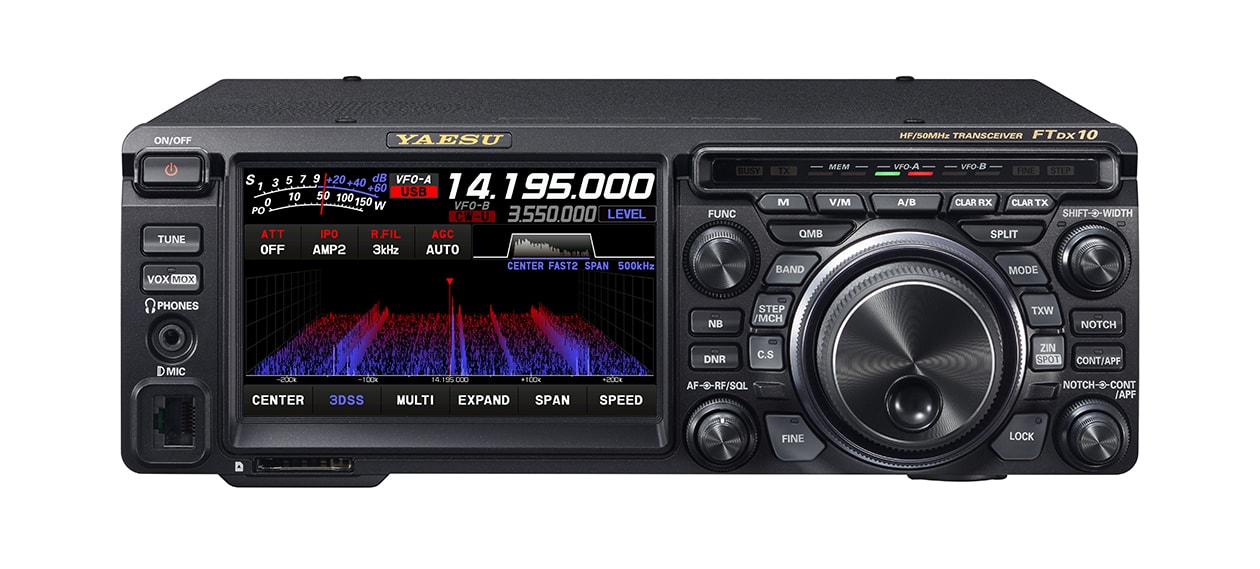

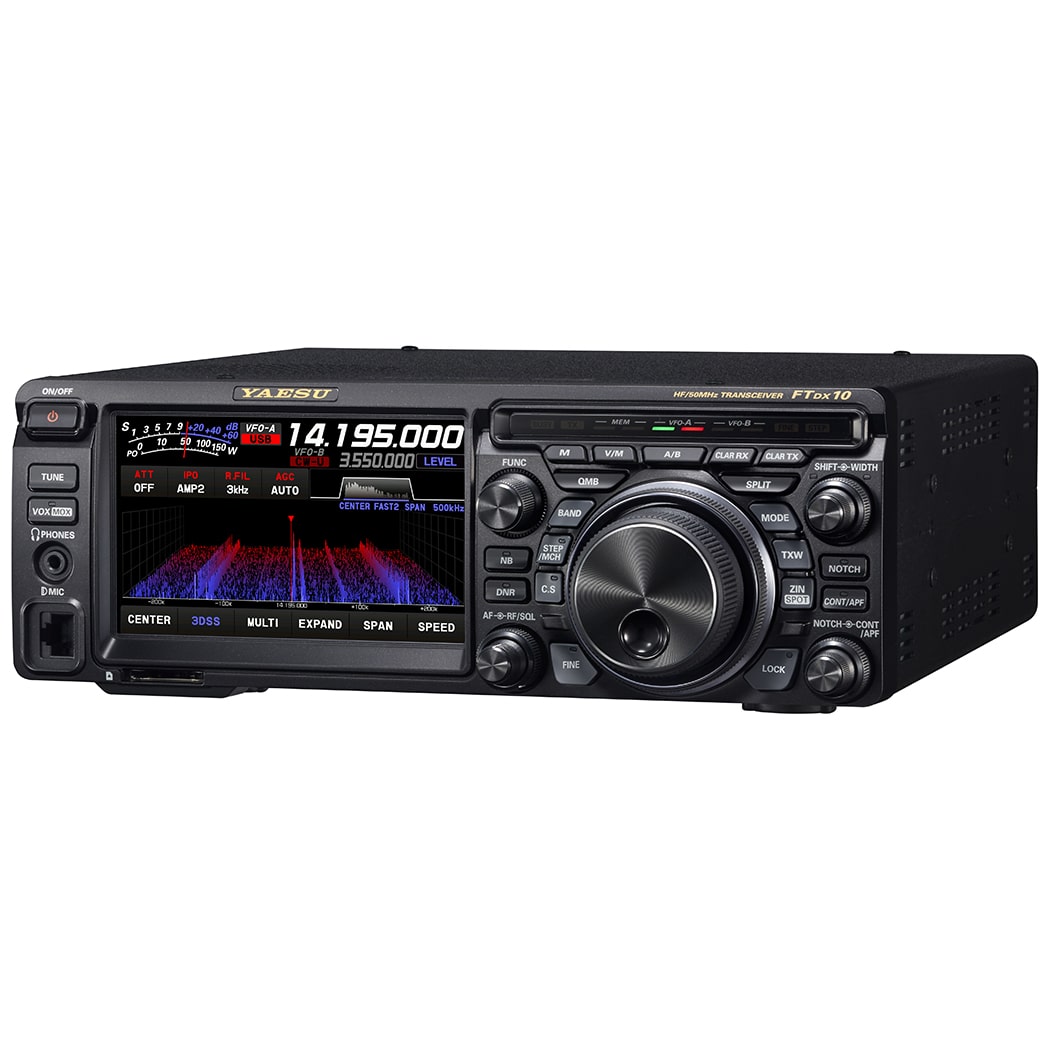

    Фото Yaesu FTDX-10
