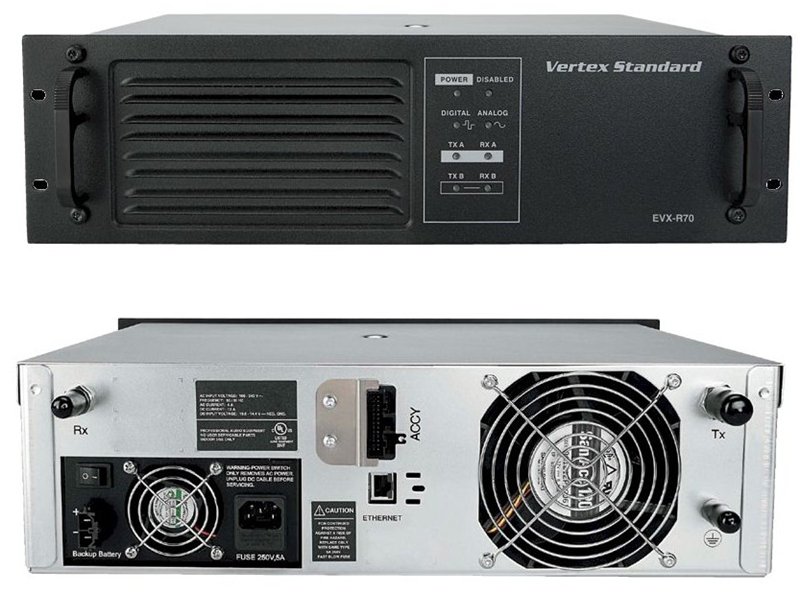

Цифровой ретранслятор Vertex EVX-R70


  Продукция компании «Vertex Standard» совместно с фирмой «Motorola Solutions» давно уже обладает статусом мирового производителя различных моделей аппаратов по обеспечению радиосвязью, с наличием двустороннего диалога операторов.
   Ведущие руководители отделов маркетинга этих компаний продемонстрировали на очередном форуме неоспоримое преимущество нового типа оборудования. Помимо этого, прозвучала информация по стратегическому развитию означенных фирм на обозримый период времени. При этом указывалось, что данные фирмы будут расширять свою сферу влияния в странах Африканского континента, Ближнего Востока и Европы. Необходимо отметить, что означенные районы входят в состав сферы влияния региона EMEA.
  Теперь современные системы цифровой радиосвязи eVerge™ пополнились новым цифровым ретранслятором EVX-R70 функционирующим как в аналоговом, так и в цифровом режиме, а так же поддерживать связь в сочетании с любыми из существующих аналоговых радиостанций с возможностью оперативного переключения между этими режимами. Они совместимы более чем с 74% радиостанций, используемых по всему миру.
     Цифровой ретранслятор Vertex EVX-R70 предназначен для установки в стандартную 19-дюймовую стойку, обеспечивает непрерывный 100% цикл работы и оснащен встроенным источником питания. В качестве внешнего резервного источника можно использовать аккумуляторную батарею постоянного тока. Советую купить ретранслятор Vertex EVX-R70



Общие характеристики

Диапазон рабочих частот, МГц:
•   EVX-R70-D0-25 (136-174)
•   EVX-R70-G6-25 (403-470)
•   EVX-R70-D0-45 (136-174)
•   EVX-R70-G6-40 (403-470)
•   EVX-R70-G7-40 (450-512)
Классы излучения: 11K0F3E/16K0F3E/7K60FXD/7K60FXE
Количество каналов: 16
Модуляция:
•   частотная (F3E)
•   цифровая (4FSK)
Канальный шаг: 12,5/25 кГц
Рабочий цикл: 100%
Напряжение питания:
•   (100 – 240) В переменного тока
•   (13,5–14,2) В постоянного тока (резервное питание, в качестве которого можно использовать внешнюю аккумуляторную батарею постоянного тока)
Потребляемый ток:
•   Режим ожидания: 1 A (1 А пост. тока)
•   Передача при низкой мощности: 3 A (7,5 А пост. тока)
•   Передача при высокой мощности: 4 A (12 А пост. тока)
Диапазон рабочих температур,°C: от -30 до +60
Габаритные размеры (В х Ш х Г), мм: 132,6 x 482,6 x 296,5
Высота, занимаемая в стойке (в соответствии со стандартом EI),: 4U
Вес, кг: 14
Поддерживаемый стандарт: DMR (Digital Mobile Radio): ETSI TS 102 361


Характеристики передатчика (измеряются по стандарту ETSI EN 300)

Выходная мощность, Вт:
•   EVX-R70-D0-25 (25)
•   EVX-R70-G6-25 (25)
•   EVX-R70-D0-45 (25-45)
•   EVX-R70-G6-40 (25-40)
•   EVX-R70-G7-40 (1-40)
Девиация:
•   ± 2,5 кГц (при канальном шаге 12,5 кГц)
•   ± 5,0 кГц (при канальном шаге 25 кГц)
Относительная нестабильность частоты: ±0,5 ppm
Уровень побочных излучений передатчика, не более, дБ:
•   -60 дБ (при канальном шаге 12,5 кГц)
•   -70 дБ (при канальном шаге 25 кГц)
Уровень паразитной модуляции:
•   -40 дБ при канальном шаге 12,5 кГц
•   -45 дБ при канальном шаге 25 кГц
Коэффициент нелинейных искажений передатчика, не более, %: 3


Характеристики приёмника (измеряются по стандарту ETSI EN 300)

Реальная чувствительность для сигналов ЧМ (12 дБ SINAD), мкВ:
•   УКВ 0,3
•   ДЦВ 0,22
Реальная чувствительность для сигналов 4FSK (5% BER), мкВ: 0,3
Селективность по соседнему каналу (УКВ), дБ:
•   65  для сигналов ЧМ (при канальном шаге 12,5 кГц)
•   80  для сигналов ЧМ (при канальном шаге 25 кГц)
•   50  для сигналов 4FSK (при канальном шаге 12,5 кГц)
•   80  для сигналов 4FSK (при канальном шаге 12,5 кГц)
Селективность по соседнему каналу (ДЦВ), дБ:
•   65  для сигналов ЧМ (при канальном шаге 12,5 кГц)
•   75  для сигналов ЧМ (при канальном шаге 25 кГц)
•   50  для сигналов 4FSK (при канальном шаге 12,5 кГц)
•   75  для сигналов 4FSK (при канальном шаге 12,5 кГц)
Селективность по зеркальному каналу, дБ:
•   УКВ: 80
•   ДЦВ: 75
Коэффициент нелинейных искажений приёмника, не более, %: 3


Дополнительные характеристики


•   Цифровое устройство кодирования речи AMBE+2™
•   26-штыревой разъем для подключения дополнительных устройств (аксессуаров)
•   Отдельный разъём для подключения аккумуляторной батареи резервного питания

Аксессуары


•   GMLN5389A Кабель питания
•   E-DC-29 Кабель резервного питания
•   WMB-1 Комплект настенного крепления
•   CT-150 Кабель программирования
•   CT-151 Сервисный кабель для программирования, тестирования и настройки радиостанций и ретрансляторов


Комплект поставки

•   Упаковочная коробка
•   Ретранслятор Vertex EVX-R70
•   Кабель питания 220В
•   Инструкция по эксплуатации
