Гибкость в использовании: аналоговый, цифровой и смешанный режимы
Стандартный ретранслятор EVX-R70 способен функционировать как в аналоговом, так и в цифровом режиме, а так же поддерживать связь в сочетании с любыми из существующих аналоговых радиостанций. Он также имеет функцию «смешанного режима», которая позволяет динамически переключаться между аналоговым и цифровым режимами для более гибкого использования оборудования.

Улучшенная совместимость и энергоэффективность
Цифровые радиостанции eVerge™ совместимы с более чем 74% цифровых радиостанций, используемых по всему миру. В оборудовании используется технология TDMA, благодаря которой обеспечивается продолжительное время работы от батареи, а также значительно снижается стоимость оборудования в сравнении с решениями, используемыми технологию FDMA. Системы радиосвязи, работающие на основе технологии TDMA, могут обслуживать в два раза больше переговорных групп без дополнительных затрат на частотные лицензии.

Непрерывная работа
Стандартный ретранслятор EVX-R70 обеспечивает 100% непрерывную работу на 45 Вт ОВЧ и 40 Вт УВЧ, его можно без труда установить на любой ретрансляторной площадке. Он оснащен встроенным источником питания, в качестве внешнего резервного источника можно использовать аккумуляторную батарею постоянного тока.

Многоцветный светодиодный индикатор состояния
Светодиодный индикатор обеспечивает удобный мониторинг состояния ретранслятора. Он показывает уровень заряда аккумуляторной батареи, активированный режим (цифровой / аналоговый), а также передачу и получение сигнала в аналоговом / цифровом режиме по таймслотам.

Дополнительные характеристики
Возможность установки в стойку в соответствии со стандартом EIA
Цифровое устройство кодирования речи AMBE+2™
26-штыревой разъем для подключения аксессуаров

Параметры:

Частотный диапазон
ОВЧ: 136 - 174 МГц
УВЧ: 403 – 470 МГц / 450 – 527 МГц

Количество каналов и групп
16

Напряжение питания
100 – 240 В перем. тока (13,5 В пост. тока)

Разнос каналов
25 кГц / 12,5 кГц

Потребляемый ток
Режим ожидания: 1 A (1 А пост. тока, станд.)
Передача при низкой мощности: 3 A (7,5 А пост. тока, станд.)
Передача при высокой мощности: 4 A (12 А пост. тока, станд.)

Диапазон рабочих температур
от -30°C до +60°C

Диапазон температур хранения
от –40°C до +85°C

Стабильность частоты
±0,5 ppm

Рабочий цикл
100%

Размеры (В х Ш х Г)
132,6 x 482,6 x 296,5 mm

Вес (прибл.)
14 кг

Характеристики приемника: Измеряются по стандарту ETSI EN 300

Чувствительность
Аналоговая, 12 дБ SINAD: 0,3 мкВ 0,22 мкВ станд
Цифровая, 5% BER: 0,3 мкВ

Избирательность по соседнему каналу
ОВЧ:
ETSI EN 300 65 дБ при 12,5 кГц, 80 дБ при 25 кГц*
ETSI EN 300 50 дБ при 12,5 кГц, 80 дБ при 25 кГц*

УВЧ:
ETSI EN 300 65 дБ при 12,5 кГц, 75 дБ при 25 кГц*
ETSI EN 300 50 дБ при 12,5 кГц, 75 дБ при 25 кГц*

Перекрестная модуляция
ОВЧ: 78 дБ
УВЧ: 75 дБ

Подавление паразитных сигналов
ОВЧ: 80 дБ
УВЧ: 75 дБ

Искажение звука
3% (стандартное)

Hum and Noise
-40 дБ при 12,5 кГц,
-45 дБ при 25 кГц*

Кондуктивные паразитные излучения
-57 дБм

Характеристики передатчика: Измеряются по стандарту ETSI EN 300

Выходная мощность
ОВЧ: 1 – 25 Вт, 25 – 45 Вт

УВЧ: 403 – 470 МГц 1 – 25 Вт, 25 – 40 Вт
УВЧ: 450 – 527 МГц 1 – 40 Вт

Классы излучения (аналоговый режим)
16K0F3E / 11K0F3E

Ограничение модуляции
(136 – 174 МГц, 403 – 470 МГц)
± 2,5 кГц при 12.5 кГц;
± 5,0 кГц при 25 кГц

Кондуктивные паразитные излучения
(136 – 174 МГц, 403 – 470 МГц)
-36 дБм < 1 ГГц; -30 дБм > 1 ГГц

Шумы и помехи при остаточной частотной модуляции
(136 – 174 МГц, 403 – 470 МГц)
-40 дБ при 12,5 кГц; -45 дБ при 25 кГц

Избирательность по соседнему каналу
(136 – 174 МГц, 403 – 470 МГц)
60 дБ при 12,5 кГц; 70 дБ при 25 кГц

Искажение звука
3%

Частотная модуляция
12,5 кГц: 11K0F3E
25 кГц: 16K0F3E

Цифровая модуляция 4FSK
12,5 кГц, только передача данных: 7K60FXD
12,4 кГц, передача данных и голосовая связь: 7K60FXE

Цифровой протокол
ETSI TS 102 361-1, -2, -3

Описание

Цифровые радиостанции. Vertex EVX-R70

Параметры:

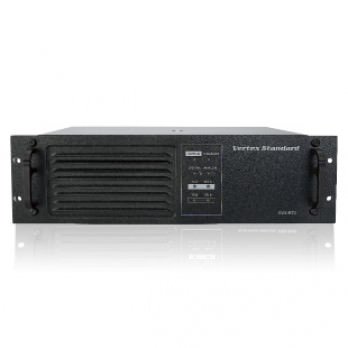

Фото Vertex EVX-R70
