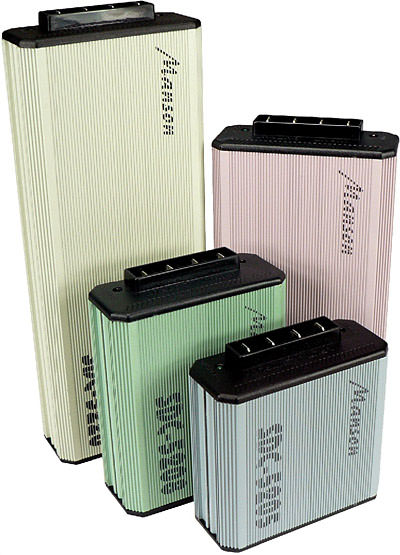

Преобразователь ипмпульсный Manson SDC-5205/5208/5212/5220

Конверторы  постоянного тока SDC-5205/5208/5212/5220

Новое поколение преобразователей напряжения SDC-5200 обеспечивает регулируемое питание 13.8В постоянным током от источников питания 20-30В постоянного тока, например грузовые автомашины, автомобили с жилым кузовом для загородного отдыха, сельскохозяйственное оборудование и другие машины, работающие на дизельном топливе. Благодаря правильно продуманному дизайну конверторы имеют компактные размеры, небольшой вес и корпус без отверстий для вентиляции. Вследствие низкого уровня выделяемого тепла и низкого уровня тока холостого хода отпадает необходимость внешнего переключателя питания.

Конверторы можно устанавливать даже в труднодоступные места с помощью пластиковых защелок.  Корпус конверторов защищен от пыли, т.к. в нем отсутствуют отверстия.

Схема расположения компонентов микросхемы разработана с учетом их устойчивости к воздействию вибрации. Водоотталкивающее покрытие защищает конверторы при использовании на бездорожье и в других неблагоприятных условиях.

Благодаря конструкции схемы с режимом импульсного преобразования конвертор работает бесшумно и не перегревается.

Средства безопасности и средства обеспечения отказоустойчивости (защита от перенапряжения - OVP) для защиты оборудования, подключенного к преобразователю, даже при возникновении неполадок с ним.

13.8В постоянного тока на выходе можно использовать в качестве зарядки для вспомогательной батареи 12В. Обычно данные преобразователи нового поколения используются для средств радиосвязи, DVD плееров для автомобилей, принтеров, бортовых компьютеров, систем безопасности, GPS навигации, вспомогательного освещения, прожекторов, а также дополнительной батареи 12В и т.д.

Существующие модификации:

Manson SDC-5205 Входное напряжение 18-38В постоянного тока, Выходное напряжение 13.8В постоянного тока, Выходной ток 5A(беспрерывный)/ 7A(максимальный)
Manson SDC-5208 Входное напряжение 18-38В постоянного тока, Выходное напряжение 13.8В постоянного тока, Выходной ток 7A(беспрерывный)/ 12A(максимальный)
Manson SDC-5212 Входное напряжение 18-38В постоянного тока, Выходное напряжение 13.8В постоянного тока, Выходной ток 12A(беспрерывный)/ 16A(максимальный)
Manson SDC-5220 Входное напряжение 18-38В постоянного тока, Выходное напряжение 13.8В постоянного тока, Выходной ток 16A(беспрерывный)/ 20A(максимальный)

Технические характеристики:

  SDC-5205
SDC-5208
SDC-5212
SDC-5220
Диапазон входного напряжения От 18В до 38В постоянного тока
Выходное напряжение 13.8В постоянного тока
Беспрерывный ток на выходе 5 A
7 A
12 A
16 A
Максимальный ток на выходе при 30% рабочего цикла 7 A
12 A
16 A
20 A
Ток нагрузки отсутствует < 20мА
< 30мА
< 50мА
< 100мА
Шумовые помехи ( p - p ) 100мВ
Шумовые помехи (действующее значение) 10мВ
10мВ
15мВ

Регулировка нагрузки 50мВ
Стабилизация выходного напряжения по сети 50мВ
Эффективность (КПД) > 89%
> 90%
> 90%
> 90%
Защита

OVP (Защита от повышенного напряжения на выходе), Защита от потери заземления.

Автоматическая перенастройка:

  1. Защиты от обратной полярности.
  2. Защиты от перегрузки.
  3. Защита от короткого замыкания.
Индикация Зеленая светодиодная лампочка - конвертор РАБОТАЕТ, красная лампочка - конвертор НЕИСПРАВЕН.
Тип подключения на входе и выходе Плоские подключаемые соединители
Система охлаждения Естественная конвекция
Максимальная температура эксплуатации 50 °C
Внутренний предохранитель (стеклянный) 8 A
10 A
20 A
25 A
Номер подтверждения маркировки Евросоюза e11*72/245*95/54*3079*00
Габариты (ШxДxВ) 77 x 75 x 32 (мм)
96 x 75 x 32 (мм)
142 x 75 x 32 (мм)
192 x 75 x 32 (мм)
Вес 190 г
230 г
380 г
480 г
Аксессуары Установочный комплект на защелках и винты
