Компактные и невысокие импульсные блоки питания SPA-8230 SPA-8232 c
постоянным напряжением.
Серия данных конвективно-охлаждаемых блоков питания с переключаемыми режимами
была разработана специально для радиооборудования.
Данный блок питания особенно устойчив к радиочастотным помехам на малом расстоянии.
Теплоотвод осуществляется через вентиляционную решетку и естественную теплоотдачу
от алюминиевого каркаса. По компактности блок питания близок к большинству
современных радиостанций. Благодаря тому, что блок питания невысокий, его
можно устанавливать в труднодоступные места.
Блок питания имеет защиту постоянного тока, защиту от перегрева при постоянном
токе и защиту от перенапряжения на выходе, что обеспечивает лучшую надежность
и безопасность как для самого блока питания, так и для подключенного оборудования.

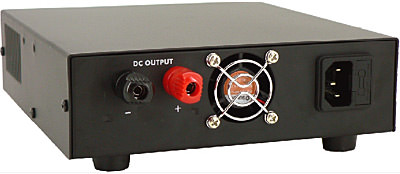

Основной выход для постоянного тока на задней панели и расположенный спереди
разъем для прикуривателя обеспечивают удобное подключение.
Блок питания имеет возможность регулировки входного напряжения по сети и
нагрузки, низкий уровень помех, максимальный КПД 80%, коэффициент мощности 0.7.
Существующие модификации:
SPA-8230: беспрерывный ток 23 А, максимальный -
25 А, выходное напряжение 13.8 В SPA-8232: беспрерывный ток 11.5 А, максимальный -
12.5 А, выходное напряжение 27.6 В
Параметры:
SPA-8230
SPA-8232
Выходное напряжение
Постоянное напряжение 13.8В постоянного тока ±0.5В
Постоянное напряжение 27.6В постоянного тока ±0.5В
Ток на выходе (основной выходной разъем)
Беспрерывный ток 23А, максимальный 25А(1 мин.50% рабочего
цикла)
Беспрерывный ток 11.5А, максимальный 12.5А(1 мин.50%
рабочего цикла)
Ток на выходе (основной выходной разъем + разъем прикуривателя )
Беспрерывный ток 23А, максимальный 25А(1 мин.50% рабочего
цикла)
Беспрерывный ток 11.5А, максимальный 12.5А(1 мин.50%
рабочего цикла)
Помехи
≤50mVp-p, действующее значение 5 мВ.
Регулировка нагрузки
≤100мВ (0-100% нагрузка)
Стабилизация выходного напряжения по сети
≤50 мВ (±10% отклонение)
Входное напряжение
230В переменного тока\50Гц~ (или на заказ)
Индикаторы
Красный светодиодный индикатор оповещает
о перегрузке.
Система охлаждения
Вентилятор
Температура эксплуатации
0 - 40°C
Защита
От перегрузки, от высокой температуры,
защита от короткого замыкания и перенапряжения на выходе.
Одобрено документами
CE EMC (Электромагнитная совместимость):
EN 55022, LVD (Дифференциал низкого напряжения): EN 60950
Габариты (ШxДxВ)
181 x 63 x 190 мм ( 7.2 x 2.5 x 7.5 ")
Вес
Приблизительно 1.55 кг.
Все данные рассчитаны на температуру окружающей среды 25°C
и давление 0.1МПа
