BU-5 Bluetooth адаптер

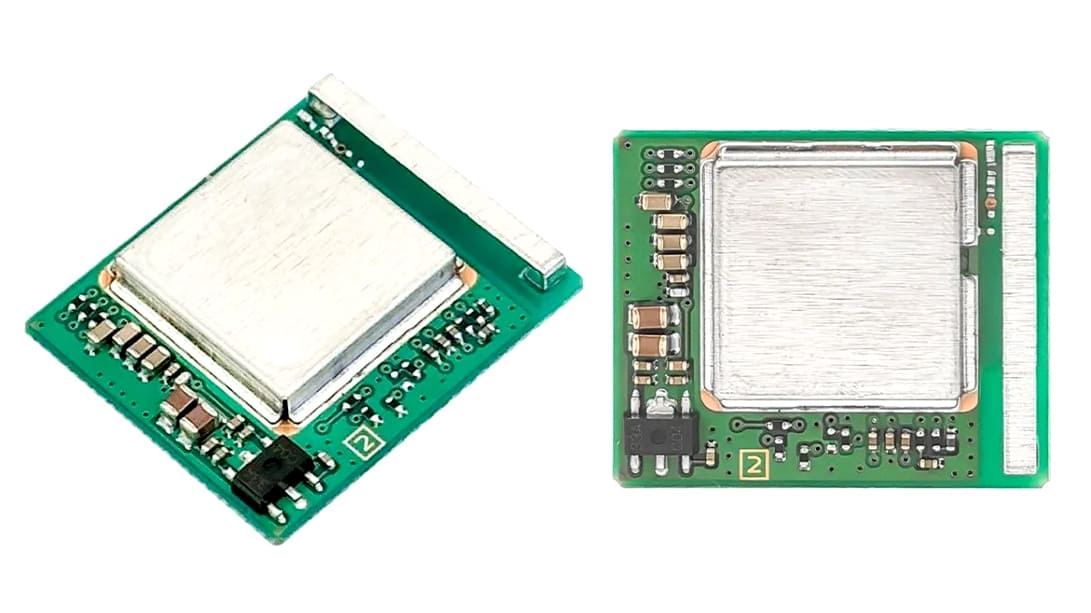

Yaesu BU-5 это Bluetooth адаптер, который имеет совместимость с моделями радиостанций FTM-510DR и FTM-150R.
Устанавливается без дополнительных прошивок, после инсталляции нужно задействовать модуль в меню если этого не произошло автоматически.



Инструкция по установке модуля FTM-510DR в радиостанцию Пошаговая процедура установки: Отключите питание радиостанции.
Отсоедините кабель управления от базового блока.
Выкрутите 4 винта (обозначены на схеме как А) для снятия лицевой панели.
Выкрутите 8 винтов (B, C, D на схеме) и аккуратно снимите задний кожух.
Наклейте двусторонний скотч на белую рамку платы модуля.
Совместите разъем BU-5 с ответной частью на плате и установите модуль.
Установите кожух на место и зафиксируйте его 12 винтами.
*Примечание: Для обеспечения надежного монтажа рекомендуется использовать термостойкий двусторонний скотч толщиной 0.8-1.0 мм.*
